دستگاه CNC از بخشهای مختلفی تشکیل شده است، اما پنل کنترل و دکمههای آن را میتوان مهمترین رابط میان اپراتور و دستگاه دانست. هر کلید روی این پنل وظیفه مشخصی دارد و آشنایی با عملکرد آنها نقش مهمی در راهاندازی صحیح، کنترل دقیق فرآیند ماشینکاری و جلوگیری از بروز خطاهای احتمالی ایفا میکند. بسیاری از مشکلاتی که در زمان کار با دستگاه CNC به وجود میآیند، ناشی از استفاده نادرست یا ناآگاهی از عملکرد همین کلیدها و دکمهها هستند. به همین دلیل، شناخت کامل آنها برای اپراتورهای مبتدی و حتی افراد باتجربه ضروری است. در ادامه، به بررسی کامل دکمهها و کلیدهای دستگاه CNC، وظیفه هر یک و کاربرد آنها در بخشهای مختلف کار با دستگاه میپردازیم تا بتوانید با اطمینان و دقت بیشتری از دستگاه CNC استفاده کنید.
چرا شناخت کلیدهای دستگاه CNC اهمیت دارد؟
شناخت کلیدهای دستگاه CNC یکی از مهمترین مهارتهایی است که هر اپراتور باید به آن تسلط داشته باشد. هر دکمه روی پنل کنترل وظیفه مشخصی را بر عهده دارد و استفاده صحیح از آنها باعث افزایش دقت، سرعت و ایمنی در فرآیند ماشینکاری میشود. آشنایی با عملکرد کلیدها به اپراتور کمک میکند تا دستگاه را بهدرستی راهاندازی کرده، برنامهها را بدون خطا اجرا کند و در شرایط اضطراری واکنش سریع و مناسبی داشته باشد. همچنین، شناخت این کلیدها احتمال بروز اشتباهات انسانی، آسیب به قطعه کار، برخورد ابزار با قطعه و حتی خرابی دستگاه را کاهش میدهد. در نتیجه، تسلط بر کلیدهای CNC علاوه بر افزایش بهرهوری، هزینههای تعمیرات و توقف تولید را نیز به حداقل میرساند.
بررسی دکمهها و کلیدهای دستگاه CNC
دکمهها و کلیدهای دستگاه CNC هر کدام وظیفه مشخصی در کنترل عملکرد دستگاه، اجرای برنامهها و مدیریت فرآیند ماشینکاری دارند. آشنایی با کاربرد این کلیدها به اپراتور کمک میکند تا دستگاه را با دقت بیشتری کنترل کرده، از بروز خطاهای احتمالی جلوگیری کند و در شرایط مختلف بهترین تصمیم را بگیرد. در ادامه، مهمترین دکمهها و کلیدهای دستگاه CNC را بررسی کرده و وظیفه و کاربرد هر یک را توضیح میدهیم.
1. دکمه توقف اضطراری (Emergency Stop)
دکمه توقف اضطراری یا Emergency Stop مهمترین کلید ایمنی در دستگاه CNC محسوب میشود. این دکمه معمولاً به رنگ قرمز و با اندازهای بزرگ روی پنل کنترل قرار دارد تا در مواقع اضطراری بهراحتی قابل دسترسی باشد. با فشردن این کلید، تمام حرکات دستگاه، اسپیندل و محورها بهصورت فوری متوقف میشوند و از ادامه عملیات جلوگیری میشود. از این دکمه در شرایطی مانند برخورد ابزار با قطعه، بروز نقص فنی، خطر برای اپراتور یا هر وضعیت غیرعادی استفاده میشود. البته پس از استفاده از آن، باید علت توقف بررسی و دستگاه طبق دستورالعمل سازنده مجدداً راهاندازی شود.
2. دکمه شروع عملیات (Cycle Start)
دکمه Cycle Start برای آغاز اجرای برنامه ماشینکاری یا ادامه برنامهای که متوقف شده است به کار میرود. پس از بارگذاری برنامه، تنظیم نقطه صفر و آمادهسازی دستگاه، اپراتور با فشردن این کلید اجرای دستورات G-Code را آغاز میکند. در صورتی که عملیات بهصورت موقت متوقف شده باشد، همین دکمه باعث ادامه اجرای برنامه از همان نقطه خواهد شد. استفاده از Cycle Start باید تنها پس از بررسی مسیر حرکت ابزار، محکم بودن قطعه کار و اطمینان از تنظیمات دستگاه انجام شود تا از بروز برخورد یا خطاهای احتمالی جلوگیری شود.
3. دکمه توقف موقت حرکت (Feed Hold)
دکمه Feed Hold برای توقف موقت حرکت محورها بدون لغو برنامه ماشینکاری استفاده میشود. با فشردن این کلید، حرکت ابزار متوقف میشود اما برنامه حذف یا ریست نمیشود و دستگاه در همان مرحله باقی میماند. این قابلیت زمانی کاربرد دارد که اپراتور بخواهد وضعیت قطعه، ابزار یا فرآیند برش را بررسی کند یا شرایط دستگاه را کنترل نماید. پس از رفع مشکل یا انجام بررسیهای لازم، با فشردن دکمه Cycle Start عملیات از همان نقطه ادامه پیدا میکند. این کلید یکی از کاربردیترین ابزارها برای کنترل ایمن فرآیند ماشینکاری است.
4. کنترل حرکت دستی محورها (Jog)
کلیدهای Jog امکان حرکت دستی محورهای X، Y و Z را برای اپراتور فراهم میکنند. این قابلیت معمولاً هنگام تنظیم موقعیت ابزار، تعیین نقطه صفر قطعه، تعویض ابزار یا انجام تستهای اولیه مورد استفاده قرار میگیرد. اپراتور میتواند سرعت و مقدار جابهجایی محورها را نیز متناسب با نیاز خود تنظیم کند تا کنترل دقیقتری روی حرکت دستگاه داشته باشد. استفاده صحیح از حالت Jog باعث افزایش دقت در تنظیمات اولیه شده و احتمال برخورد ابزار با قطعه یا میز کار را کاهش میدهد. این بخش از مهمترین امکانات پنل کنترل CNC به شمار میرود.
5. دکمه ریست سیستم (Reset)
دکمه Reset برای پاک کردن هشدارها، توقف اجرای برنامه و بازگرداندن کنترل دستگاه به حالت اولیه استفاده میشود. زمانی که خطایی در برنامه، سیستم کنترل یا عملکرد دستگاه ایجاد شود، اپراتور میتواند پس از بررسی علت خطا از این کلید استفاده کند. البته باید توجه داشت که Reset تنها پیام خطا یا اجرای برنامه را متوقف میکند و مشکل اصلی را برطرف نخواهد کرد. بنابراین قبل از راهاندازی مجدد دستگاه، لازم است دلیل ایجاد خطا مشخص و رفع شود تا از تکرار مشکلات یا آسیب به تجهیزات جلوگیری گردد.
6. کلید روشن و خاموش کردن اسپیندل (Spindle On/Off)
کلید Spindle On/Off برای روشن و خاموش کردن اسپیندل دستگاه CNC به کار میرود. اسپیندل بخش اصلی چرخش ابزار برش است و عملکرد صحیح آن تأثیر مستقیمی بر کیفیت ماشینکاری دارد. اپراتور از این کلید هنگام شروع عملیات، تعویض ابزار، انجام تنظیمات یا پایان کار استفاده میکند. در بسیاری از دستگاهها، جهت چرخش اسپیندل نیز از طریق دستورات جداگانه مانند M03 و M04 یا کلیدهای مخصوص قابل انتخاب است. خاموش کردن اسپیندل قبل از تعویض ابزار یا بررسی قطعه، یکی از مهمترین نکات ایمنی در کار با دستگاه CNC محسوب میشود.
7. کلیدهای انتخاب حالت کاری دستگاه (Mode Selection)
کلیدهای Mode Selection برای انتخاب نحوه عملکرد دستگاه CNC استفاده میشوند. حالتهایی مانند Auto برای اجرای خودکار برنامه، MDI برای وارد کردن دستورات دستی، Edit برای ویرایش برنامه، Memory برای اجرای برنامههای ذخیرهشده و Jog برای حرکت دستی محورها از رایجترین حالتهای کاری هستند. انتخاب صحیح هر حالت باعث میشود دستگاه مطابق نیاز اپراتور عمل کند و از اجرای ناخواسته برنامهها جلوگیری شود. پیش از تغییر حالت کاری، بهتر است وضعیت فعلی دستگاه بررسی شود تا فرآیند ماشینکاری با اختلال مواجه نشود.
8. کلید تنظیم سرعت ابزار (Feed Override)
کلید Feed Override به اپراتور اجازه میدهد سرعت پیشروی ابزار را بدون تغییر برنامه اصلی افزایش یا کاهش دهد. این قابلیت هنگام آزمایش برنامه، ماشینکاری قطعات حساس یا مواجهه با شرایط غیرمنتظره بسیار کاربردی است. برای مثال، اگر فشار واردشده به ابزار زیاد باشد، میتوان سرعت پیشروی را کاهش داد تا کیفیت برش حفظ شود. همچنین در برخی شرایط، برای افزایش سرعت تولید میتوان مقدار Feed را تا حد مجاز افزایش داد. این تنظیم تنها روی سرعت حرکت ابزار تأثیر میگذارد و برنامه اصلی دستگاه را تغییر نمیدهد.
9. کلید تنظیم سرعت اسپیندل (Spindle Speed Override)
کلید Spindle Speed Override برای افزایش یا کاهش سرعت چرخش اسپیندل نسبت به مقدار تعیینشده در برنامه استفاده میشود. این ویژگی به اپراتور امکان میدهد در هنگام ماشینکاری، سرعت مناسب را با توجه به جنس قطعه، نوع ابزار یا شرایط برش تنظیم کند. در صورت مشاهده لرزش، صدای غیرعادی یا افزایش دمای ابزار، کاهش سرعت اسپیندل میتواند از آسیبهای احتمالی جلوگیری کند. برعکس، در برخی شرایط نیز امکان افزایش سرعت برای بهبود راندمان تولید وجود دارد. این تنظیم بدون نیاز به ویرایش برنامه انجام میشود.
10. کلید حرکت سریع (Rapid / Rapid Override)
کلید Rapid یا Rapid Override برای کنترل سرعت حرکت سریع محورها در جابهجاییهای بدون برش استفاده میشود. هنگام انتقال ابزار از یک نقطه به نقطه دیگر، دستگاه از حرکت سریع استفاده میکند تا زمان ماشینکاری کاهش یابد. اپراتور میتواند با استفاده از Rapid Override سرعت این حرکت را کم یا زیاد کند تا در زمان تنظیمات اولیه یا اجرای برنامههای جدید، احتمال برخورد ابزار با قطعه کاهش یابد. استفاده صحیح از این قابلیت علاوه بر افزایش ایمنی، موجب صرفهجویی در زمان و بهبود بهرهوری دستگاه نیز خواهد شد.
11. کلید تعیین مبدأ (Offset)
کلید Offset برای تعریف و مدیریت موقعیت مبدأ قطعه، طول ابزار و سایر مقادیر جبرانی مورد استفاده قرار میگیرد. تنظیم صحیح Offset باعث میشود دستگاه محل دقیق شروع ماشینکاری را تشخیص داده و عملیات را با دقت بالا انجام دهد. در صورت اشتباه در تنظیم این بخش، احتمال برخورد ابزار با قطعه یا تولید قطعات خارج از تلرانس افزایش پیدا میکند. اپراتورها معمولاً قبل از اجرای برنامه، مقادیر Offset را بررسی و در صورت نیاز اصلاح میکنند تا از صحت موقعیت ابزار و قطعه اطمینان حاصل شود.
12. کلید DRN (Dry Run)
کلید Dry Run برای اجرای آزمایشی برنامه ماشینکاری بدون انجام برش واقعی استفاده میشود. در این حالت، دستگاه مسیر برنامه را طی میکند اما عملیات برادهبرداری انجام نمیشود یا با شرایط ایمن اجرا میشود. هدف از استفاده از Dry Run بررسی صحت برنامه، تشخیص برخوردهای احتمالی، کنترل مسیر حرکت ابزار و اطمینان از تنظیمات دستگاه است. بسیاری از اپراتورها پیش از اجرای برنامههای جدید یا پیچیده، ابتدا از این قابلیت استفاده میکنند تا خطاهای احتمالی را شناسایی کرده و از آسیب به ابزار، قطعه یا دستگاه جلوگیری شود.
13. کلیدهای نرمافزاری (Soft Keys)
کلیدهای نرمافزاری یا Soft Keys دکمههایی هستند که عملکرد آنها با توجه به منوی نمایشدادهشده روی صفحه کنترل تغییر میکند. این کلیدها برای دسترسی سریع به تنظیمات، مدیریت فایلها، ویرایش برنامهها، مشاهده پارامترها، تنظیم Offset، بررسی آلارمها و بسیاری از قابلیتهای دیگر استفاده میشوند. از آنجا که عملکرد این کلیدها به صفحه فعال بستگی دارد، ممکن است در هر بخش وظیفه متفاوتی داشته باشند. آشنایی با Soft Keys باعث میشود اپراتور بتواند سریعتر به امکانات مختلف کنترلر دسترسی پیدا کرده و مدیریت دستگاه را با دقت و سرعت بیشتری انجام دهد.
مشاوره و ثبت سفارش ساخت قطعات صنعتی
برای دریافت مشاوره تخصصی، استعلام قیمت و ثبت سفارش خدمات ساخت قطعات صنعتی و فلزی با کارشناسان کنکاش طرح نوین تماس بگیرید. کارشناسان ما از طریق شمارههای 021-66803043 و 09121095695 آماده پاسخگویی به شما هستند.

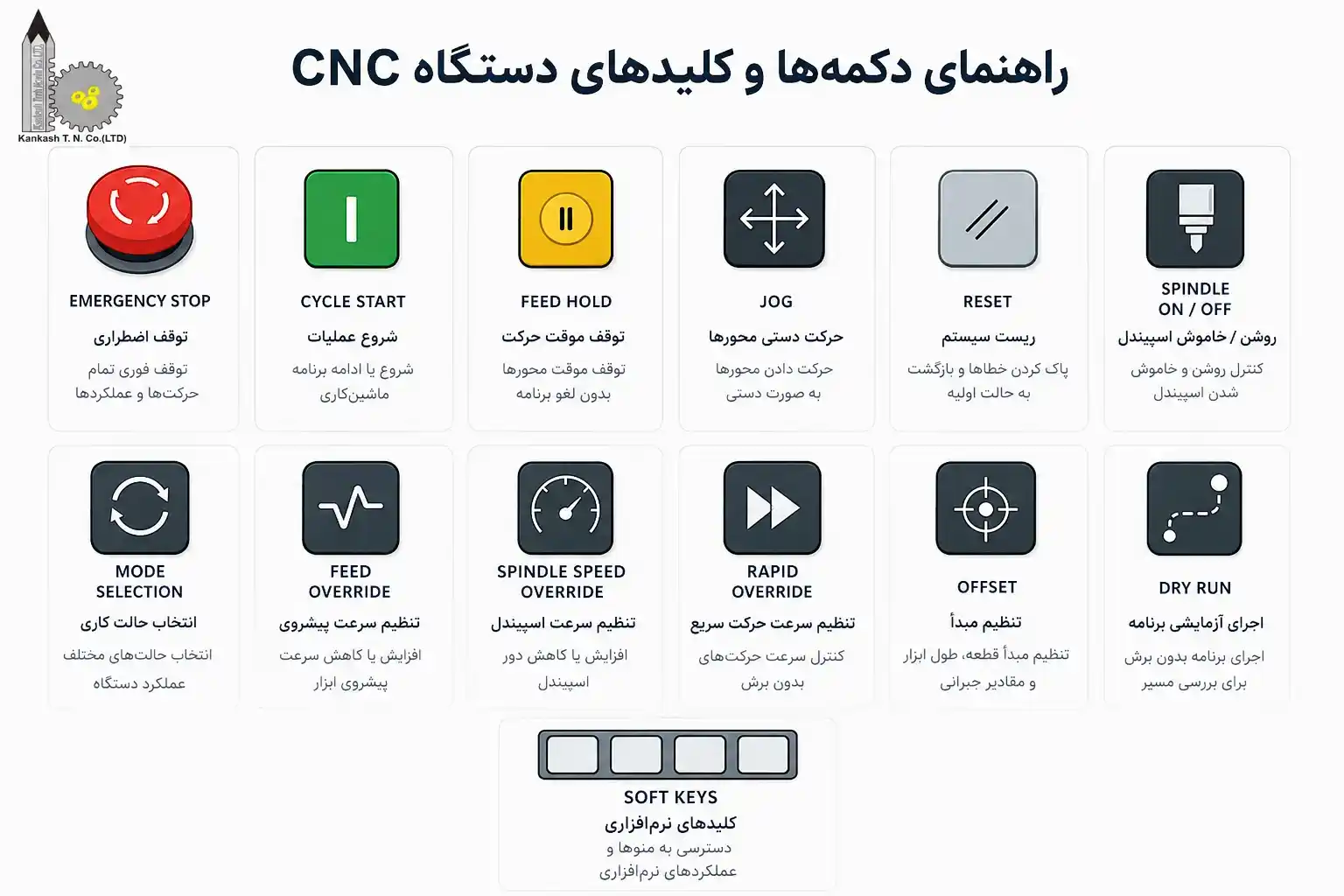

جدول دکمه و کلید دستگاه CNC
سوالات متداول
مهمترین دکمه دستگاه CNC کدام است؟
دکمه توقف اضطراری (Emergency Stop) مهمترین کلید ایمنی دستگاه CNC است و در شرایط خطر، تمام حرکات دستگاه را بهصورت فوری متوقف میکند.
تفاوت دکمه Feed Hold و Emergency Stop چیست؟
دکمه Feed Hold اجرای برنامه را بهصورت کنترلشده متوقف میکند تا بتوان ادامه عملیات را از همان نقطه از سر گرفت، اما Emergency Stop برای شرایط اضطراری است و بلافاصله حرکت دستگاه را متوقف میکند. :contentReference[oaicite:0]{index=0}
دکمه Cycle Start چه کاربردی دارد؟
دکمه Cycle Start برای شروع اجرای برنامه CNC یا ادامه عملیات پس از توقف موقت (Feed Hold) استفاده میشود.
دکمه Reset در دستگاه CNC چه وظیفهای دارد؟
دکمه Reset خطاها و آلارمهای سیستم را پاک کرده و اجرای برنامه را متوقف میکند تا اپراتور بتواند دستگاه را برای اجرای مجدد آماده کند.
آیا میتوان از دکمه توقف اضطراری برای خاموش کردن معمولی دستگاه استفاده کرد؟
خیر. دکمه توقف اضطراری فقط برای شرایط خطر و مواقع اضطراری طراحی شده است و نباید بهعنوان روش معمول خاموش کردن دستگاه مورد استفاده قرار گیرد. :contentReference[oaicite:1]{index=1}
چگونه با دکمههای دستگاه CNC کار کنیم؟
اپراتور باید قبل از استفاده، با عملکرد هر دکمه از جمله Cycle Start، Feed Hold، Reset، محورهای حرکتی، کنترل اسپیندل و توقف اضطراری آشنا باشد تا از بروز خطا و آسیب به دستگاه یا قطعه جلوگیری شود.
