اسپیندل یکی از مهمترین اجزای دستگاههای CNC است که وظیفه چرخش ابزار برش و اجرای دقیق عملیات ماشینکاری را بر عهده دارد. عملکرد صحیح این قطعه تأثیر مستقیمی بر کیفیت تولید، دقت ابعادی قطعات و طول عمر دستگاه دارد. با این حال، اسپیندل نیز مانند سایر قطعات مکانیکی و الکترومکانیکی ممکن است در اثر استفاده مداوم، نگهداری نامناسب یا شرایط کاری نامطلوب با مشکلات مختلفی مواجه شود. آشنایی با این ایرادات و تشخیص بهموقع آنها میتواند از توقف خط تولید، افزایش هزینههای تعمیر و کاهش بهرهوری جلوگیری کند. در ادامه، رایجترین مشکلات اسپیندل، علائم هر یک و دلایل بروز آنها را بررسی میکنیم.
اسپیندل چیست و چه نقشی در دستگاه CNC دارد؟
اسپیندل یکی از مهمترین بخشهای دستگاه CNC است که وظیفه چرخاندن ابزار برش با سرعت و دقت بالا را بر عهده دارد. این قطعه نیروی لازم را از موتور دریافت کرده و آن را به حرکت دورانی تبدیل میکند تا عملیات ماشینکاری روی قطعه کار انجام شود. کیفیت عملکرد اسپیندل تأثیر مستقیمی بر دقت ابعادی، کیفیت سطح نهایی و سرعت تولید دارد.
اسپیندلها در انواع مختلفی مانند هواخنک و آبخنک تولید میشوند و بسته به نوع دستگاه و کاربرد، توان و سرعت متفاوتی دارند. در واقع، اسپیندل را میتوان قلب تپنده دستگاه CNC دانست؛ زیرا هرگونه اختلال در عملکرد آن میتواند باعث کاهش کیفیت تولید، افزایش استهلاک ابزار و حتی توقف کامل فرآیند ماشینکاری شود.
خدمات تخصصی ما: فرز سی ان سی و تراش سی ان سی
علائم خرابی اسپیندل CNC
عملکرد صحیح اسپیندل نقش مهمی در کیفیت ماشینکاری و دقت تولید قطعات دارد. زمانی که این قطعه دچار مشکل شود، معمولاً نشانههایی از خود بروز میدهد که با شناسایی بهموقع آنها میتوان از آسیبهای جدیتر و هزینههای سنگین تعمیر جلوگیری کرد. در ادامه، مهمترین علائم خرابی اسپیندل CNC را بررسی میکنیم.
- ایجاد صدای غیرعادی: شنیدن صداهای ناهنجار مانند تقتق، سایش یا زوزه میتواند نشانه خرابی بلبرینگ یا قطعات داخلی باشد.
- افزایش لرزش اسپیندل: لرزش بیش از حد هنگام کار معمولاً به دلیل بالانس نبودن ابزار، خرابی بلبرینگ یا آسیب محور ایجاد میشود.
- داغ شدن بیش از حد اسپیندل: افزایش غیرطبیعی دما میتواند ناشی از نقص در سیستم خنککاری، اصطکاک زیاد یا اضافهبار باشد.
- کاهش دقت ماشینکاری: افت کیفیت سطح قطعه یا ایجاد خطاهای ابعادی از نشانههای رایج خرابی اسپیندل است.
- افت سرعت یا توان چرخش: کاهش دور یا ناتوانی در حفظ سرعت تنظیمشده میتواند به مشکلات موتور یا درایو اسپیندل مربوط باشد.
- توقف ناگهانی اسپیندل: خاموش شدن یا از کار افتادن ناگهانی اسپیندل معمولاً به دلیل خطاهای الکتریکی یا خرابی قطعات داخلی رخ میدهد.
- افزایش مصرف برق: بالا رفتن غیرعادی مصرف انرژی میتواند نشاندهنده افزایش اصطکاک یا فشار بیش از حد بر اسپیندل باشد.
- ایجاد خطا در کنترلر یا اینورتر: نمایش مداوم خطاهای مربوط به اسپیندل در کنترلر دستگاه، یکی از نشانههای وجود ایراد در سیستم است.
- کاهش کیفیت سطح قطعه: ایجاد خطوط، موج یا پرداخت نامناسب روی قطعه کار میتواند به عملکرد نادرست اسپیندل مرتبط باشد.
- بوی سوختگی یا دود: استشمام بوی سوختگی یا مشاهده دود از اسپیندل، هشداری جدی برای خرابی موتور یا سیمپیچی داخلی است.

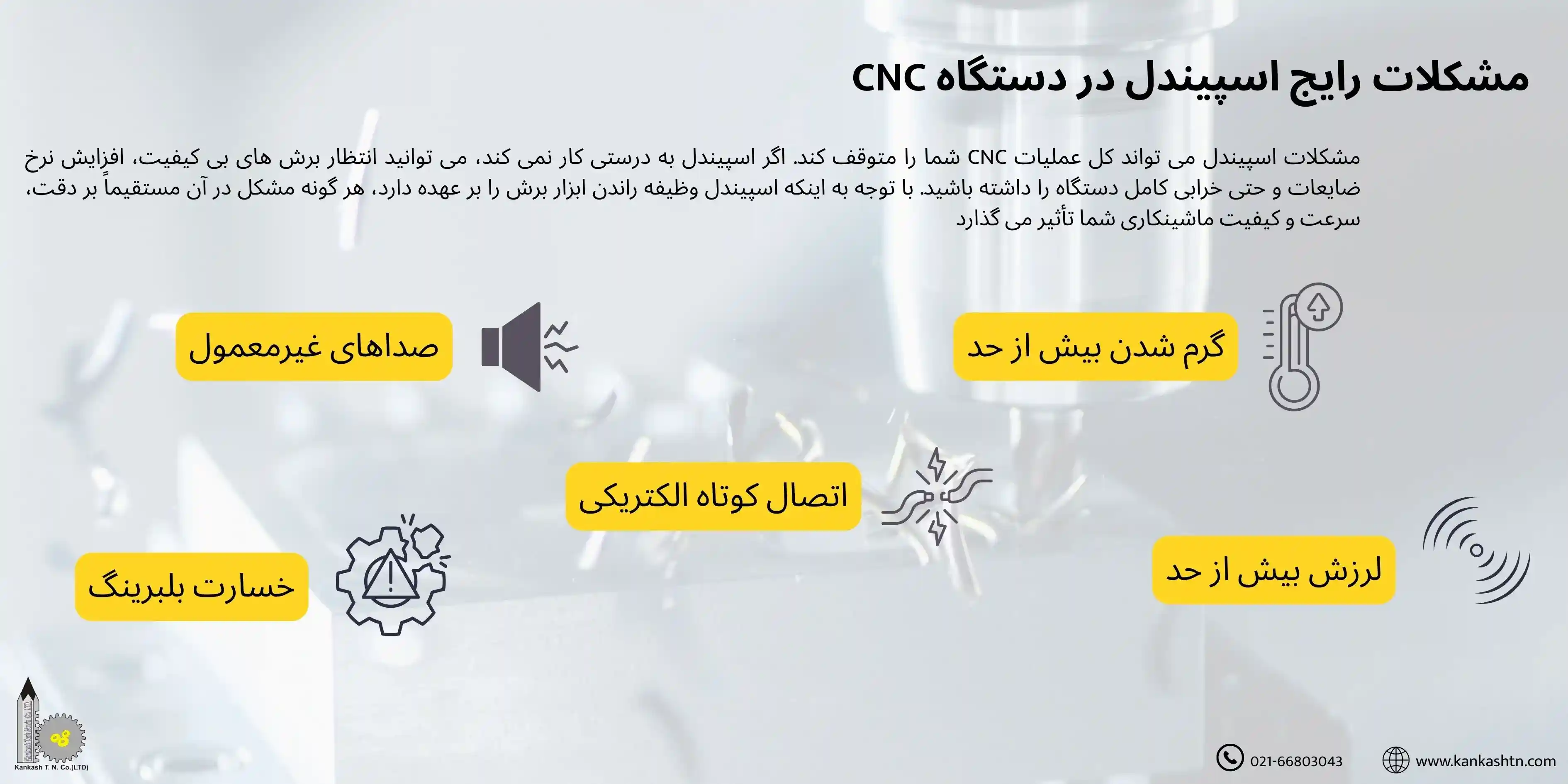

بررسی مشکلات رایج اسپیندل CNC
اسپیندل یکی از حساسترین قطعات دستگاه CNC است و بروز هرگونه نقص در عملکرد آن میتواند کیفیت ماشینکاری، دقت تولید و بهرهوری دستگاه را تحت تأثیر قرار دهد. بسیاری از مشکلات اسپیندل در صورت تشخیص به موقع قابل رفع هستند و از آسیبهای جدیتر جلوگیری میکنند. در ادامه، رایجترین مشکلات اسپیندل CNC و دلایل بروز هر یک را بررسی میکنیم.
1. روشن نشدن اسپیندل CNC
یکی از رایجترین مشکلات اسپیندل، روشن نشدن آن پس از صدور فرمان از کنترلر است. این مشکل ممکن است به دلیل قطع بودن برق ورودی، خرابی اینورتر، آسیب دیدن کابلها، سوختن فیوز، خرابی رلهها یا اختلال در برد کنترل دستگاه ایجاد شود.
در برخی موارد نیز فعال بودن سیستمهای حفاظتی یا بروز خطا در تنظیمات کنترلر مانع از راهاندازی اسپیندل میشود. اگر این مشکل نادیده گرفته شود، توقف کامل فرآیند تولید و افزایش زمان خواب دستگاه را به دنبال خواهد داشت.
2. داغ شدن بیش از حد اسپیندل
افزایش غیرعادی دمای اسپیندل یکی از نشانههای مهم وجود ایراد در عملکرد آن است. این مشکل معمولاً به دلیل خرابی سیستم خنککننده، کمبود جریان آب یا هوا، روانکاری نامناسب بلبرینگها، استفاده طولانیمدت با بار زیاد یا انتخاب سرعت نامناسب ایجاد میشود. ادامه کار اسپیندل در دمای بالا میتواند باعث آسیب دیدن بلبرینگها، کاهش عمر موتور و حتی سوختن سیمپیچهای داخلی شود. به همین دلیل، کنترل مداوم دمای اسپیندل اهمیت زیادی دارد.
3. ایجاد صدای غیرعادی
شنیدن صداهایی مانند زوزه، تقتق، ساییدگی یا صدای فلز با فلز معمولاً نشاندهنده وجود مشکل در اجزای داخلی اسپیندل است. فرسودگی بلبرینگها، شل شدن قطعات، عدم تراز محور یا ورود گردوغبار و آلودگی به داخل اسپیندل از مهمترین عوامل ایجاد این صداها هستند. در صورت ادامه کار با چنین شرایطی، احتمال آسیب دیدن محور اصلی و سایر قطعات افزایش پیدا میکند و هزینه تعمیر نیز بیشتر خواهد شد.
4. لرزش یا ویبره بیش از حد اسپیندل
لرزش غیرطبیعی اسپیندل باعث کاهش کیفیت ماشینکاری و افزایش استهلاک قطعات میشود. این مشکل میتواند ناشی از بالانس نبودن ابزار، خرابی بلبرینگها، تاب برداشتن محور اسپیندل، نصب نادرست ابزار یا شل بودن اتصالات باشد. لرزش مداوم علاوه بر کاهش دقت برش، باعث ایجاد تنش در سایر اجزای دستگاه CNC شده و احتمال خرابی زودهنگام آنها را نیز افزایش میدهد.
5. کاهش سرعت یا توان اسپیندل
گاهی اسپیندل قادر نیست به سرعت تنظیمشده برسد یا هنگام ماشینکاری توان کافی برای حفظ دور را ندارد. این مشکل معمولاً به دلیل خرابی موتور، نقص در اینورتر، افت ولتاژ برق، فرسودگی قطعات داخلی یا افزایش اصطکاک در بلبرینگها رخ میدهد. کاهش توان اسپیندل علاوه بر کاهش کیفیت عملیات برش، زمان تولید را افزایش داده و فشار بیشتری به موتور و سایر اجزای دستگاه وارد میکند.
6. خرابی بلبرینگهای اسپیندل
بلبرینگها از مهمترین قطعات اسپیندل هستند و خرابی آنها یکی از رایجترین دلایل از کار افتادن این مجموعه محسوب میشود. استفاده طولانیمدت، روانکاری نامناسب، آلودگی، بار بیش از حد یا دمای بالا میتواند باعث فرسودگی بلبرینگها شود. خرابی بلبرینگ معمولاً با علائمی مانند افزایش صدا، لرزش، داغ شدن اسپیندل و کاهش دقت ماشینکاری همراه است و در صورت بیتوجهی، به آسیب دیدن محور اصلی نیز منجر میشود.
7. خطاهای اینورتر یا درایو اسپیندل
اینورتر وظیفه کنترل سرعت و عملکرد موتور اسپیندل را بر عهده دارد و هرگونه اختلال در آن میتواند باعث توقف یا عملکرد نامناسب اسپیندل شود. اضافهبار، نوسانات ولتاژ، اتصال کوتاه، تنظیمات اشتباه یا خرابی قطعات الکترونیکی از مهمترین دلایل بروز این خطاها هستند. در بسیاری از موارد، کنترلر دستگاه کدهای خطا را نمایش میدهد که بررسی آنها میتواند به شناسایی سریعتر علت مشکل کمک کند.
8. کاهش دقت ماشینکاری
اگر قطعات تولیدشده دارای خطای ابعادی، زبری سطح یا کیفیت نامناسب باشند، احتمال وجود مشکل در اسپیندل وجود دارد. خرابی بلبرینگ، لرزش محور، کاهش توان موتور، نصب نادرست ابزار یا فرسودگی قطعات داخلی از مهمترین عوامل این مشکل هستند. کاهش دقت ماشینکاری علاوه بر افزایش ضایعات تولید، هزینههای ساخت را نیز بالا میبرد و ممکن است نیاز به تولید مجدد قطعات ایجاد کند.
جدول مشکلات رایج اسپیندل CNC
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
راهکارهای جلوگیری از خرابی اسپیندل
اسپیندل یکی از گرانقیمتترین و حساسترین قطعات دستگاه CNC است و نگهداری صحیح از آن نقش مهمی در افزایش عمر مفید دستگاه و کاهش هزینههای تعمیر دارد. رعایت چند نکته ساده در زمان استفاده و سرویس دستگاه میتواند احتمال بروز بسیاری از خرابیهای رایج را کاهش دهد. در ادامه، مهمترین راهکارهای جلوگیری از خرابی اسپیندل را بررسی میکنیم.
1. سرویس و بازدید دورهای اسپیندل
بازرسی منظم اسپیندل به شناسایی مشکلات کوچک قبل از تبدیل شدن به خرابیهای بزرگ کمک میکند. بررسی وضعیت بلبرینگها، اتصالات، کابلها و قطعات داخلی بهصورت دورهای باعث افزایش طول عمر اسپیندل و جلوگیری از توقف ناگهانی دستگاه خواهد شد.
2. استفاده از سیستم خنککننده مناسب
دمای بالا یکی از مهمترین عوامل آسیب به اسپیندل است. اطمینان از عملکرد صحیح سیستم آبخنک یا هواخنک، تمیز بودن مسیرهای خنککننده و گردش مناسب سیال یا هوا، از افزایش بیش از حد دمای اسپیندل و آسیب به قطعات داخلی جلوگیری میکند.
3. انتخاب سرعت و بار کاری مناسب
کار کردن مداوم با دور یا بار بیش از ظرفیت اسپیندل، فشار زیادی به موتور و بلبرینگها وارد میکند. انتخاب سرعت چرخش و میزان بار متناسب با نوع ابزار، جنس قطعه کار و مشخصات اسپیندل، از استهلاک زودرس قطعات جلوگیری میکند.
4. استفاده از ابزارهای سالم و بالانسشده
ابزارهای فرسوده، آسیبدیده یا نامتعادل باعث ایجاد لرزش و افزایش فشار روی اسپیندل میشوند. استفاده از ابزارهای استاندارد، بالانسشده و نصب صحیح آنها، علاوه بر بهبود کیفیت ماشینکاری، عمر مفید اسپیندل را نیز افزایش میدهد.
5. جلوگیری از ورود گردوغبار و آلودگی
نفوذ گردوغبار، براده و رطوبت به داخل اسپیندل میتواند باعث خرابی بلبرینگها و سایر قطعات حساس شود. تمیز نگه داشتن محیط کار، استفاده از محافظهای مناسب و نظافت منظم دستگاه، احتمال بروز این مشکلات را تا حد زیادی کاهش میدهد.
6. کنترل وضعیت بلبرینگها
بلبرینگها از مهمترین اجزای اسپیندل هستند و خرابی آنها میتواند عملکرد کل مجموعه را مختل کند. بررسی دورهای صدای بلبرینگ، میزان لرزش و دمای اسپیندل، امکان تشخیص زودهنگام فرسودگی و جلوگیری از آسیبهای گستردهتر را فراهم میکند.
7. بررسی سیستم برق و اینورتر
عملکرد صحیح اینورتر، کابلها و اتصالات الکتریکی تأثیر مستقیمی بر سلامت اسپیندل دارد. کنترل منظم ولتاژ، بررسی اتصالات و رفع خطاهای الکتریکی، از بروز مشکلاتی مانند روشن نشدن، افت توان یا توقف ناگهانی اسپیندل جلوگیری میکند.
8. آموزش صحیح اپراتور دستگاه
بخش قابل توجهی از خرابیهای اسپیندل به دلیل استفاده نادرست از دستگاه رخ میدهد. آموزش اپراتور درباره نحوه صحیح راهاندازی، انتخاب پارامترهای ماشینکاری، تعویض ابزار و رعایت اصول نگهداری، احتمال خطاهای انسانی و آسیب به اسپیندل را به میزان قابل توجهی کاهش میدهد.
جدول راهکار جلوگیری از خرابی اسپیندل CNC
سوالات متداول
رایجترین مشکلات اسپیندل CNC چیست؟
از رایجترین مشکلات اسپیندل CNC میتوان به لرزش، صدای غیرعادی، افزایش دما، کاهش دقت ماشینکاری، افت دور، خرابی بلبرینگها و فرسودگی ابزارگیر اشاره کرد.
چرا اسپیندل CNC بیش از حد داغ میشود؟
گرم شدن بیش از حد اسپیندل معمولاً به دلیل خرابی سیستم خنککاری، روانکاری نامناسب، فرسودگی بلبرینگها، بار بیش از حد یا کارکرد طولانیمدت دستگاه رخ میدهد.
علت ایجاد صدای غیرعادی در اسپیندل چیست؟
صدای ساییدگی، زوزه یا تقتق معمولاً نشانه خرابی بلبرینگ، عدم بالانس ابزار، روانکاری نامناسب یا آسیبدیدگی اجزای داخلی اسپیندل است.
آیا لرزش اسپیندل بر کیفیت قطعه تأثیر میگذارد؟
بله. لرزش اسپیندل میتواند باعث کاهش کیفیت سطح، افزایش خطای ابعادی، شکستن ابزار و کاهش عمر اسپیندل شود.
چگونه میتوان عمر اسپیندل CNC را افزایش داد؟
سرویس دورهای، روانکاری صحیح، استفاده از ابزار بالانسشده، رعایت سرعت و بار مجاز، کنترل دمای کاری و بررسی منظم بلبرینگها از مهمترین راهکارهای افزایش عمر اسپیندل هستند.
چه زمانی باید اسپیندل CNC تعمیر یا تعویض شود؟
در صورت مشاهده علائمی مانند افزایش لرزش، صدای غیرعادی، کاهش دقت، داغ شدن مداوم یا افت توان اسپیندل، بهتر است دستگاه توسط متخصص بررسی شود تا از خرابیهای پرهزینهتر جلوگیری شود.
