فرز یونیورسال یا همان فرز معمولی یکی از ابزارهای پرکاربرد در صنعت و کارگاه‌های فنی است که برای برش، سایش و شکل‌دهی قطعات مختلف استفاده می‌شود. این دستگاه با قابلیت تنظیم محورهای حرکتی و انعطاف بالا، امکان انجام انواع عملیات دقیق و پیچیده را فراهم می‌کند و به همین دلیل در صنایع فلزکاری، نجاری و ساخت قطعات مکانیکی جایگاه ویژه‌ای دارد. در این مطلب به صورت کامل با ساختار، عملکرد و مزایای فرز یونیورسال آشنا می‌شویم و دلایل محبوبیت آن در بین ابزارهای صنعتی را بررسی می‌کنیم.

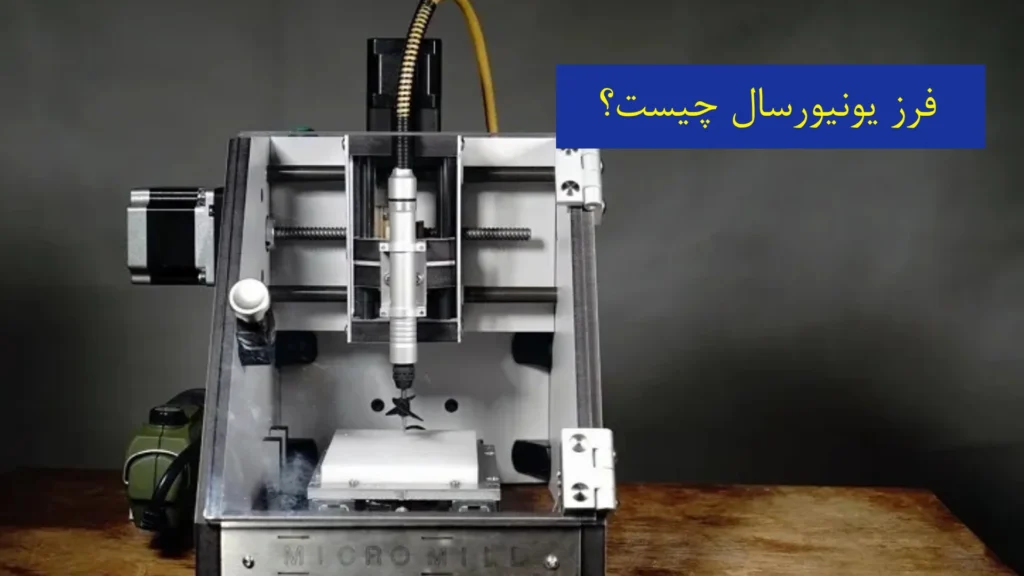

فرز یونیورسال چیست؟
فرز معمولی یا یونیورسال یکی از ابزارهای دقیق و پرکاربرد در صنایع مختلف است که برای انجام عملیات ماشین‌کاری و شکل‌دهی قطعات فلزی یا غیر فلزی استفاده می‌شود. این دستگاه قادر است با دقت بالا، سطوح مختلف را برش داده، صاف کند یا شکل دهد. فرز یونیورسال معمولاً دارای قابلیت حرکت در چند محور است که امکان انجام فرآیندهای پیچیده را فراهم می‌کند. ویژگی مهم این دستگاه، تطبیق‌پذیری آن با انواع قطعات و اشکال مختلف است به طوری که می‌تواند برش‌ها و تراش‌های دقیق را بر روی قطعاتی با ابعاد و شکل‌های متنوع ایجاد کند.
این فرز در فرآیندهای تولید قطعاتی که نیاز به دقت بالا دارند بسیار کاربردی است و باعث افزایش کیفیت نهایی محصول می‌شود. این دستگاه با سرعت‌های متغیر و تنظیمات قابل تغییر، امکان کنترل کامل بر عملیات ماشین‌کاری را به کاربر می‌دهد. به علاوه استفاده از فرز معمولی به بهبود کارایی و افزایش سرعت تولید کمک می‌کند و در نتیجه زمان ساخت قطعات کاهش می‌یابد. بنابراین این ابزار نقش کلیدی در بهبود کیفیت و دقت صنایع تولیدی ایفا می‌کند و بخش مهمی از فرآیندهای ساخت و تولید صنعتی به شمار می‌آید.
سرویس تخصصی کنکاش: خدمات فرز CNC و منوال
اجزای اصلی تشکیل‌دهنده فرز معمولی
فرز یونیورسال از اجزای مختلفی تشکیل شده است که هرکدام به نوبه خود نقش مهم و کلیدی در فرآیندهای صنعتی ایفا می‌کنند. در ادامه اجزای اصلی تشکیل‌دهنده دستگاه فرز معمولی را با یکدیگر بررسی خواهیم کرد:
- میز اصلی (Table): قطعه کار روی میز اصلی قرار می‌گیرد و باید به صورت ثابت و در موقعیت دقیق مهار شود. شیارهای T شکل روی میز امکان بستن قطعه با گیره یا پیچ را فراهم می‌کنند.
- ستون و پایه (Column and Base): ستون و پایه بخش‌های اصلی دستگاه هستند که سایر قطعات بر روی آن‌ها نصب می‌شوند. همچنین این قسمت‌ها شامل محفظه‌ها و پمپ‌هایی برای روانکاری اسپیندل و سیستم خنک‌کننده نیز می‌باشند.
- زانویی (Knee): بخشی از بدنه که میز اصلی را نگه می‌دارد و قابلیت حرکت در جهت‌های عمودی و عرضی را فراهم می‌کند تا بتوان میز را در موقعیت مناسب تنظیم کرد.
- محور دورانی اصلی (Spindle): این محور مسئول چرخش ابزار فرز است و سرعت چرخش آن به کمک جعبه دنده و اهرم‌ها قابل تنظیم است تا برای کارهای مختلف مناسب باشد.
- کلگی (Head): این بخش شامل محور اسپیندل و تجهیزات جانبی (مانند لامپ نورپردازی و شلنگ خنک‌کننده) است که عملکرد بهتر فرآیند فرزکاری را تضمین می‌کند.
- میله فرزگیر یا درن (Arbor): وسیله‌ای برای نگه داشتن ابزار فرز و اتصال آن به اسپیندل به گونه‌ای که ابزار در موقعیت مناسب و ثابت قرار گیرد.
- موتور (Motor): موتور منبع اصلی نیرو برای چرخش اسپیندل و اجرای عملیات فرزکاری است که قدرت و سرعت لازم را فراهم می‌کند.
- جعبه دنده (Gearbox): جعبه دنده وسیله‌ای برای تغییر سرعت چرخش ابزار و تطبیق آن با شرایط مختلف فرزکاری به منظور افزایش دقت و کارایی دستگاه است.
انواع فرزهای چندکاره یا یونیورسال
دستگاه‌های فرز معمولی در انواع مختلفی طراحی و تولید می‌شوند که هرکدام برای کاربردها و نیازهای خاصی مناسب هستند. این دستگاه‌ها معمولاً بر اساس نوع محور، نحوه قرارگیری اسپیندل و میزان آزادی حرکت ابزار طبقه‌بندی می‌شوند. در ادامه به معرفی و بررسی رایج‌ترین مدل‌های فرز معمولی یا یونیورسال اشاره می‌کنیم:
1- فرز یونیورسال CNC عمودی
در این فرز اسپیندل به صورت عمودی قرار گرفته و ابزار از بالا به سمت قطعه کار حرکت می‌کند. این نوع دستگاه‌ها برای فرزکاری سطوح بالا، ایجاد شیارها و سوراخ‌کاری بسیار مناسب هستند.
2- فرز یونیورسال CNC افقی
در این فرز اسپیندل به صورت افقی نصب شده و تیغه فرز به طور جانبی وارد قطعه می‌شود. این مدل بیشتر برای عملیات‌های سنگین و برش‌های عمیق بر روی قطعات بزرگ استفاده می‌شود.
3- فرز یونیورسال CNC گردان (Swivel Head)
این دستگاه دارای کلگی قابل چرخش است که امکان زاویه‌دهی به ابزار را فراهم می‌کند. این ویژگی به کاربر این امکان را می‌دهد که فرزکاری با زوایای مختلف را بدون نیاز به جابه‌جایی قطعه انجام دهد.
4- فرز یونیورسال CNC پنج محور
فرز پنج محور از پیشرفته‌ترین نوع دستگاه‌های فرز معمولی است که امکان حرکت ابزار در پنج محور مختلف را فراهم می‌کند. این دستگاه‌ها برای ماشین‌کاری قطعات پیچیده و سطوح منحنی ایده‌آل هستند. البته مدل‌های پنج‌محوره خود به دو نوع تقسیم می‌شوند:
- مدل 3+2: در این حالت دو محور چرخشی به صورت جداگانه تنظیم می‌شوند و سپس ماشین‌کاری در سه محور اصلی انجام می‌گیرد. این مدل برای قطعاتی که نیاز به چند زاویه کاری دارند (اما نه به طور همزمان) بسیار مناسب است.
- مدل پنج محور همزمان: در این حالت ابزار در حالی که دستگاه به طور همزمان در هر پنج محور حرکت می‌کند، عملیات برش را ادامه می‌دهد. این مدل برای قطعات بسیار پیچیده با سطوح منحنی و هندسه‌های خاص کاربرد دارد.
در بسیاری از این دستگاه‌ها محورهای چرخشی به گونه‌ای طراحی شده‌اند که میز دستگاه قابلیت چرخش از -45 تا +45 درجه را دارد. این ویژگی موجب می‌شود با یک بار بستن قطعه، بتوان عملیات ماشین‌کاری را از چند طرف روی آن انجام داد که این امر به طور مستقیم باعث افزایش سرعت، دقت و بهره‌وری در تولید می‌شود.

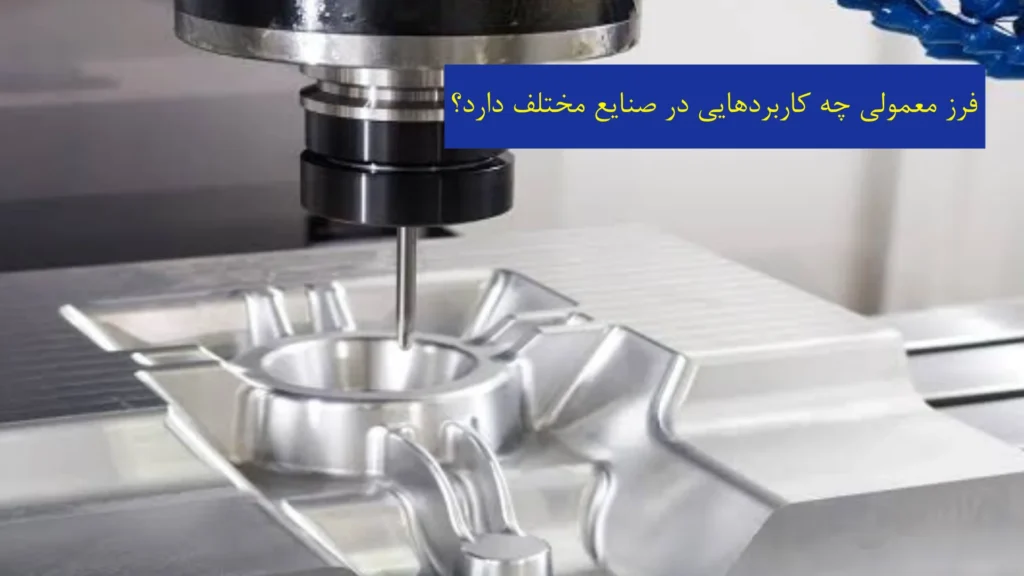

فرز معمولی چه کاربردهایی در صنایع مختلف دارد؟
دستگاه فرز معمولی یا یونیورسال به دلیل قابلیت انعطاف‌پذیری بالا و توانایی انجام طیف گسترده‌ای از عملیات‌های ماشین‌کاری، در صنایع مختلف کاربردهای زیادی دارد. در ادامه به بررسی مهم‌ترین کاربردهای این دستگاه در حوزه‌های گوناگون صنعتی اشاره خواهیم کرد:
- صنعت خودروسازی: فرز معمولی در ساخت انواع قطعات خودرو از جمله بلوک سیلندر، سرسیلندر، شفت‌ها، قطعات گیربکس و محفظه‌های موتور کاربرد دارد. این دستگاه به دلیل توانایی ماشین‌کاری در چند جهت و با دقت بالا در خطوط تولید قطعات انبوه و همچنین نمونه‌سازی بسیار مفید است.
- صنعت هوافضا: در این صنعت دقت بالا، تکرارپذیری و توانایی ماشین‌کاری سطوح پیچیده اهمیت ویژه‌ای دارد. فرز معمولی (به ویژه مدل‌های پنج‌محوره) برای تولید قطعات سبک و مقاوم مانند پره‌های توربین، پایه‌های نگهدارنده و بدنه‌های آیرودینامیک استفاده می‌شود. امکان ماشین‌کاری در چند محور به صورت همزمان، کاهش زمان تولید و افزایش کیفیت سطح را به دنبال دارد.
- صنعت قالب‌سازی: برای ساخت قالب‌هایی که در تزریق پلاستیک، ریخته‌گری تحت فشار (دایکاست) و یا آهنگری استفاده می‌شوند، نیاز به دقت بالا و پرداخت سطحی وجود دارد. فرز معمولی این امکان را فراهم می‌کند تا سطح قالب با پیچیدگی بالا و بدون اعوجاج تولید شود. همچنین قابلیت تغییر زاویه ابزار باعث می‌شود قسمت‌های غیرقابل‌دسترس قالب نیز ماشین‌کاری شوند.
- صنعت تجهیزات پزشکی: در این صنعت قطعاتی مانند ایمپلنت‌ها، مفاصل مصنوعی، ابزارهای جراحی و قالب‌های تزریق پلیمرهای زیست‌سازگار نیاز به دقت میکرونی دارند. فرز یونیورسال با توانایی ماشین‌کاری قطعات کوچک با سطوح پیچیده و پرداخت بالا، انتخاب مناسبی برای این تولیدات حساس است.
- صنایع نظامی و دفاعی: ساخت تجهیزات نظامی مانند بدنه سلاح‌های سبک و سنگین، سیستم‌های کنترل پرتاب، مکانیزم‌های ماشه و اجزای دقیق نیازمند دقت و استحکام بالاست. فرز معمولی با قابلیت ماشین‌کاری زوایای مختلف، دقت بالا و توانایی کار بر روی مواد سخت در این حوزه نقش مهمی ایفا می‌کند. این دستگاه‌ها اغلب در تولید نمونه‌های اولیه و قطعات پیچیده نظامی کاربرد دارند.
- صنعت نفت، گاز و پتروشیمی: در این صنعت قطعاتی مانند شیرآلات فشارقوی، بدنه‌های پمپ‌ها، روتورهای کمپرسور و فلنج‌ها باید با دقت بالا و تحمل شرایط سخت تولید شوند. فرز معمولی به دلیل توانایی ماشین‌کاری قطعات بزرگ و سنگین با دقت بالا، برای تولید این اجزاء بسیار مناسب است.
- صنعت ریلی: ساخت اجزای حیاتی مانند چرخ قطار، محورهای انتقال قدرت، قطعات ترمز و بدنه واگن‌ها نیازمند ماشین‌کاری دقیق و مقاوم در برابر تنش‌های بالا است. این نوع فرز می‌تواند این قطعات را با دقت بالا و در زوایای مختلف ماشین‌کاری کند. این دستگاه به ویژه در تعمیر و نگهداری قطعات بزرگ ریلی نیز کاربرد فراوانی دارد.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام می‌شود.
برای دریافت مشاوره رایگان با شماره 02166803043 تماس حاصل فرمایید.

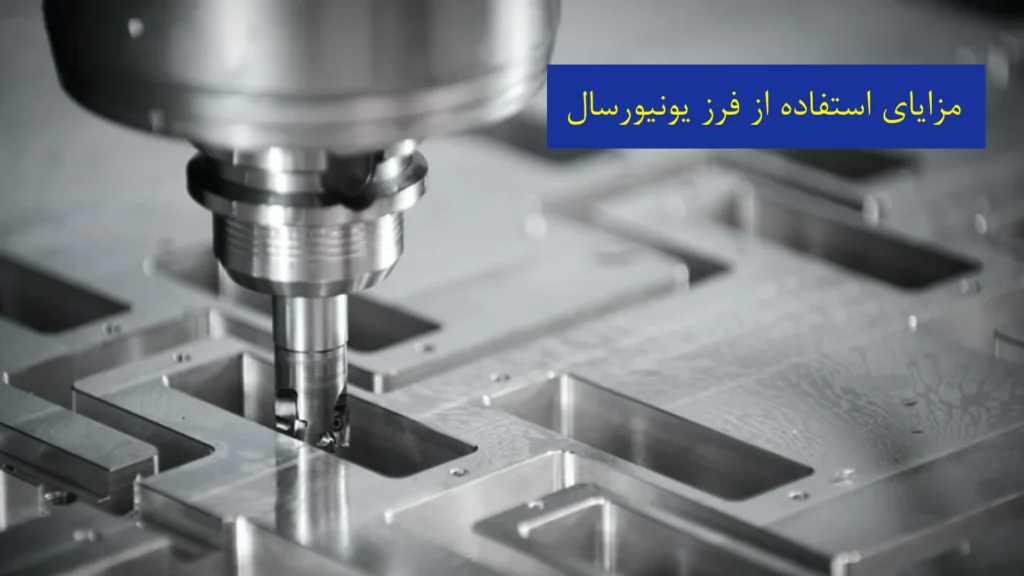

مزایای استفاده از فرز یونیورسال
فرز معمولی یا فرز چندکاره، ابزاری بسیار کاربردی است که در انجام فعالیت‌های متنوع نقش مؤثری ایفا می‌کند. برخی از مهم‌ترین مزایای استفاده از فرز چندکاره عبارت‌اند از:
- چندمنظوره بودن: فرز معمولی قابلیت انجام عملیات‌های متنوعی از جمله برش، سنگ‌زنی، پرداخت، سایش و حکاکی را دارد که این ویژگی یونیورسال را برای کاربردهای مختلف بسیار مناسب می‌سازد.
- صرفه‌جویی در هزینه و فضا: استفاده از یک ابزار چندکاره به جای خرید چندین دستگاه مجزا، موجب کاهش هزینه‌ها و اشغال فضای کمتر در محیط کار می‌شود.
- تعویض سریع و آسان تجهیزات جانبی: امکان تعویض سریع انواع سری‌ها و لوازم جانبی بدون نیاز به ابزارهای پیچیده، به افزایش بهره‌وری و کاهش زمان انجام کار کمک می‌کند.
- کنترل سرعت متغیر: تنظیمات سرعت قابل تغییر به کاربر این امکان را می‌دهد تا بسته به نوع ماده و نوع عملیات، سرعت مناسب را انتخاب کند و در نتیجه کیفیت کار و دقت انجام آن افزایش یابد.
- قابلیت کار بر روی مواد مختلف: این دستگاه توانایی کار بر روی مواد متنوعی مانند فلز، چوب، پلاستیک و سنگ را دارد که این ویژگی فرز چندکاره را برای کاربردهای گوناگون صنعتی و هنری ایده‌آل می‌کند.
- کارایی در پروژه‌های تعمیراتی و هنری: فرز معمولی ابزار مناسبی برای انجام فعالیت‌های تعمیراتی، ساخت، تولید و همچنین پروژه‌های هنری محسوب می‌شود.
معایب استفاده از فرز یونیورسال
فرز معمولی به عنوان یکی از ابزارهای چندکاره، کاربرد گسترده‌ای در صنایع مختلف دارد. با این حال همانند هر دستگاه دیگری، این ابزار نیز دارای معایبی است که شناخت آن‌ها می‌تواند در انتخاب و استفاده بهینه کمک‌کننده باشد.
- قدرت کمتر نسبت به ابزارهای تخصصی: فرز معمولی به دلیل چندکاره بودن ممکن است از لحاظ قدرت و کارایی در برخی از عملیات‌های خاص، نسبت به ابزارهای تخصصی عملکرد ضعیف‌تری داشته باشد.
- عمر مفید پایین‌تر قطعات جانبی: استفاده مکرر و متنوع از این دستگاه می‌تواند منجر به فرسودگی سریع‌تر قطعات جانبی و نیاز به تعویض زودتر از موعد آن‌ها شود.
- پیچیدگی در انتخاب تجهیزات جانبی مناسب: وجود انواع مختلف سری‌ها و لوازم جانبی ممکن است انتخاب ابزار مناسب برای هر کاربرد را دشوار کرده و نیازمند دانش فنی کافی باشد.
- احتمال کاهش دقت در کاربردهای خاص: در برخی از موارد انجام عملیات دقیق و تخصصی توسط فرز چندکاره ممکن است به اندازه ابزارهای اختصاصی دقیق نباشد.
- وزن و ابعاد دستگاه: برخی از مدل‌های فرز یونیورسال ممکن است به دلیل چندکاره بودن، سنگین‌تر و بزرگ‌تر از ابزارهای تک‌کاره مشابه باشند که این موضوع ممکن است کاربری طولانی مدت را دشوار سازد.
