دستگاه فرز CNC عمودی یکی از پیشرفتهترین و پرکاربردترین ماشینآلات در صنعت تولید قطعات دقیق است. این دستگاهها با استفاده از تکنولوژی کنترل عددی کامپیوتری (CNC)، امکان انجام عملیات مختلف فرزکاری مانند برش، تراش، حفاری و رزوهزنی را با دقت بسیار بالا فراهم میکنند. این دستگاهها در صنایع مختلفی مانند خودروسازی، هوافضا، قالبسازی، پزشکی و الکترونیک کاربرد دارند و به دلیل دقت و سرعت بسیار بالای خود، به یک ابزار حیاتی برای تولید قطعات با کیفیت تبدیل شدهاند. اما علاوه بر مزایای فراوان، دستگاههای فرز CNC عمودی معایبی نیز دارند که ممکن است برای برخی از کاربران چالشهایی را ایجاد کنند. در این مطلب به معرفی دستگاه فرز CNC عمودی، مزایا و معایب آن خواهیم پرداخت.

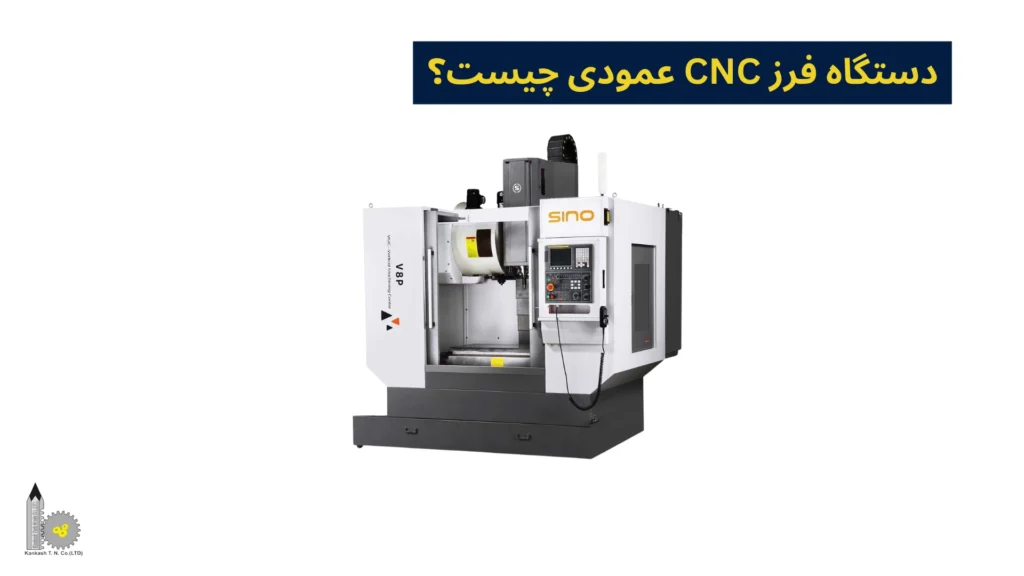

دستگاه فرز CNC عمودی چیست؟
دستگاه فرز CNC عمودی (Vertical CNC Milling Machine) یک نوع ماشین ابزار است که برای انجام عملیات فرزکاری دقیق بر روی قطعات مختلف استفاده میشود. این دستگاهها تحت کنترل کامپیوتری (CNC یا Computer Numerical Control) قرار دارند که به آنها این امکان را میدهد که با دقت بالا و اتوماتیک عملیات برش، حفاری، رزوهزنی، تراشیدن و سایر فرآیندهای ماشینکاری را انجام دهند.
در دستگاه فرز CNC عمودی، محور ابزار (مته یا فرز) به صورت عمودی قرار دارد و این امکان را به اپراتور میدهد که به راحتی به قطعات با شکلهای پیچیده دسترسی پیدا کرده و عملیات برش را با دقت و کیفیت بالا انجام دهد. این دستگاهها معمولاً برای پردازش مواد مختلف از جمله فلزات، پلاستیکها و چوبها به کار میروند. از ویژگیهای برجسته دستگاههای فرز CNC عمودی میتوان به دقت بالا، قابلیت انجام عملیات پیچیده و خودکار، امکان تولید قطعات با تیراژ بالا و همچنین کاهش خطای انسانی اشاره کرد. این دستگاهها در صنایع مختلفی مانند خودروسازی، هوافضا، قالبسازی، الکترونیک و پزشکی بهکار میروند و برای تولید قطعات دقیق و با کیفیت مورد استفاده قرار میگیرند.
سرویس تخصصی کنکاش طرح نوین: خدمات فرز CNC در تهران

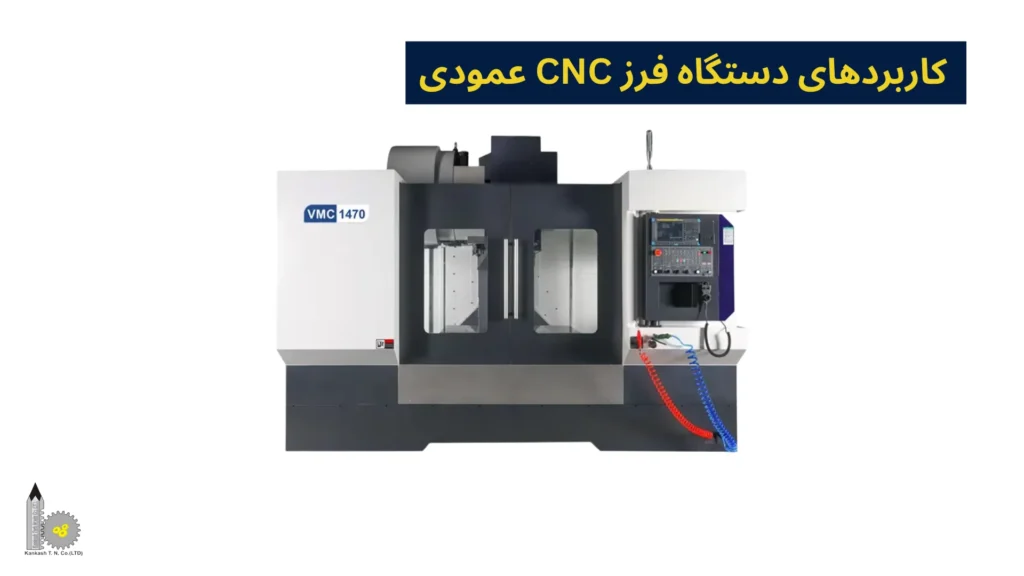

کاربردهای دستگاه فرز CNC عمودی
دستگاه فرز CNC عمودی به دلیل دقت بالایی که در انجام فرآیندهای ماشینکاری دارد، به طور گسترده در صنایع مختلفی مورد استفاده قرار میگیرد. به عبارت دیگر دستگاههای فرز CNC عمودی در تمامی فرآیندهایی که نیاز به دقت بالا و برش عمودی دارند، مورد استفاده قرار میگیرد. در ادامه به برخی از کاربردهای دستگاه فرز CNC عمودی در صنایع مختلف اشاره خواهیم کرد:
- هواپیماسازی: در صنعت هواپیماسازی از دستگاههای فرز CNC عمودی برای برای ساخت قطعات دقیق و پیچیده هواپیما مانند موتورها، بالها و بدنه استفاده میشود.
- کشتیسازی: در این صنایع از دستگاههای فرز CNC عمودی برای ساخت قطعات مختلف کشتی مانند بدنه، موتورها و پروانهها استفاده میشود.
- صنایع نفت: در صنایع نفت از دستگاه فرز CNC عمودی برای ساخت قطعات مورد استفاده در تجهیزات استخراج و پالایش نفت استفاده میشود.
- تولید شیرآلات: در این صنعت، از این دستگاه برای ساخت شیرآلات دقیق و باکیفیت استفاده میشود.
- هوافضا: برای تولید قطعات پیچیده و حساس در صنعت هوافضا مانند پرههای توربین، قطعات موتور و سازههای فلزی دقیق، دستگاه فرز CNC عمودی کاربرد زیادی دارد. دقت بالا در تولید قطعات و توانایی ماشینکاری مواد سخت مانند تیتانیوم و آلیاژهای فلزی، این دستگاه را در این صنعت به ابزاری ضروری تبدیل کرده است.
- خودروسازی: در ساخت قطعات دقیق خودرو مانند بلوکهای موتور، سرسیلندر، شاسی و قطعات پیچیده دیگر از دستگاههای فرز CNC عمودی استفاده میشود. این دستگاهها برای تولید قطعات دقیق و با کیفیت بالا در مقیاس صنعتی بسیار مفید هستند.
- تولید دستگاههای پزشکی: در تولید قطعات دقیق پزشکی و جراحی مانند پروتزها، ایمپلنتها و دستگاههای آزمایشگاهی، از دستگاه فرز CNC عمودی برای ماشینکاری و تولید قطعات با دقت بالا استفاده میشود. دستگاههای CNC به دلیل دقت و کیفیت بالا، برای ساخت قطعات حساس پزشکی و دندانپزشکی ضروری هستند.
- الکترونیک: در تولید قطعات کوچک و پیچیده الکترونیکی مانند بردهای مدار چاپی، کیسهای کامپیوتر و دستگاههای مختلف، از دستگاه فرز CNC عمودی استفاده میشود. دقت بالا و قابلیت ماشینکاری بر روی مواد مختلف مانند آلومینیوم، مس و پلاستیک باعث استفاده وسیع از این دستگاه در صنعت الکترونیک میشود.
- ساخت سفارشی و نمونهسازی: انعطافپذیری دستگاههای فرز CNC عمودی سبب میشود که از آنها برای ساخت قطعات سفارشی و همچنین در مواقعی که قطعات منحصر به فرد بر اساس نیازهای خاص طراحی و تولید میشوند، مورد استفاده قرار گیرند. همچنین این نوع دستگاه به طور گسترده در نمونهسازی برای ایجاد قطعات خاص قبل از آغاز تولید انبوه، استفاده میشود.
- نظامی و دفاع: در صنایع نظامی نیز از دستگاههای فرز CNC عمودی جهت تولید قطعات دقیق برای سلاحها، مهمات و تجهیزات نظامی استفاده میشود. این فرآیند امکان ایجاد اجزای با استحکام بالا که برای کاربردهای دفاعی ضروری هستند را فراهم میکند.
- انرژی: در صنایع نفت، گاز و انرژیهای تجدیدپذیر نیز از این نوع دستگاهها برای تولید قطعاتی مانند توربینها، شیرها و اجزای تجهیزات حفاری استفاده میکنند. این قطعات به تحمل بالا و دوام نیاز دارند تا شرایط سخت را تحمل کنند.
- معماری و ساخت و ساز: در صنعت معماری و ساخت و ساز نیز از این نوع دستگاهها برای ایجاد اجزای معماری سفارشی از جمله کارهای فلزی تزئینی، قطعات ساختاری و عناصر نمای دقیق استفاده میشود که هم عملکرد و هم جذابیت بصری را تضمین میکند.
- طلا و جواهرسازی: در جواهرسازی برای طراحی و ساخت قطعات دقیق مانند حلقهها، گردنبندها و دیگر جواهرات از دستگاههای CNC عمودی استفاده میشود. این دستگاهها به جواهرسازان این امکان را میدهند که طراحیهای پیچیده و دقیق را با دقت بالا تولید کنند.

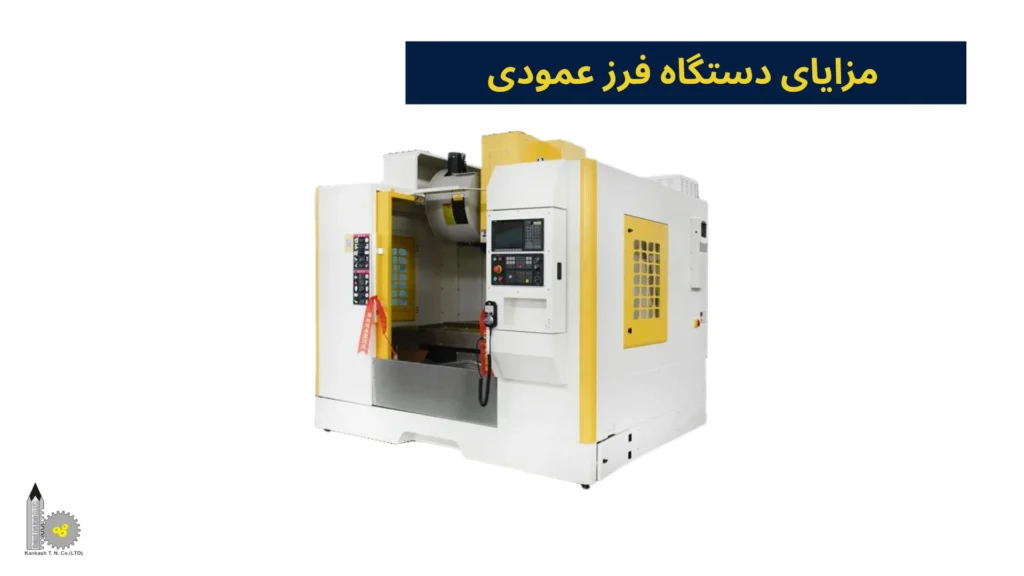

مزایای دستگاه فرز عمودی
طرح کلی که برای نرمافزار دستگاه و همچنین طراحی بدنه دستگاه در نظر گرفته شده است، باعث میشود که دستگاه فرز CNC عمودی در مقایسه با سایر دستگاهها دارای مزایا و امتیازات قابل توجهی باشد. به همین دلیل بسیاری از افراد یا کارگاههای مختلف ترجیح میدهند در انجام فرآیندهای ماشینکاری خود از این نوع دستگاه استفاده کنند. در ادامه به بررسی مزایا و ویژگیهای مثبت دستگاههای فرز عمودی میپردازیم:
- عملکرد مسلط: به دلیل اینکه قطعه اسپیندل در این دستگاه به صورت عمودی قرار گرفته است، دید بهتری را برای اپراتور فراهم کرده و فضای کار با این نوع دستگاهها را بسیار باز میکند به طوری که تکنسینها در هنگام کار با دستگاه دید بهتر و مسلطتری به میز کار خود دارند و به همین دلیل ساخت قطعات با این دستگاه با تسلط بسیار بالایی انجام خواهد شد. همچنین برای کار با این نوع از دستگاههای سی ان سی، نیازی به وسایل اضافه وجود ندارد و در نتیجه اپراتورها میتوانند به سرعت خطاهای موجود را شناسایی کنند.
- قیمت مناسب و مقرون به صرفه: هزینههای تعمیر و نگهداری از دستگاههای فرز CNC عمودی در مقایسه با سایر دستگاهها بسیار پایینتر است. همچنین هنگام انجام فرآیندهای ماشینکاری توسط این دستگاهها به راحتی میتوان خطاهای مورد انتظار را شناسایی کرده تا احتمال خطا و هزینههای احتمالی به حداقل برسد.
- دقت بالا: دستگاههای فرز سی ان سی عمودی از دقت فوقالعاده بالایی برخودارند و به همین دلیل میتوان با استفاده از این دستگاهها حساسترین و پیچیدهترین قطعات را نیز حکاکی و برشکاری نمود.
- کارایی آسان: دستگاه فرز سی ان سی عمودی به دلیل طراحی بسیار دقیق و پیشرفته، از رابط کاربری ساده و راحتی برخوردار است. این نوع دستگاهها دارای کارایی آسانی هستند و به همین دلیل نیازی نیست که برای کار با آنها، تخصص خاصی داشته باشید. حتی اپراتورهای مبتدی نیز به راحتی میتوانند عملکرد آن را مدیریت نمایند.
- ابعاد مناسب: دستگاههای فرز سی ان سی عمودی ابعاد کمی دارند و به همین دلیل در کارگاههای کوچکتر، راحتتر جا میشوند. البته باید بدانید که قدرت این دستگاهها در مقایسه با فرز افقی، کمتر است و وظایف محدودتری را ارائه میدهد. به همین دلیل نیاز به فضای کمتری برای نصب داشته و به امکانات گسترده احتیاج ندارد.

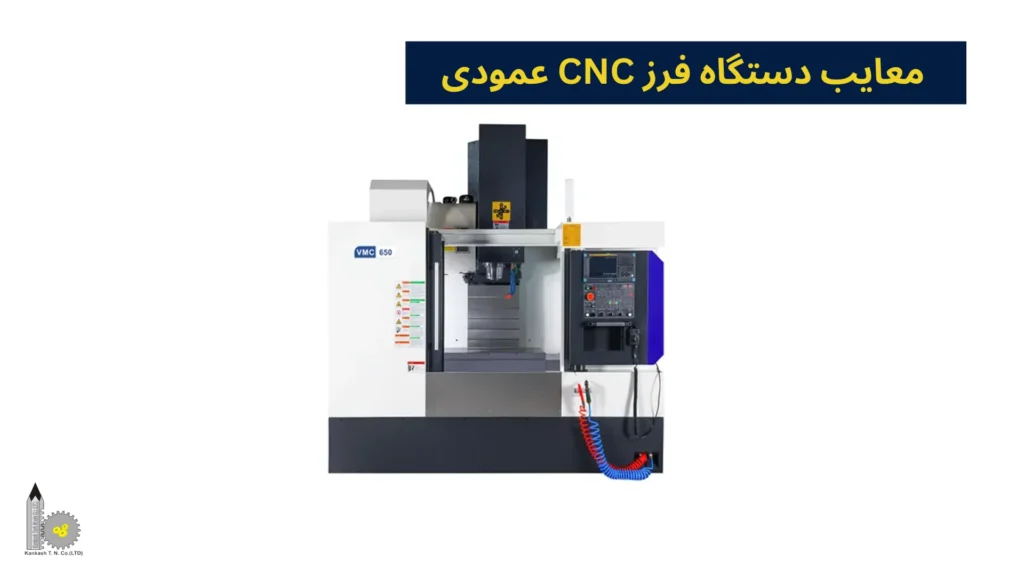

معایب دستگاه فرز CNC عمودی
اگرچه که دستگاه فرز CNC مزایای بسیاری دارد اما در برخی موارد نیز دارای معایب و چالشهایی است. در ادامه برخی از معایب دستگاههای فرز سی ان سی را به صورت موردی بیان میکنیم:
- از این نوع دستگاهها نمیتوان برای تولید قطعات با تیراژ بالا استفاده کرد و به همین دلیل امکان استفاده از آنها در پروژههای سنگین با وزن بالا وجود ندارد. چرا که برای استفاده از این نوع دستگاهها در پروژههای بزرگ باید هزینه نسبتا زیادی را پرداخت کرد.
- سرعت عملکرد این دستگاهها نیز در مقایسه با دستگاههای دیگر پایینتر است.
- از آن جایی که دستگاه فرز CNC عمودی توانایی دفع پلیسهها را ندارد، نمیتواند شیارهای عمیق را ایجاد کند. بنابراین در تولید قطعاتی که نیاز ایجاد شیارهای عمیق دارند، به خوبی عمل نمیکند.
- این دستگاهها معمولاً موتورهایی با توان کمتر نسبت به دستگاههای فرز افقی دارند.
- دستگاههای فرز سی ان سی عمودی معمولا در مقایسه با دستگاههای فرز افقی، نرخ خروجی کمتری را ارائه میدهند.
- این دستگاهها معمولاً به ابزارهای برش کوچکتری نسبت به سایر ماشینهای فرز وابسته هستند.
بیشتر بخوانید: فرز سی ان سی افقی چیست؟

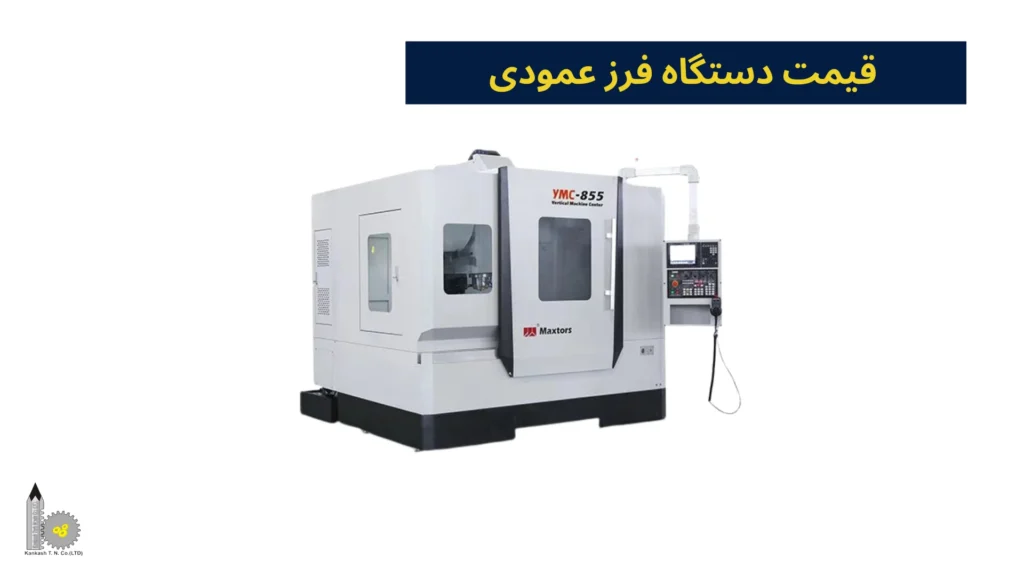

قیمت دستگاه فرز عمودی
قیمت دستگاههای فرز عمودی تحت تأثیر عوامل مختلفی قرار دارد که شامل برند، ویژگیها، اندازه و تواناییهای دستگاه، دقت ماشینکاری، مواد مورد استفاده و سطح فناوری آن میشود. به طور کلی، دستگاههای فرز CNC عمودی در بازههای قیمتی متفاوتی در بازار موجود هستند. برای مثال، مدلهای پایه و ابتدایی که تواناییهای محدودتری دارند، ممکن است از حدود ۲۰,۰۰۰ دلار شروع شوند، در حالی که مدلهای پیشرفتهتر با ویژگیهایی مانند دقت بالاتر، قابلیت پردازش مواد خاص یا امکانات خودکار پیچیدهتر، میتوانند تا ۲۰۰,۰۰۰ دلار یا بیشتر قیمت داشته باشند.
عوامل تأثیرگذار بر قیمت دستگاهها شامل اندازه دستگاه است؛ دستگاههای بزرگتر که میتوانند قطعات با ابعاد بزرگتری را پردازش کنند، معمولاً گرانتر از دستگاههای کوچکتر هستند. همچنین دستگاههای CNC با قابلیتهای خاص مانند تغییر ابزار اتوماتیک یا سیستمهای پیچیدهتر برای کنترل بیشتر و دقت بالاتر معمولاً هزینه بیشتری دارند. همچنین، هزینه نگهداری و خدمات پس از فروش نیز به قیمت دستگاه افزوده میشود. دستگاههای فرز CNC عمودی به دلیل پیچیدگیهای فنی نیاز به تعمیرات و نگهداری دورهای دارند که این موضوع باید در هنگام خرید در نظر گرفته شود. بنابراین به صورت کلی انتخاب دستگاه بستگی به نیاز تولیدی، بودجه و سطح دقت و کارایی مورد نظر دارد.
مزایا، معایب و کاربردهای دستگاه فرز CNC عمودی
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
چه قطعاتی با فرز CNC عمودی ساخته میشوند؟
دستگاه فرز CNC عمودی برای تولید قطعاتی مناسب است که دارای سطوح تخت، شیارها، حفرهها، سوراخهای دقیق و هندسههای پیچیده هستند. به دلیل قرارگیری عمودی اسپیندل، این دستگاه دسترسی مناسبی به سطح قطعه داشته و میتواند عملیات ماشینکاری را با دقت بالا انجام دهد. به همین دلیل، در بسیاری از صنایع از فرز CNC عمودی برای تولید قطعات با تلرانس پایین و کیفیت سطح مناسب استفاده میشود.
از مهمترین قطعات قابل ساخت با فرز CNC عمودی میتوان به قالبهای صنعتی، صفحات و پلیتهای فلزی، هوزینگها، براکتها، فیکسچرها، قطعات آلومینیومی و فولادی، قطعات ماشینآلات، قطعات خودرویی، تجهیزات پزشکی، بدنه دستگاهها و انواع قطعات سفارشی اشاره کرد. این دستگاه همچنین برای عملیات شیارزنی، سوراخکاری، کفتراشی و ماشینکاری قطعات منشوری و چندوجهی گزینهای ایدهآل محسوب میشود.
اجزای اصلی دستگاه فرز CNC عمودی
دستگاه فرز CNC عمودی از بخشهای مختلفی تشکیل شده است که هرکدام نقش مهمی در دقت و کیفیت ماشینکاری دارند. اسپیندل عمودی مهمترین بخش دستگاه است که ابزار برشی را نگه داشته و با سرعت بالا میچرخاند. میز کار نیز محل قرارگیری قطعه است و با حرکت در محورهای مختلف، موقعیت قطعه را نسبت به ابزار تنظیم میکند. عملکرد هماهنگ این دو بخش، امکان ماشینکاری دقیق قطعات را فراهم میسازد.
علاوه بر این، محورهای حرکتی (X، Y و Z) وظیفه جابهجایی ابزار یا قطعه را بر عهده دارند و کنترلر CNC تمامی حرکات دستگاه را بر اساس برنامه ماشینکاری مدیریت میکند. ابزارگیر (Tool Holder) برای نصب ابزارهای مختلف، سیستم تعویض خودکار ابزار (ATC) در برخی مدلها برای افزایش سرعت تولید و سیستم خنککننده برای کاهش حرارت و افزایش عمر ابزار از دیگر اجزای مهم دستگاه فرز CNC عمودی هستند که نقش مستقیمی در دقت، سرعت و کیفیت ماشینکاری ایفا میکنند.
هنگام انتخاب فرز CNC عمودی به چه نکاتی توجه کنیم؟
انتخاب دستگاه فرز CNC عمودی باید بر اساس نوع قطعات، دقت موردنیاز و حجم تولید انجام شود. در ابتدا باید ابعاد میز کار، محدوده حرکت محورهای X، Y و Z و تعداد محورهای دستگاه را بررسی کنید تا با ابعاد و پیچیدگی قطعات موردنظر سازگار باشد. همچنین توان و سرعت اسپیندل باید متناسب با جنس قطعاتی مانند فولاد، آلومینیوم یا آلیاژهای سخت انتخاب شود تا کیفیت ماشینکاری و عمر ابزار حفظ شود.
علاوه بر مشخصات فنی، عواملی مانند دقت و تکرارپذیری دستگاه، نوع کنترلر CNC، ظرفیت تعویض خودکار ابزار (ATC)، سیستم خنککننده، خدمات پس از فروش و تأمین قطعات یدکی نیز اهمیت زیادی دارند. بررسی این موارد باعث میشود دستگاهی متناسب با نیازهای تولید انتخاب شود و در بلندمدت هزینههای نگهداری کاهش یافته و بهرهوری خط تولید افزایش پیدا کند.
سوالات متداول
فرز CNC عمودی چیست؟
فرز CNC عمودی دستگاهی است که در آن اسپیندل بهصورت عمودی قرار گرفته و برای ماشینکاری دقیق انواع قطعات صنعتی استفاده میشود.
فرز CNC عمودی برای چه قطعاتی مناسب است؟
این دستگاه برای تولید قالبها، صفحات فلزی، هوزینگها، براکتها، قطعات آلومینیومی، فولادی و سایر قطعات منشوری مناسب است.
مزایای دستگاه فرز CNC عمودی چیست؟
دقت بالا، دسترسی مناسب به قطعه، کیفیت ماشینکاری مطلوب، برنامهریزی آسان و هزینه مناسب از مهمترین مزایای این دستگاه هستند.
دستگاه فرز CNC عمودی چند محور دارد؟
بیشتر دستگاههای فرز CNC عمودی در مدلهای سه، چهار و پنج محور تولید میشوند و انتخاب آنها به نوع قطعه و پیچیدگی ماشینکاری بستگی دارد.
هنگام خرید فرز CNC عمودی به چه نکاتی باید توجه کرد؟
ابعاد میز، تعداد محورها، توان اسپیندل، دقت دستگاه، نوع کنترلر CNC، سیستم تعویض ابزار و خدمات پس از فروش از مهمترین معیارهای انتخاب هستند.
فرز CNC عمودی در چه صنایعی کاربرد دارد؟
این دستگاه در صنایع قالبسازی، خودروسازی، هوافضا، پزشکی، ماشینسازی و تولید قطعات صنعتی کاربرد گستردهای دارد.
