در دنیای پیشرفته مهندسی و صنایع سنگین، دقت و کیفیت در عملیات ماشین‌کاری از اهمیت ویژه‌ای برخوردار است. یکی از ابزارهای اساسی که برای دستیابی به این دقت و کیفیت در صنایع مختلف به کار می‌رود، ماشین صفحه تراش دروازه‌ای است. این دستگاه با طراحی خاص خود، قادر به تراش سطوح بزرگ و مسطح با دقت بسیار بالا است و در صنایع متعددی مانند ماشین‌سازی، قالب‌سازی، ریخته‌گری و ساخت تجهیزات سنگین کاربرد گسترده‌ای دارد. صفحه تراش دروازه‌ای به ویژه در کارهایی که نیاز به تراش قطعات با ابعاد بزرگ و سطح صاف برای مونتاژ یا فرآیندهای بعدی دارند، بهترین انتخاب به شمار می‌آید. در این مطلب قصد داریم به معرفی و بررسی صفحه تراش دروازه‌ای، ویژگی‌ها و کاربردهای گسترده‌اش در صنایع مختلف بپردازیم تا بیشتر با نقش این تکنولوژی در پیشبرد دقت و کارایی در صنایع آشنا شویم.

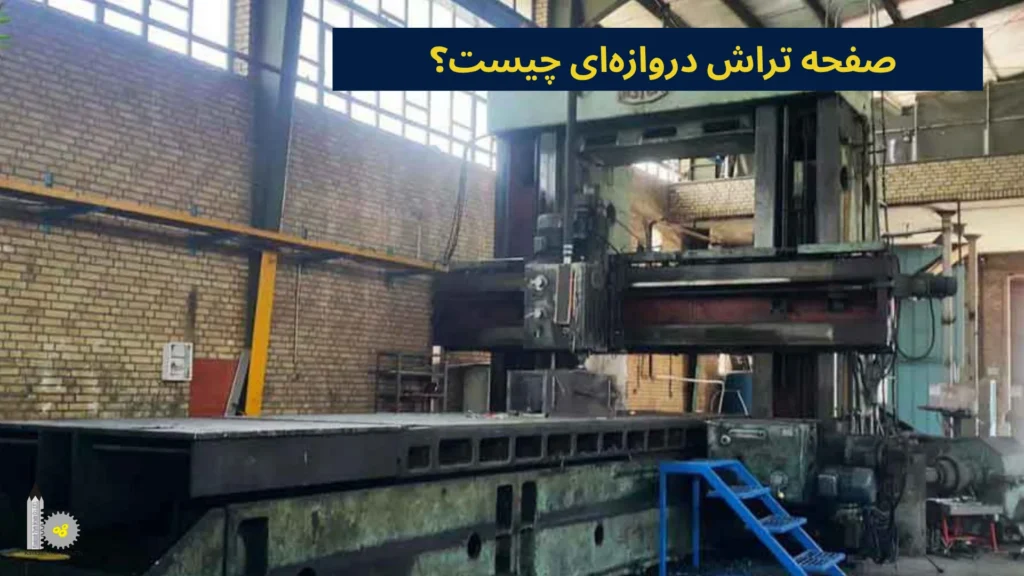

صفحه تراش دروازه‌ای چیست؟
صفحه تراش دروازه‌ای یکی از ماشین‌های ابزار پرکاربرد در صنعت ماشین‌کاری است که برای پرداخت سطوح بزرگ و صاف کردن قطعات حجیم فلزی به کار می‌رود. این ماشین از دسته ماشین‌های صفحه تراش افقی محسوب می‌شود و تفاوت اصلی آن با سایر صفحه تراش‌های دیگر در نحوه حرکت قطعه‌کار و ابزار است. در صفحه تراش دروازه‌ای، معمولاً ابزار به صورت ثابت عمل کرده و قطعه‌کار به صورت رفت و برگشتی در زیر آن حرکت می‌کند که این ویژگی صفحه تراش را برای ماشین‌کاری قطعاتی با ابعاد بزرگ بسیار مناسب می‌سازد.
حرکت رفت و برگشتی قطعه‌کار در این ماشین، معمولاً توسط میز بزرگ آن انجام می‌شود که روی ریل‌هایی حرکت می‌کند. با توجه به ابعاد بزرگ قطعه‌کارها در بسیاری از پروژه‌های صنعتی، استفاده از صفحه تراش دروازه‌ای امکان ماشین‌کاری با دقت و کیفیت مناسب را فراهم می‌کند. کنترل این ماشین‌ها در گذشته به صورت دستی انجام می‌شد اما امروزه مدل‌هایی با کنترل CNC نیز در دسترس‌اند که دقت و بهره‌وری را افزایش داده‌اند. سرعت ماشین‌کاری در این نوع دستگاه معمولاً نسبت به ماشین‌های فرز پایین‌تر است اما برای کاربردهایی که نیاز به سطح‌سازی دقیق و یکنواخت بر روی قطعات بزرگ دارند، انتخاب بسیار مناسبی به شمار می‌رود.
سرویس تخصصی کنکاش طرح نوین: خدمات تراش CNC
اجزای اصلی صفحه تراش دروازه‌ای
صفحه تراش دروازه‌ای از اجزای مختلفی تشکیل شده است که همگی آن‌ها در جهت تولید قطعات باکیفیت در حال فعالیت‌اند. در ادامه به معرفی اجزای اصلی صفحه تراش دروازه‌ای می‌پردازیم:
- میز (Table): میز یک سطح صاف و بزرگ فلزی است که قطعه‌کار روی آن بسته می‌شود. این میز به صورت رفت و برگشتی در راستای طولی حرکت می‌کند و حرکت اصلی ماشین‌کاری را ایجاد می‌نماید.
- ریل‌ها (Bed Ways): ریل‌ها مسیر حرکت میز را تعیین می‌کنند و باید بسیار دقیق، صیقلی و مقاوم در برابر سایش باشند. آن‌ها پایه دقت ماشین‌کاری را تشکیل می‌دهند و کیفیت سطح نهایی نیز به عملکرد آن‌ها وابسته است.
- دروازه (Gantry یا Cross Rail): این قطعه به صورت افقی بین دو ستون قرار می‌گیرد و امکان نصب سوپرت‌های ابزارگیر روی آن فراهم است. این بخش معمولاً قابلیت جابه‌جایی عمودی دارد تا برای قطعات با ارتفاع‌های مختلف تنظیم شود.
- ستون‌ها (Columns): دو سازه عمودی قوی در طرفین ماشین هستند که وزن دروازه و ابزار را تحمل می‌کنند. آن‌ها نقش اصلی در ایجاد پایداری و استحکام ماشین در حین عملیات دارند.
- سوپرت یا ابزارگیر (Tool Head یا Ram): این بخش نگهدارنده ابزار برش است و می‌تواند به صورت عمودی یا افقی حرکت کند. با کمک این قسمت می‌توان ابزار را در موقعیت دقیق نسبت به قطعه‌کار تنظیم کرد.
- مکانیزم حرکت (Drive Mechanism): این سیستم شامل موتورهای الکتریکی، جعبه‌دنده‌ها، تسمه‌ها یا زنجیرها و سیستم‌های هیدرولیکی یا الکترومکانیکی است که حرکت دقیق میز و ابزار را فراهم می‌کنند.
- سیستم کنترل (Control Panel): این بخش وظیفه فرمان‌دهی و تنظیم عملیات ماشین را بر عهده دارد و می‌تواند شامل کنترل‌های دستی، نیمه‌خودکار یا CNC باشد که دقت و قابلیت تکرارپذیری را بهبود می‌بخشد.

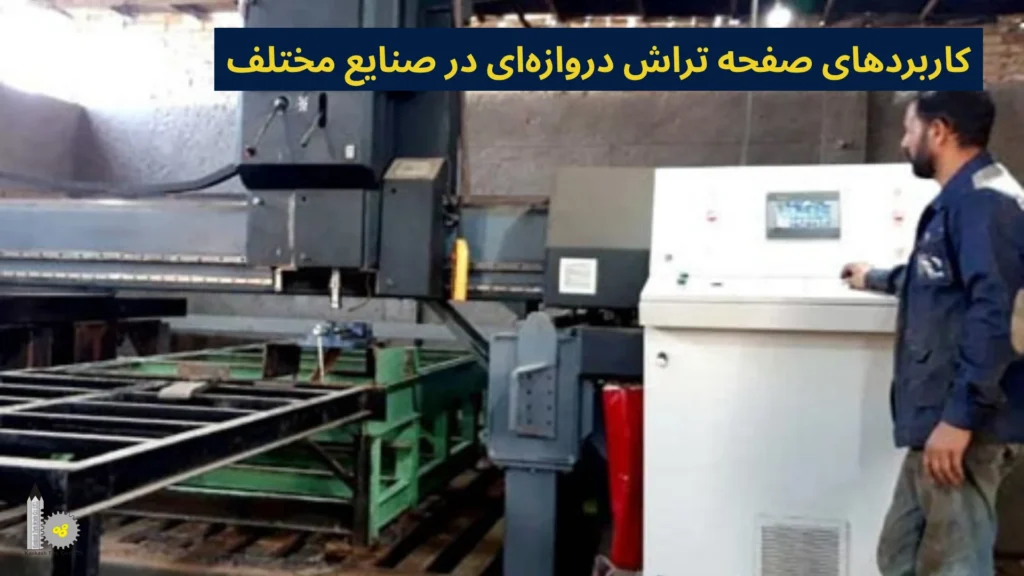

کاربردهای صفحه تراش دروازه‌ای در صنایع مختلف
صفحه تراش دروازه‌ای به دلیل توانایی در ماشین‌کاری سطوح بزرگ و مسطح با دقت بالا، در صنایع مختلف کاربردهای گسترده‌ای دارد. در ادامه کاربردهای این دستگاه را در صنایع مختلف بررسی می‌کنیم:
- صنعت ماشین‌سازی: در صنعت ماشین‌سازی، صفحه تراش دروازه‌ای برای صاف‌کاری و پرداخت نهایی سطوح قطعات بزرگ مثل بدنه، شاسی و پایه ماشین‌آلات به کار می‌رود. این سطوح باید دقیق، صاف و هم‌تراز باشند تا از ایجاد لرزش، خطا یا ساییدگی زودهنگام در قطعات متحرک جلوگیری شود. همچنین قبل از مونتاژ قطعات روی بدنه اصلی ماشین، از این دستگاه برای آماده‌سازی سطوح استفاده می‌شود.
- صنعت ریخته‌گری: در صنعت ریخته‌گری، پس از تولید قطعات فلزی حجیم با روش ریخته‌گری، سطوح آن‌ها معمولاً ناصاف، دارای پوسته و لایه‌های اضافی هستند. صفحه‌های تراش دروازه‌ای برای انجام ماشین‌کاری اولیه روی این قطعات استفاده می‌شوند تا سطحی صاف، قابل اندازه‌گیری و مناسب برای ماشین‌کاری دقیق فراهم شود. این عملیات معمولاً روی پوسته پمپ‌ها، بلوک‌های موتور، درپوش‌ها و بدنه‌های سنگین صورت می‌گیرد.
- صنعت حمل‌ونقل و راه‌آهن: در این صنعت، قطعاتی مانند کفی واگن‌ها، قطعات سازه‌ای لکوموتیو، ریل‌ها و… دارای ابعاد بزرگی هستند و نیاز به تراش دقیق برای نصب و مونتاژ دارند. ماشین صفحه تراش دروازه‌ای در اینجا برای صاف‌کردن و آماده‌سازی سطح قطعات به منظور افزایش دقت عملکرد، ایمنی و عمر کاری استفاده می‌شود. همچنین برای بازسازی و تعمیر سطوح فرسوده قطعات نیز کاربرد دارد.
- صنعت نفت، گاز و پتروشیمی: قطعات مورد استفاده در تأسیسات نفت و گاز مانند شیرآلات بزرگ، فلنج‌های صنعتی، فیلترها و درپوش‌های سنگین نیازمند سطوح بسیار صاف برای آب‌بندی مناسب هستند. استفاده از ماشین صفحه تراش دروازه‌ای در این موارد به ایجاد سطح دقیق کمک می‌کند تا در برابر فشار و نشتی مقاومت بالایی داشته باشد.
- صنعت هوافضا و نظامی: در حوزه هوافضا و تجهیزات نظامی، برخی از قطعات زیرساختی یا بدنه‌های فلزی بزرگ که بخشی از تجهیزات آزمایشگاهی، موشک‌ها یا وسایل نقلیه زرهی هستند، نیاز به ماشین‌کاری اولیه با دقت بالا دارند. صفحه‌های تراش دروازه‌ای می‌توانند این قطعات را با تلورانس کم و سطحی صاف آماده‌سازی کنند تا در مراحل بعدی فرزکاری یا مونتاژ مشکلی ایجاد نشود.
- صنعت خودروسازی (پروژه‌های صنعتی سنگین): در قالب‌سازی بدنه خودرو، قالب‌های فلزی بزرگ و سنگینی استفاده می‌شود که باید سطوح آن‌ها کاملاً صاف باشد. ماشین صفحه تراش دروازه‌ای برای صاف‌کاری این قالب‌ها کاربرد دارد. همچنین در خطوط تولید صنعتی خودروهای سنگین یا ماشین‌آلات صنعتی، برای صاف‌کاری قطعات شاسی یا قالب‌های پرس استفاده می‌شود.
- صنعت ساخت تجهیزات معدنی و ساختمانی: در این صنعت، ماشین‌آلات سنگین مانند بولدوزر، بیل مکانیکی، لودر و دریل‌های حفاری دارای قطعات بزرگ فلزی با وزن بالا هستند. این قطعات قبل از مونتاژ یا پس از تعمیر باید ماشین‌کاری شوند تا سطحی دقیق، صاف و هم‌تراز داشته باشند. صفحه‌های تراش دروازه‌ای بهترین گزینه برای این نوع عملیات (به ویژه در بازسازی قطعات فرسوده) به شمار می‌روند.
- صنعت قالب‌سازی و ابزارسازی: در تولید قالب‌های تزریق پلاستیک، دایکست یا قالب‌های شکل‌دهی فلز نیاز است که سطح قالب‌ها کاملاً صاف و بدون اعوجاج باشد. استفاده از ماشین صفحه تراش دروازه‌ای کمک می‌کند سطح مرجع دقیقی ایجاد شود تا در مراحل ماشین‌کاری دقیق‌تر مثل فرزکاری یا سنگ‌زنی، دقت نهایی تأمین گردد.
- صنعت فولاد و متالورژی: قطعاتی مانند غلطک‌های خطوط نورد، پایه‌های بزرگ ماشین‌آلات ذوب، تجهیزات ریخته‌گری پیوسته و صفحات نگهدارنده شمش‌های فلزی نیاز به تراش دقیق دارند. صفحه‌های تراش دروازه‌ای برای ایجاد سطوح تراز و یک‌دست این تجهیزات به‌کار می‌روند تا بهره‌وری خط تولید افزایش یافته و خطاهای عملکردی کاهش یابد.

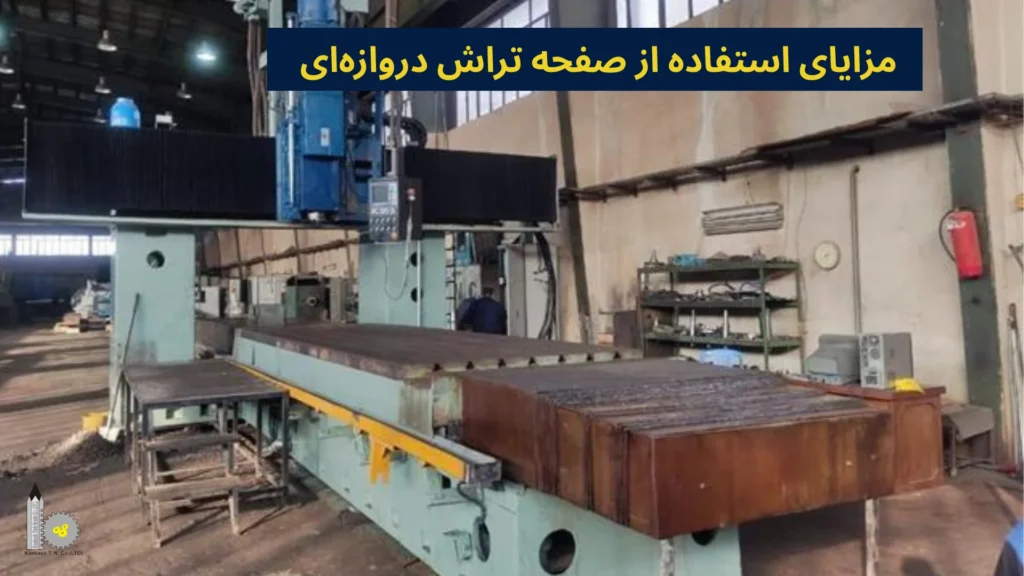

مزایای استفاده از صفحه تراش دروازه‌ای
استفاده از صفحه‌های تراش دروازه‌ای در عملیات‌های مختلف مزایای بسیار زیادی دارد که در ادامه به برخی از مهم‌ترین آن‌ها اشاره خواهیم کرد:
- مناسب برای قطعات بزرگ و سنگین: ماشین صفحه تراش دروازه‌ای قادر است قطعات بسیار بزرگ و سنگین را ماشین‌کاری کند که در دستگاه‌های معمولی قابل اجرا نیست. این مزیت آن را برای صنایع سنگین و قطعه‌سازی‌های بزرگ بسیار ارزشمند می‌کند.
- ایجاد سطوح صاف و تخت با دقت بالا: این دستگاه برای ایجاد سطوح مسطح، صاف و هم‌تراز طراحی شده و امکان دستیابی به دقت بالا در صافی سطح را (به ویژه در قطعاتی که باید به عنوان سطح مرجع یا مونتاژ استفاده شوند) فراهم می‌کند.
- عملکرد پایدار در ماشین‌کاری‌های سنگین: بدنه محکم و ساختار پایدار دستگاه، امکان اجرای عملیات ماشین‌کاری در شرایط فشار بالا و با بارهای سنگین را بدون افت دقت فراهم می‌سازد.
- قابلیت تنظیم ابزار در جهات مختلف: در بسیاری از مدل‌ها، امکان حرکت عمودی و افقی ابزار وجود دارد که این ویژگی باعث می‌شود سطوح مختلف قطعه از زوایا یا ارتفاع‌های متفاوت تراش داده شوند.
- یکنواختی در عملیات ماشین‌کاری سطوح طویل: برای قطعاتی که طول زیادی دارند (مثل ریل، شاسی، کفی واگن و…) استفاده از این دستگاه باعث می‌شود که تراش سطح با یکنواختی بالا و بدون نوسان انجام شود.
- صرفه‌جویی در هزینه برای ماشین‌کاری اولیه: برای آماده‌سازی قطعات بزرگ قبل از عملیات دقیق‌تر مانند سنگ‌زنی یا فرز CNC، استفاده از این ماشین اقتصادی‌تر و سریع‌تر است؛ به خصوص در مواردی که فقط نیاز به سطح‌سازی اولیه وجود دارد.
- دوام و عمر بالای دستگاه: ماشین‌های صفحه تراش دروازه‌ای به دلیل ساختار مکانیکی ساده و سنگین، معمولاً عمر کاری طولانی دارند و در صورت نگهداری مناسب، ده‌ها سال قابل استفاده‌اند.
- امکان بازسازی و تعمیر قطعات بزرگ فرسوده: این دستگاه گزینه‌ای مناسب برای صاف‌کاری و اصلاح سطوح قطعاتی است که بر اثر کار طولانی دچار خوردگی، تاب‌برداشتن یا سایش شده‌اند.
معایب استفاده از صفحه تراش دروازه‌ای
استفاده از صفحه‌های تراش دروازه‌ای مانند هر دستگاه دیگری در کنار مزایای بسیار زیاد، دارای معایب و چالش‌هایی نیز می‌باشد. در ادامه به بررسی برخی از مهم‌ترین چالش‌ها و معایب استفاده از صفحه‌های تراش دروازه‌ای خواهیم پرداخت:
- محدودیت در سرعت ماشین‌کاری: ماشین‌کاری با این ابزار معمولاً نسبت به دستگاه‌های فرز یا سنگ‌زنی سرعت کمتری دارد. این امر باعث می‌شود که در برخی از عملیات‌های نیازمند به سرعت بالا، استفاده از این دستگاه بهینه نباشد.
- نیاز به فضای زیاد: این دستگاه به دلیل ابعاد بزرگ خود، نیاز به فضای زیادی برای نصب و استفاده دارد که در کارگاه‌هایی با محدودیت فضا، این ویژگی می‌تواند یک مشکل بزرگ باشد.
- پیچیدگی در تنظیمات اولیه: تنظیم دقیق ابزار و قطعه‌کار در این صفحه ممکن است زمان‌بر باشد. این دستگاه‌ها معمولاً برای تنظیم دقیق و هماهنگ‌سازی حرکات ابزار نیاز به تجربه و زمان بیشتری دارند.
- هزینه‌های بالا برای خرید و نگهداری: به دلیل ابعاد بزرگ و ساختار پیچیده، هزینه خرید و نگهداری این دستگاه‌ها بالاست. علاوه بر هزینه اولیه بالا، نگهداری منظم و تعمیرات دوره‌ای نیز هزینه‌بر خواهد بود.
- محدودیت در ماشین‌کاری اشکال پیچیده: این دستگاه بیشتر برای تراش سطوح صاف و مسطح مناسب است و توانایی کمتری در ماشین‌کاری اشکال پیچیده یا دقیق‌تر نسبت به دستگاه‌های فرز CNC دارد. بنابراین استفاده از آن برای قطعات با هندسه پیچیده مناسب نیست.
- مصرف انرژی بالا: صفحه تراش‌های دروازه‌ای به دلیل قدرت بالا و ابعاد بزرگ خود، معمولاً انرژی بیشتری مصرف می‌کنند. این ویژگی می‌تواند هزینه‌های انرژی را افزایش دهد و برای کارگاه‌های کوچک یا کم‌مصرف مقرون به صرفه نباشد.
- حساسیت به شرایط محیطی: برای دستیابی به دقت بالا، صفحه‌های تراش دروازه‌ای باید در محیطی با شرایط ثابت و کنترل‌شده نصب شوند. تغییرات دما، لرزش‌های غیرمطلوب یا رطوبت می‌تواند تاثیر منفی بر عملکرد دستگاه بگذارد.
- پیچیدگی در جابه‌جایی: به دلیل اندازه و وزن زیاد، جابه‌جایی یا حمل دستگاه به مکان‌های مختلف یا انتقال آن به کارگاه‌های مختلف می‌تواند دشوار و پرهزینه باشد.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات تراش CNC قطعات صنعتی، به صورت تخصصی و در تهران انجام می‌شود.
برای دریافت مشاوره رایگان با شماره 02166803043 تماس حاصل فرمایید.

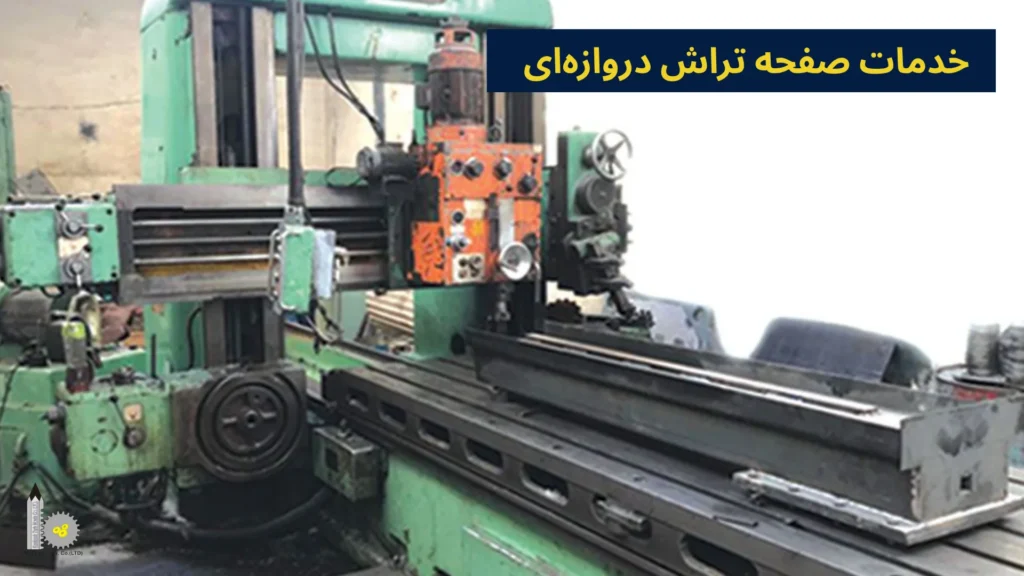

خدمات صفحه تراش دروازه‌ای
خدمات صفحه تراش دروازه‌ای در تهران به طور گسترده‌ای برای ماشین‌کاری سطوح بزرگ و مسطح مورد استفاده قرار می‌گیرند. این خدمات در صنایع مختلفی همچون ماشین‌سازی، قالب‌سازی، ریخته‌گری، نفت و گاز و صنایع سنگین کاربرد دارند. صفحه‌های تراش دروازه‌ای به دلیل توانایی در تراش قطعات با ابعاد بزرگ و دقت بالا برای تولید و تعمیر قطعاتی همچون شاسی ماشین‌آلات سنگین، قالب‌های صنعتی، پایه‌های تجهیزات و قطعات ریخته‌گری مناسب هستند. این ماشین‌ها می‌توانند سطوحی صاف و هم‌تراز ایجاد کنند که برای مونتاژ قطعات و افزایش دقت در فرآیندهای بعدی (مانند فرزکاری یا سنگ‌زنی) ضروری است.
این خدمات معمولاً به صورت سفارشی و مطابق با نیازهای خاص مشتریان ارائه می‌شود و شامل تنظیم دقیق ابعاد، ماشین‌کاری سطوح بزرگ و انجام عملیات پرداخت است. همچنین این دستگاه‌ها برای بازسازی و تعمیر قطعات فرسوده یا تاب‌دار نیز استفاده می‌شوند که به افزایش طول عمر و بهره‌وری تجهیزات کمک می‌کند.
