در دنیای تولید و ماشینکاری مدرن، دو عنصر بهرهوری و دقت از عوامل کلیدی موفقیت به شمار میآیند. یکی از ابزارهای مهمی که نقش بهسزایی در افزایش سرعت و خودکارسازی فرآیند تراشکاری ایفا میکند، بارفیدر (Bar Feeder) یا دستگاه تغذیه میله است. این دستگاه به عنوان یک مکمل حیاتی برای ماشینهای تراش CNC شناخته میشود و امکان تغذیه مداوم و خودکار میلههای خام را به داخل ماشین فراهم میسازد. با استفاده از بارفیدر زمان توقف دستگاه برای بارگذاری دستی قطعه کاهش یافته و تولید با سرعت بیشتری ادامه مییابد. در این مطلب با مفهوم بارفیدر تراش CNC، نحوه عملکرد، انواع مختلف آن، مزایا و کاربردهایش آشنا خواهیم شد.

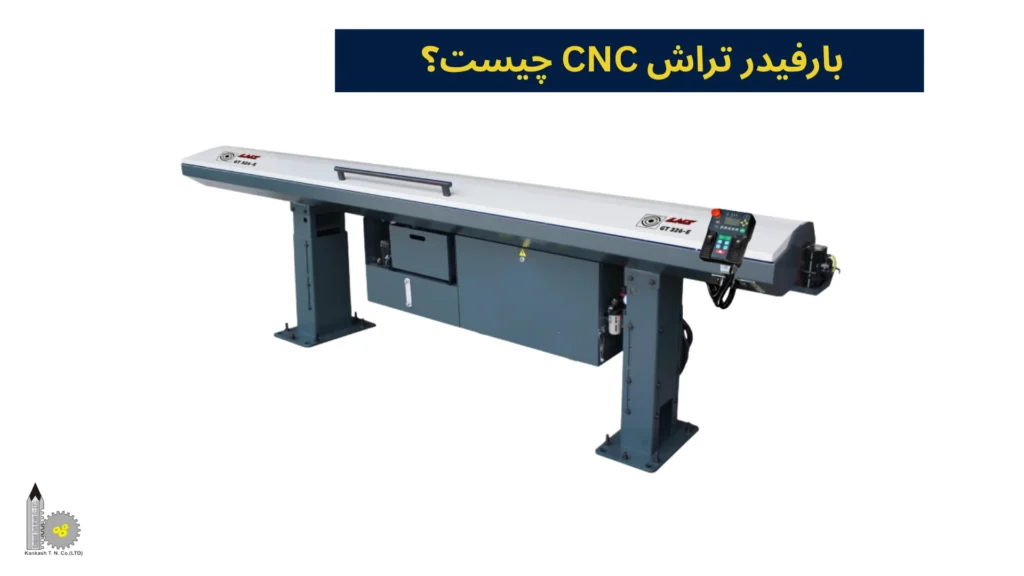

بارفیدر تراش CNC چیست؟
بارفیدر (Bar Feeder) در دستگاههای تراش CNC یکی از تجهیزات جانبی مهم است که برای افزایش بهرهوری و خودکارسازی فرآیند تولید استفاده میشود. وظیفه اصلی بارفیدر تراش CNC، تغذیه خودکار میلههای فلزی (بار) به داخل دستگاه تراش است، به طوری که اپراتور نیازی به مداخله دستی مکرر نداشته باشد. در تراشکاری CNC معمولا قطعات از روی میلههای بلند فلزی ماشینکاری میشوند. بارفیدر این میلهها را به صورت پیوسته وارد اسپیندل دستگاه میکند. این فرآیند باعث میشود که دستگاه بتواند به صورت مداوم و بدون وقفه کار کند که این قابلیت به ویژه در تولید انبوه اهمیت بسیار بالایی دارد. همچنین با استفاده از بارفیدر تراش CNC زمان توقف دستگاه برای تعویض دستی قطعه خام نیز به شدت کاهش پیدا میکند.
بارفیدرها در انواع مختلفی (از مدلهای ساده نیمهاتوماتیک گرفته تا مدلهای پیشرفته تماماتوماتیک با سیستمهای کنترلی دقیق) طراحی میشوند. برخی از آنها توانایی تنظیم قطر میله، سرعت تغذیه و همچنین طول پیشروی را دارند. استفاده از بارفیدر تراش CNC نه تنها بهرهوری و سرعت تولید را افزایش میدهد، بلکه ایمنی کار را نیز بیشتر میکند چرا که میزان دخالت دست انسان در فرآیند ماشینکاری را به حداقل میرساند.
سرویس تخصصی کنکاش طرح نوین: خدمات تراش CNC

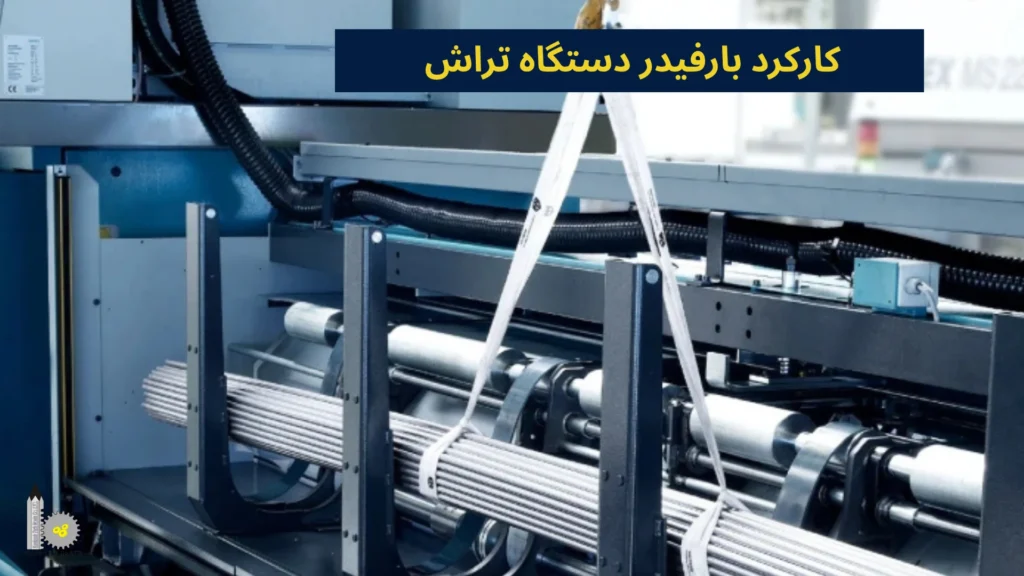

کارکرد بارفیدر دستگاه تراش
مکانیزم و نحوه عملکرد بارفیدر دستگاه تراش به طور مستقیم با کنترلر دستگاه در ارتباط است. این دستگاه از طریق نرمافزارهای اینترفیس به کامپیوترهای مخصوص متصل میشود که این امر باعث میشود عملیات ماشینکاری به شکلی منظم و دقیق انجام گردد. یکی از عوامل مهمی که در انتخاب بارفیدر تراش CNC باید مدنظر قرار گیرد، ابعاد و اندازه قطعهکار است. به ویژه طول قطعهکار که تاثیر زیادی در انتخاب نوع بارفیدر دارد.
بارفیدرها به طور کلی در دو اندازه اصلی تولید میشوند که شامل طولهای ۱.۵ متر و ۳ متر است. البته برخی از برندها انواع بزرگتر یا کوچکتر این دستگاهها را نیز عرضه میکنند. بنابراین قبل از خرید بارفیدر تراش CNC، باید نیازهای خاص خود را در نظر بگیرید. این دستگاهها بیشتر در کارخانهها و واحدهای تولیدی بهکار میروند چرا که عملیات ماشینکاری و تولید قطعات نیاز به عملکرد مداوم دارند. در سیستم بارفیدر تراش CNC، یک شمش بلند از مواد خام به داخل دستگاه هدایت میشود. بارفیدر شمش را گرفته و از داخل اسپیندل عبور میدهد. هر چه طول شمش بیشتر باشد، فرآیند ماشینکاری آن نیز زمان بیشتری میبرد. به همین دلیل این تجهیزات جانبی برای تولید قطعات بزرگتر و با ابعاد وسیعتر که نیاز به ماشینکاری یکنواخت دارند، دارای کاربرد بیشتری هستند.
بیشتر بخوانید: تارت دستگاه تراش سی ان سی چیست؟
انواع بارفیدر دستگاه تراش
بارفیدرها دستگاههایی هستند که برای خودکارسازی فرآیندهای تغذیه مواد خام به داخل دستگاههای CNC و تراشکاری، طراحی شدهاند و انواع گوناگونی دارند. در ادامه به معرفی انواع بارفیدر تراش CNC خواهیم پرداخت:
1- بارفیدر اتوماتیک
این نوع بارفیدرها به طور خودکار میلههای خام را به داخل دستگاه منتقل میکنند و با استفاده از سیستمهای پیشرفته، فرآیند تغذیه مواد را به دقت کنترل میکنند. این سیستمها امکان مدیریت بهتر مواد، افزایش دقت و همچنین کاهش خطاهای انسانی را فراهم میکنند. در نتیجه با استفاده از بارفیدر اتوماتیک، تولیدات با کیفیت بالاتر و بهرهوری بیشتری حاصل میشود.
2- بارفیدر دستی
این نوع بارفیدرها به دخالت اپراتور نیاز دارند و به طور معمول برای کارگاههای کوچکتر و یا تولیدات با حجم پایینتر طراحی شدهاند. این دستگاهها گزینهای مناسب برای کارهای دقیق و سفارشات خاص هستند که نیاز به نظارت مداوم دارند. با وجود نیاز به حضور اپراتور، این بارفیدرها به دلیل سادگی در استفاده و هزینه کمتر، برای مشاغل کوچک و تولیدات کمحجم انتخاب خوبی به حساب میآیند.
3- بارفیدر هیدرولیک
این نوع بارفیدرها برای هدایت قطعهکار به داخل دستگاه CNC از فشار روغن یا آب استفاده میکنند. این بارفیدرها به طور خاص برای قطعات بلندتر و نازکتر از نمونههای معمول طراحی شدهاند چرا که این قطعات ممکن است در حین ماشینکاری دچار انحراف یا خمیدگی شوند. با استفاده از این سیستمها، فشار به صورت مداوم به قطعهکار اعمال میشود تا حرکت آن به صورت دقیق و بدون آسیب انجام گیرد.
4- بارفیدر وزنهای
این نوع بارفیدرها دارای مخزنی برای ذخیرهسازی مواد خام هستند. این نوع بارفیدر تراش CNC بر اساس نیاز دستگاه و فراخوانی آن، قطعه جدید را به طور خودکار به داخل دستگاه هدایت میکند تا عملیات ماشینکاری بر روی آن انجام شود. این سیستم باعث افزایش کارایی و دقت در فرآیند تولید میشود زیرا تغذیه مداوم و بدون توقف قطعات، زمان انجام فرآیندها را کاهش داده و به بهبود بهرهوری کمک میکند.
5- بارفیدر رباتیک
این بارفیدرها قابلیت برنامهریزی دارند و امکان انجام وظایفی مانند بارگیری و تخلیه قطعات ماشینکاری شده، نظارت بر سطح موجودی قطعات و اطمینان از اجرای روان فرآیند تولید را به راحتی فراهم میکنند. این نوع بارفیدر تراش CNC همانطور که از نامش پیداست، عملکردی رباتیک دارد و برای اتوماسیون تولید در مقیاسهای بزرگ و سطوح بالا ایدهآل است. مکانیزم این بارفیدر به گونهای طراحی شده که نیاز به دخالت اپراتور را کاهش داده و در نتیجه ایمنی را در حین کار به طور چشمگیری افزایش میدهد. این ویژگیها باعث میشود که این دستگاهها گزینهای مناسب برای افزایش کارایی و کاهش خطاهای انسانی در محیطهای تولیدی پیچیده باشند.
6- بارفیدر پنوماتیک
اگر با ابزارهای بادی آشنایی داشته باشید به خوبی میدانید که آنها برای تامین انرژی مورد نیاز خود از هوای فشرده استفاده میکنند و بدین منظور کمپرسور هوا، یکی از مهمترین ملزومات آنها به شمار میرود. بارفیدرهای پنوماتیک یا بادی نیز با سرعت بسیار عالی برای کنترل و تنظیم قطرهای مختلف قطعات مورد استفاده قرار میگیرند.
جدول انواع Bar Feeder

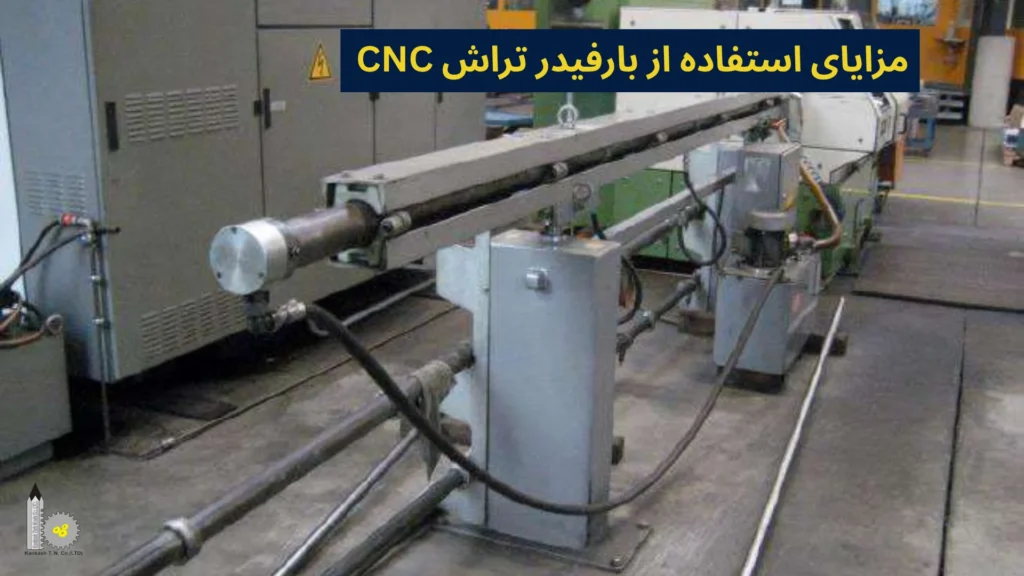

مزایای استفاده از بارفیدر تراش CNC
استفاده از بارفیدرها به عنوان یک ابزار مهم و حیاتی در دستگاههای تراش CNC دارای مزایای بسیار زیادی است که در ادامه به برخی از مهمترین آنها اشاره خواهیم کرد:
- افزایش بهرهوری و سرعت تولید: بارفیدر با تغذیه خودکار میلهها، امکان تولید پیوسته و بدون توقف را فراهم میکند. این فرآیند باعث کاهش زمانهای توقف برای بارگذاری دستی قطعات و در نتیجه افزایش سرعت تولید میشود.
- کاهش دخالت نیروی انسانی: با استفاده از بارفیدر، نیاز به اپراتور برای تعویض دستی قطعه یا مواد اولیه کاهش مییابد. این امر به اپراتور این امکان را میدهد که به چند دستگاه نظارت داشته باشد و وظایف دیگری را انجام دهد، در حالی که فرآیند تولید به طور خودکار ادامه دارد.
- دقت بالا و یکنواختی در تولید: بارفیدر مواد اولیه را با دقت بسیار بالا وارد دستگاه میکند که این امر باعث یکنواختی در فرآیند ماشینکاری میشود. به این ترتیب کیفیت قطعات تولید شده ثابت و قابل پیشبینی است.
- کاهش خطرات و افزایش ایمنی: از آنجایی که با استفاده از بارفیدر تراش CNC دیگر نیازی به باز و بسته کردن مکرر درب دستگاه توسط اپراتور نیست، خطرات ناشی از تماس با قطعات در حال حرکت کاهش مییابد و در نتیجه ایمنی کار افزایش پیدا میکند.
- کاهش زمانهای غیرمولد: با خودکار شدن فرآیند تغذیه زمانهایی که معمولاً صرف بارگذاری و تعویض قطعات میشود، به حداقل میرسد. این امر باعث میشود که دستگاه به طور مداوم و با کمترین میزان توقف کار کند.
- صرفهجویی در هزینهها: با کاهش نیاز به نیروی انسانی و افزایش سرعت تولید، هزینههای عملیاتی کاهش مییابد. علاوه بر این استفاده از بارفیدر تراش CNC باعث کاهش هدر رفتن مواد اولیه میشود چرا که طول پیشروی و اندازه مواد به دقت تنظیم خواهد شد.
- انعطافپذیری بالا: بارفیدرها قابلیت تنظیم برای انواع مختلف میلهها با قطر و طولهای متفاوت را دارند، بنابراین میتوانند برای تولید قطعات با ویژگیهای مختلف مورد استفاده قرار گیرند.
- افزایش عمر دستگاه: با کاهش نیاز به توقفهای مکرر و بهبود کارایی، فشار کمتری به دستگاه وارد میشود که این امر میتواند منجر به افزایش طول عمر دستگاه و کاهش هزینههای نگهداری شود.
- افزایش ظرفیت تولید: با استفاده از بارفیدر، تعداد قطعات تولیدی در یک بازه زمانی مشخص (به ویژه در تولیدات انبوه و قطعات مشابه) افزایش مییابد.
معایب و محدودیتهای Bar Feeder

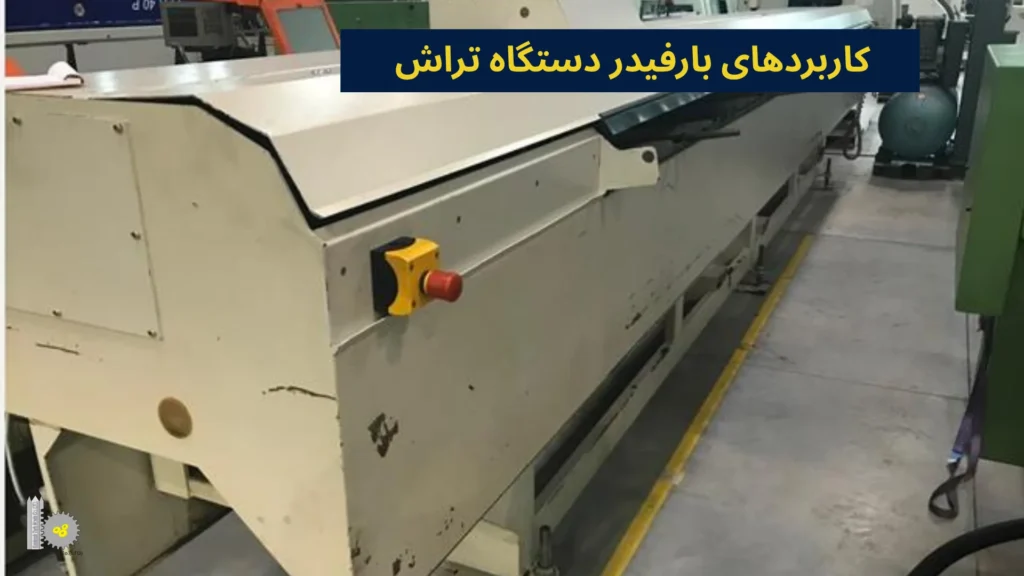

کاربردهای بارفیدر دستگاه تراش
کاربردهای بارفیدر تراش CNC در صنایع مختلف بسیار گسترده است. این دستگاه به طور خاص در تولیدات سری و انبوه که نیاز به دقت، سرعت و یکنواختی دارند بسیار مفید است. در ادامه به برخی از مهمترین کاربردهای بارفیدر تراش CNC اشاره خواهیم کرد:
- تولید انبوه قطعات یکسان: بارفیدر برای تولید قطعات یکسان در حجم بالا بسیار مناسب است. در صنایعی که نیاز به تولید تعداد زیادی قطعه مشابه دارند، استفاده از بارفیدر باعث افزایش سرعت تولید و کاهش هزینههای کارگری میشود. این کاربرد به ویژه در تولید قطعات کوچک و متوسط مانند پیچها، مهرهها، واشرها و قطعات دقیق بسیار رایج است.
- تولید قطعات خودرویی: از بارفیدرها به طور ویژه در صنعت خودروسازی (جایی که تولید قطعات پیچیده و متعدد از نظر دقت بسیار اهمیت دارد) استفاده میشود. این قطعات میتوانند شامل اجزای موتور، سیستم تعلیق، قطعات داخلی و بیرونی خودروها باشند که نیاز به تولید در مقیاس وسیع و با دقت بالا دارند.
- تولید قطعات الکترونیکی: در صنایع الکترونیک بسیاری از قطعات کوچک و پیچیده که نیاز به دقت بالایی دارند، باید به صورت انبوه تولید شوند. بارفیدر میتواند در تولید قطعاتی مانند سوئیچها، اتصالات و قطعات مدار چاپی (PCB) با دقت و سرعت بالا مورد استفاده قرار گیرد.
- تولید قطعات پزشکی: در صنعت پزشکی تولید قطعات دقیق و با کیفیت برای ابزارآلات پزشکی و تجهیزات درمانی اهمیت بسیار بالایی دارد. بارفیدر در تولید قطعات پزشکی مانند پروتزها، ابزار جراحی و تجهیزات تصویربرداری پزشکی به کار میرود.
- تولید قطعات صنایع هوافضا: صنعت هوافضا نیاز به قطعات دقیق و با کیفیت بالا دارد که در مقیاسهای بزرگ تولید میشوند. استفاده از بارفیدر در این صنعت برای تولید قطعاتی مانند اتصالات، شفتها و قطعات موتور هواپیما مفید است.
- تولید قطعات صنعتی: بارفیدر در تولید قطعات مختلف صنعتی مانند یاتاقانها، چرخدندهها، شفتها و دیگر قطعات ماشینآلات کاربرد دارد. این قطعات معمولاً باید از مواد مختلف ساخته شوند و نیاز به دقت بالا در تولید دارند.
- تولید قطعات تجهیزات کشاورزی: در صنایع کشاورزی و ماشینآلات مربوط به آن، بارفیدر در تولید قطعات مورد نیاز برای تراکتورها، کمباینها و دیگر ماشینآلات استفاده میشود. این قطعات باید مقاومت بالایی داشته باشند و تولید آنها معمولاً به صورت انبوه انجام میشود.
- تولید قطعات در صنایع نفت و گاز: صنعت نفت و گاز نیاز به قطعات خاصی دارد که باید در شرایط دشوار و تحت فشارهای زیاد عمل کنند. بارفیدر در تولید این قطعات حساس مانند اتصالات، فلنجها و دیگر قطعات صنعتی با ابعاد و دقت خاص بسیار مفید است.
- تولید قطعات ابزارآلات: ابزارهای دقیق مورد استفاده در صنایع مختلف نیاز به تولید پیوسته دارند. بارفیدر در تولید انواع ابزارهای برشی، متهها، تیغهها و سایر ابزارهای مورد استفاده در ماشینکاری به کار میرود.
- تولید قطعات تزئینی و جواهرات: در تولید قطعات تزئینی و جواهرات بارفیدر میتواند برای ماشینکاری دقیق قطعاتی با اندازهها و اشکال مختلف از جمله حلقهها، دستبندها و گردنبندها استفاده شود. این کاربرد در صنایع جواهرسازی کمک میکند تا فرآیند تولید به صورت خودکار و دقیق انجام شود.
- تولید قطعات قالبسازی: در صنعت قالبسازی بسیاری از قطعات نیاز به تولید با دقت بالا دارند. بارفیدر میتواند در تولید قطعات قالبسازی که باید برای تولید انبوه در خطوط تولید استفاده شوند، به طور مؤثری به کار رود.
- استفاده در تولید قطعات یدکی و لوازم خانگی: در تولید قطعات یدکی برای لوازم خانگی مانند یخچالها، ماشینهای لباسشویی و تهویهها، بارفیدر به طور مؤثری برای تولید قطعات یکسان در مقیاسهای وسیع مورد استفاده قرار میگیرد.
- افزایش کارایی در تولید قطعات سفارشی: بارفیدر میتواند برای تولید قطعات خاص با ویژگیهای خاص نیز مورد استفاده قرار گیرد. به ویژه در تولید قطعاتی که باید به صورت خاص و بر اساس درخواست مشتری طراحی شوند، بارفیدر به افزایش کارایی و سرعت تولید کمک میکند.
جدول کاربردهای Bar Feeder در صنایع مختلف
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
بارفیدر چگونه کار میکند؟
بار فیدر یک سیستم تغذیه خودکار است که میلگرد یا لوله خام را بدون دخالت مداوم اپراتور به داخل اسپیندل دستگاه تراش CNC هدایت میکند. ابتدا شاخههای میلگرد در مخزن یا خشاب بار فیدر قرار میگیرند. سپس با شروع برنامه ماشینکاری، سیستم تغذیه، میلگرد را با دقت مشخص به داخل اسپیندل هدایت میکند و دستگاه تراش عملیات برش، تراشکاری، سوراخکاری یا رزوهزنی را روی آن انجام میدهد. پس از پایان ماشینکاری هر قطعه، قطعه آماده از میلگرد جدا شده و Bar Feeder بهصورت خودکار مقدار موردنیاز از میلگرد را برای تولید قطعه بعدی وارد دستگاه میکند.
این فرآیند تا پایان شاخه میلگرد یا اتمام برنامه تولید بهصورت کاملاً خودکار تکرار میشود. به همین دلیل، استفاده از Bar Feeder باعث کاهش زمان توقف دستگاه، افزایش سرعت تولید، کاهش دخالت اپراتور، بهبود تکرارپذیری و افزایش بهرهوری در تولید انبوه میشود. این سیستم در خطوط تولیدی که تعداد زیادی قطعه استوانهای یا محوری با ابعاد یکسان تولید میکنند، نقش مهمی در اتوماسیون فرآیند تراشکاری CNC دارد.
هنگام انتخاب Bar Feeder به چه نکاتی توجه کنیم؟
برای انتخاب Bar Feeder مناسب، ابتدا باید نوع دستگاه تراش CNC، قطر و طول میلگردهای مصرفی و حجم تولید را بررسی کنید. ظرفیت بار فیدر باید با ابعاد مواد اولیه و مشخصات اسپیندل دستگاه سازگار باشد تا فرآیند تغذیه بدون لرزش و وقفه انجام شود. همچنین اگر تولید انبوه در برنامه کاری شما قرار دارد، انتخاب مدلی با خشاب بزرگتر و قابلیت تغذیه پیوسته میتواند بهرهوری خط تولید را به میزان قابلتوجهی افزایش دهد.
علاوه بر این، سرعت و دقت تغذیه، نوع سیستم محرک (سروو یا هیدرولیک)، سازگاری با کنترلر CNC، سهولت تنظیم و تعویض میلگرد، میزان صدا و لرزش، دسترسی به قطعات یدکی و خدمات پس از فروش نیز از عوامل مهم در انتخاب Bar Feeder هستند. بررسی این موارد باعث میشود سیستم تغذیه با دستگاه تراش CNC هماهنگی کامل داشته باشد و ضمن کاهش زمان توقف، کیفیت و پایداری فرآیند تولید نیز افزایش یابد.
سوالات متداول
Bar Feeder چیست؟
Bar Feeder یا بار فیدر، یک سیستم تغذیه خودکار است که میلگرد یا لوله خام را بهصورت خودکار وارد دستگاه تراش CNC میکند تا فرآیند تولید بدون وقفه و با حداقل دخالت اپراتور انجام شود.
Bar Feeder چگونه کار میکند؟
این سیستم میلگرد را از مخزن یا خشاب دریافت کرده و با هماهنگی کنترلر دستگاه، آن را به داخل اسپیندل هدایت میکند. پس از اتمام ماشینکاری هر قطعه، بهصورت خودکار مقدار لازم از میلگرد را برای تولید قطعه بعدی تغذیه میکند.
استفاده از Bar Feeder چه مزایایی دارد؟
افزایش سرعت تولید، کاهش زمان توقف دستگاه، کاهش دخالت اپراتور، بهبود تکرارپذیری، کاهش خطای انسانی و افزایش بهرهوری از مهمترین مزایای Bar Feeder هستند.
Bar Feeder برای چه دستگاههایی مناسب است؟
این سیستم معمولاً روی دستگاههای تراش CNC، بهویژه ماشینهایی که قطعات استوانهای را بهصورت پیوسته و در تیراژ بالا تولید میکنند، مورد استفاده قرار میگیرد.
هنگام خرید Bar Feeder به چه نکاتی باید توجه کرد؟
سازگاری با دستگاه تراش CNC، قطر و طول میلگرد، ظرفیت خشاب، سرعت و دقت تغذیه، نوع سیستم محرک، خدمات پس از فروش و دسترسی به قطعات یدکی از مهمترین معیارهای انتخاب هستند.
Bar Feeder در چه صنایعی کاربرد دارد؟
Bar Feeder در صنایع خودروسازی، ماشینسازی، پزشکی، هوافضا، هیدرولیک، پنوماتیک و سایر خطوط تولید قطعات فلزی که نیاز به ماشینکاری مداوم دارند، کاربرد گستردهای دارد.
