ابر نقاط یکی از مفاهیم کلیدی در دنیای فناوری و علوم مهندسی است که در سالهای اخیر در صنایع مختلف به ویژه در پردازش تصویر، مدلسازی سه بعدی و تحلیل دادههای فضایی توجهات زیادی را به خود جلب کرده است. این فناوری موفق شده در بسیاری از حوزهها، از جمله معماری، خودروسازی، پزشکی، کشاورزی، هنر و … انقلابی ایجاد کند. کاربردهای گسترده ابر نقاط سبب شده که صنایع مختلف از این تکنولوژی برای بهبود دقت طراحیها، بهینهسازی فرآیندها، تحلیل دادههای فضایی و یا حتی حفظ آثار باستانی استفاده کنند.
در این مطلب به بررسی مفهوم ابر نقاط و کاربردهای آن در صنایع مختلف خواهیم پرداخت تا نشان دهیم چگونه این تکنولوژی میتواند تحولات گستردهای در دنیای امروزی ایجاد کند.

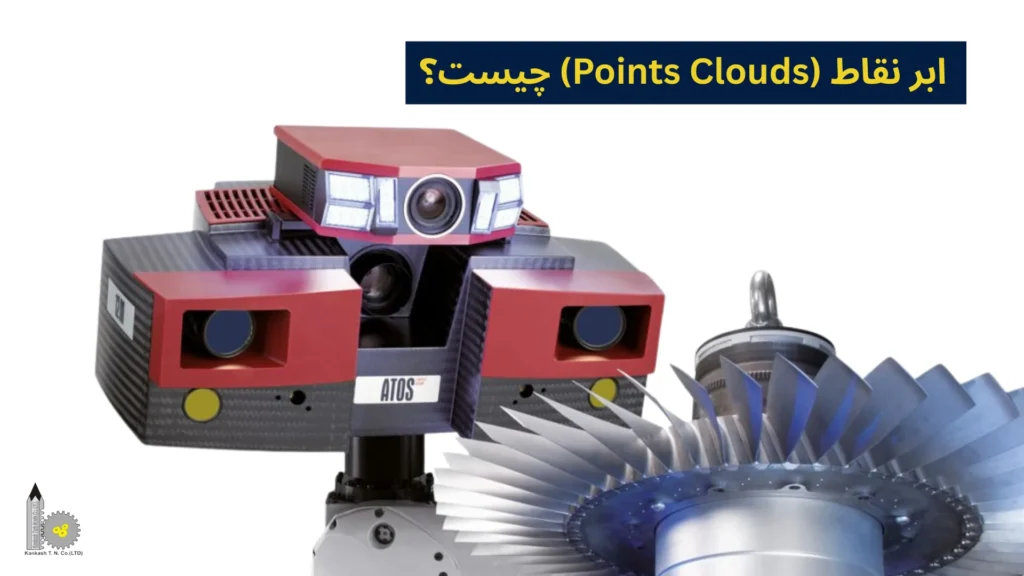

ابر نقاط (Points Clouds) چیست؟
ابر نقاط یا همان Points Clouds به مجموعهای از نقاط در فضا گفته میشود که معمولاً در محیطهای سه بعدی به طور تصادفی توزیع شدهاند. این نقاط میتوانند ویژگیهای مختلفی از جمله مختصات فضایی و ویژگیهای هندسی دیگر را داشته باشند. ابر نقاط در علوم کامپیوتر و به ویژه در پردازش تصویر و بینایی ماشین، کاربردهای زیادی دارد.
یکی از رایجترین کاربردهای آنها در مدلسازی سه بعدی و بازسازی هندسی اشیاء است. به طور مثال در فناوری لیزر اسکن سه بعدی، با استفاده از دستگاههای اسکنر لیزری، نقاط مختلف سطح یک جسم و یا محیط به طور دقیق ثبت میشوند و یک ابر نقطه تشکیل میشود که از این نقاط برای ایجاد مدلهای سه بعدی استفاده میشود.
در این فرآیند، ابر نقاط میتوانند حاوی اطلاعات زیادی در مورد شکل، اندازه و همچنین موقعیت اجسام باشند. این اطلاعات میتوانند به طور موثری برای طراحی، شبیهسازی یا تحلیلهای علمی و مهندسی استفاده شوند. به عنوان مثال در صنایع خودروسازی، معماری و ساخت و ساز، مدلهای سه بعدی تولید شده از ابر نقاط برای شبیهسازی و تحلیل دقیق فضاها و اجسام به کار میروند.
سرویس تخصصی ما: خدمات اسکن سه بعدی در تهران
جدول مقایسه Point Cloud، Mesh و مدل CAD
Point Cloud چگونه ایجاد میشود؟
Point Cloud یا ابر نقاط زمانی ایجاد میشود که یک اسکنر سهبعدی با استفاده از فناوریهایی مانند لیزر یا نور ساختاریافته، سطح قطعه را از زوایای مختلف اسکن کند. در این فرآیند، دستگاه میلیونها نقطه را با مختصات سهبعدی (X، Y و Z) ثبت میکند و مجموعه این نقاط، هندسه واقعی قطعه را با دقت بسیار بالا نمایش میدهد. هرچه دقت اسکنر و تعداد نقاط ثبتشده بیشتر باشد، مدل اولیه نیز جزئیات بیشتری خواهد داشت.
پس از پایان اسکن، دادههای Point Cloud وارد نرمافزارهای پردازش میشوند تا نویزها حذف، نقاط اضافی اصلاح و اطلاعات برای مراحل بعدی آماده شوند. در ادامه، ابر نقاط به مدل Mesh و سپس به مدل CAD تبدیل میشود تا بتوان از آن در مهندسی معکوس، کنترل کیفیت، طراحی مجدد و ساخت قطعات صنعتی استفاده کرد.

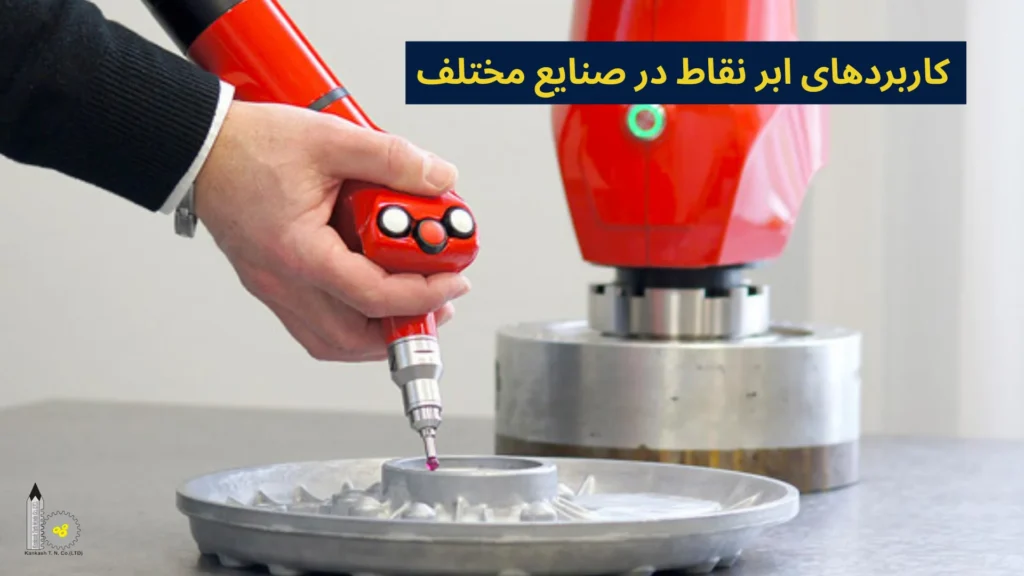

کاربردهای ابر نقاط در صنایع مختلف
فناوری ابر نقاط در سالهای اخیر بسیار مورد توجه کسب و کارها قرار گرفته و به ابزاری پیشرفته با کاربردهای گسترده در صنایع مختلف تبدیل شده است. ابر نقاط در صنایع مختلف کاربردهای فراوانی دارند که در ادامه به برخی از مهمترین آنها اشاره خواهیم کرد:
- معماری و ساخت و ساز: معماران، مهندسان و طراحان میتوانند با استفاده از فناوری ابر نقاط، وب سایت و یا محل پروژه را به طور دقیق اندازهگیری کرده و پروژه خود را بر این اساس برنامهریزی کنند. همچنین بسیاری از کسب و کارهای ساختمانی از این فناوری برای بنا کردن پایهای جهت طراحی ساختمان استفاده میکنند به این صورت که با استفاده از فناوری ابر نقاط یک مدل سه بعدی از ساختمان ایجاد کرده و سپس شروع به ساخت و ساز میکنند.
- نقشهبرداری سه بعدی و برنامهریزی شهری: از فناوری ابر نقاط در نقشهبرداری سنتی و برنامهریزی شهری نیز استفاده میشود چرا که با ثبت نقاط با استفاده از اسکنرهای لیزر و یا فتوگرامتری، امکان ایجاد نقشههای سه بعدی بسیار دقیق از مناظر، ساختمانها و زیرساختها با این تکنولوژی فراهم میشود. این مدلهای سه بعدی از تمامی ساختارها، جادهها و همینطور سایر ویژگیهای شهرها تولید میشوند و مکان اجسام و همچنین ارتفاع آنها را نیز مشخص میکنند.
- واقعیت مجازی و واقعیت افزوده: فناوری ابر نقاط به طور گسترده در صنایع واقعیت مجازی (VR) و واقعیت افزوده (AR) مورد استفاده قرار میگیرد چرا که کاربران میتوانند با استفاده از مدلهای ابر نقاط در تنظیمات VR/AR، محیط مجازی را با واقعگرایی استثنایی کاوش کنند.
- کنترل کیفیت و بازرسی صنعتی: تولید ابر نقاط در یک محیط صنعتی نقش مهمی در فرآیندهای بازرسی و کنترل کیفیت ایفا میکند چرا که با ثبت تصاویر سه بعدی دقیق از اشیاء ساخته شده، اندازهگیری دقیق، تشخیص عیب و تجزیه و تحلیل ساختاری امکانپذیر میشود.
- رباتیک و وسایل نقلیه خودمختار: توسعه سیستمهای رباتیک و وسایل نقلیه خودران (AVs) به شدت به فناوری پوینت کلود بستگی دارد. حسگرهای LiDAR به وسایل نقلیه خودران (AVs) اجازه میدهند تا محیطهای پیچیده را اسکن و هدایت کنند. آنها از دادههای Point Cloud برای شناسایی موانع، تعیین بهترین مسیر و جلوگیری از برخورد استفاده میکنند.
- خودروسازی: در طراحی و تولید خودروها، از ابر نقاط برای اسکن بدنه خودرو و قطعات مختلف استفاده میشود. این دادهها به مهندسان کمک میکنند تا طراحیهای بهینهتری ایجاد کرده و فرآیندهای تولید را دقیقتر کنترل کنند. همچنین، در بازسازی تصادفات یا تحلیل تصادفات نیز از ابرنقاط برای شبیهسازی و تحلیل دقیق استفاده میشود.
- پزشکی: در پزشکی و به ویژه در جراحیهای دقیق و بازسازیهای آناتومیکی، ابر نقاط از طریق اسکنهای سه بعدی به پزشکان این امکان را میدهد که تصویر دقیقی از بدن بیمار به دست آورند. این اطلاعات میتواند در جراحیهای مینیمال و طراحی پروتزها و ایمپلنتها نیز استفاده شود.
- کشاورزی و محیط زیست: در کشاورزی، از فناوری ابر نقاط برای نظارت بر تغییرات زمین و تحلیل الگوهای رشد محصولات استفاده میشود. همچنین در حفظ محیط زیست، ابر نقاط میتوانند برای شبیهسازی و تحلیل اکوسیستمها یا نظارت بر تخریبهای طبیعی مانند آتشسوزیها یا سیلابها مفید باشند.
- تولید و مهندسی: در فرآیندهای تولید، ابر نقاط برای نظارت بر کیفیت و دقت قطعات تولیدی به کار میرود. اسکن کردن قطعات و مقایسه آنها با طراحیهای دیجیتال میتواند خطاها را شناسایی کرده و از تولید قطعات معیوب جلوگیری کند.
- هنر و میراث فرهنگی: برای حفاظت از آثار باستانی و هنری، ابر نقاط به کمک اسکنرهای سه بعدی میآید تا مدلهای دیجیتال دقیقی از آثار هنری و یا بناهای تاریخی ایجاد کنند. این امر به مرمتکاران کمک میکند تا آثار را بازسازی کنند یا آنها را برای بازدید مجازی در اختیار عموم قرار دهند.
بیشتر بخوانید: اسکنر سه بعدی چیست؟

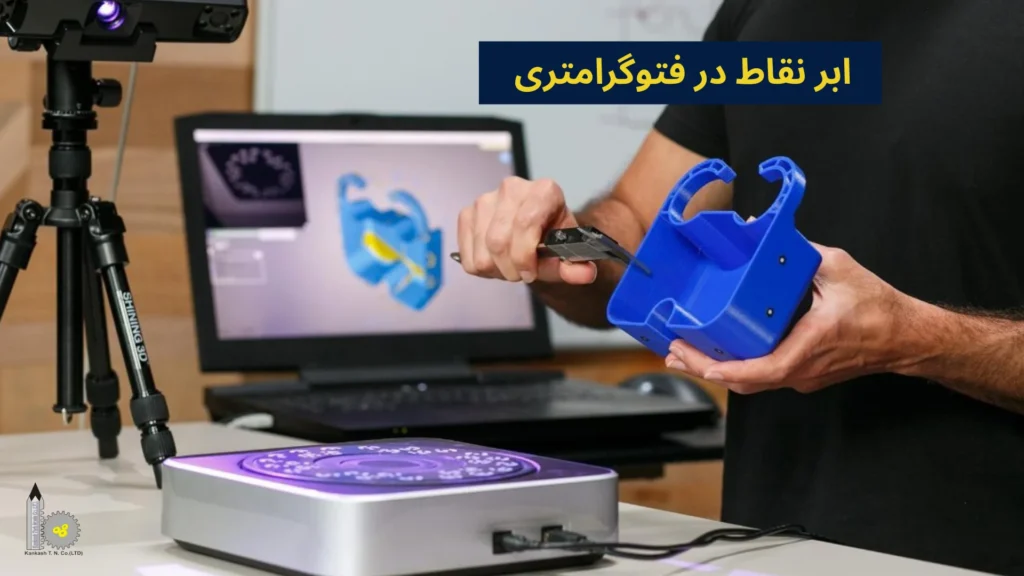

ابر نقاط در فتوگرامتری
فرآیند ابر نقاط فتوگرامتری (Photogrammetric Point Cloud) یکی از روشهای مهم در نقشهبرداری و مدلسازی سه بعدی است که با استفاده از تصاویر دیجیتال به استخراج اطلاعات مکانی از سطح زمین یا اجسام مختلف میپردازد. این فرآیند معمولاً در فتوگرامتری دیجیتال و به کمک نرمافزارهای تخصصی انجام میشود. در ابتدا، مجموعه تصاویری از یک شیء و یا منطقه به طور همزمان یا از زوایای مختلف گرفته میشود. این تصاویر معمولاً توسط دوربینهای دیجیتال با کیفیت بالا و تجهیزات خاص نظیر پهپاد یا هواپیماها ثبت میشوند.
تصاویر دریافتی باید از نظر پوشش مناسب و همپوشانی بالایی داشته باشند تا برای پردازش بهتر و دقیقتر استفاده شوند. سپس با استفاده از نرمافزارهای فتوگرامتری، نقاط مشخصی در تصاویر شناسایی شده و بین تصاویر مختلف تطبیق داده میشوند. این نقاط به عنوان نقاط مشترک یا “نقاط کنترل” شناخته میشوند و بدین ترتیب فرآیند بازسازی سه بعدی آغاز میشود.
نرمافزار با تحلیل روابط هندسی بین تصاویر، موقعیت سه بعدی هر نقطه را محاسبه کرده و یک ابر نقطه سه بعدی از سطح مورد نظر تولید میکند. این ابر نقاط به طور دقیق ابعاد و موقعیت مکانی اشیاء را مدلسازی میکند و میتواند برای اهداف مختلفی نظیر نقشهبرداری، مدلسازی سه بعدی، تحلیل جغرافیایی و حتی نظارت بر تغییرات محیطی مورد استفاده قرار گیرد.
مشاوره و ثبت سفارش اسکن سه بعدی
برای دریافت مشاوره تخصصی، استعلام قیمت و ثبت سفارش خدمات اسکن سه بعدی با کارشناسان کنکاش طرح نوین تماس بگیرید. کارشناسان ما از طریق شمارههای 021-66803043 و 09121095695 آماده پاسخگویی به شما هستند.

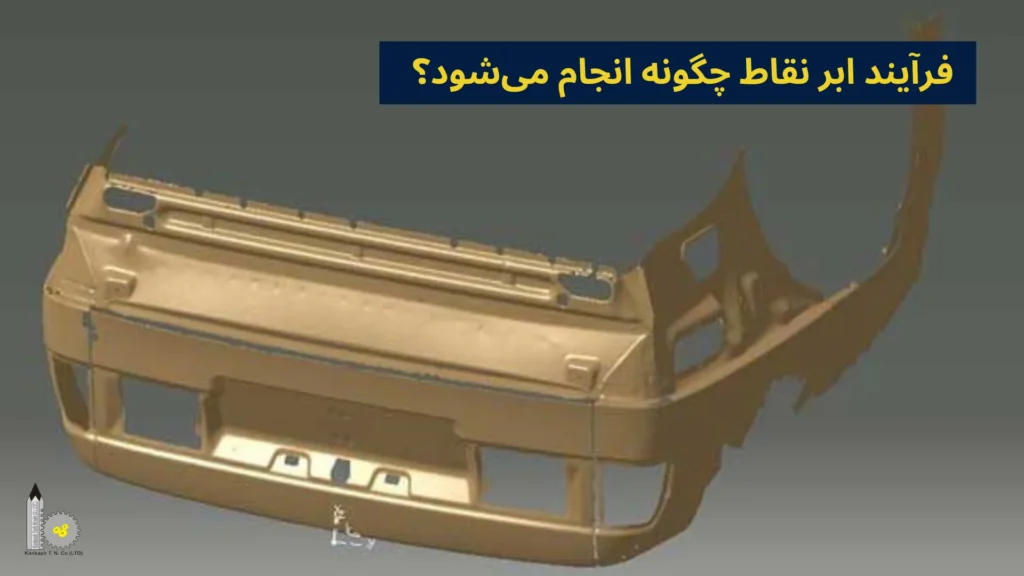

فرآیند ابر نقاط چگونه انجام میشود؟
برای تهیه فایل ابر نقاط یک قطعه در مهندسی معکوس، از دستگاههای اسکنر مخصوص استفاده میشود. این دستگاهها سطح خارجی قطعه را اسکن میکنند، سپس سطح خارجی آن را در قالب مجموعهای از نقاط با مختصات مشخص در یک فایل جمعآوری میکنند. دستگاههای اندازهبرداری قطعات به دو گروه اصلی تماسی و غیرتماسی تقسیمبندی میشوند:
- اسکن تماسی: اسکنرهای سه بعدی تماسی از طریق تماس و لمس قطعه مورد نظر، اطلاعات مورد نیاز را جمعآوری میکنند. در این روش قطعه مورد نظر پرداخته میشود تا به حد قابل قبولی از صافی سطح برسد تا قابل اسکن گرفتن باشد. این نوع اسکنرها دقت بسیار بالایی دارند و معمولا در کنترل کیفیت استفاده میشوند.
- اسکن غیرتماسی: اسکنرهای سه بعدی غیرتماسی از طریق پرتوافشانی و انعکاس پرتوهای منتشر شده اطلاعات مورد نیاز را جمعآوری میکنند. این روش راهی سریع و ساده به منظور ایجاد فایل سه بعدی از یک نمونه واقعی و همچنین اسکن قطعات دارای سطح بالایی از جزئیات به شمار میرود.
سپس فرآیند تهیه ابر نقاط آغاز میشود. ابر نقاط از طریق فناوریهایی مانند اسکنرهای لیزری سه بعدی یا سنسورهای تصویری تولید میشود. این فرآیند معمولاً شامل مراحل زیر است:
- انتخاب دستگاه اسکنر یا سنسور: برای تولید ابر نقاط، ابتدا باید از دستگاههایی استفاده کرد که توانایی ثبت نقاط دقیق در فضای سه بعدی را دارند. رایجترین دستگاهها شامل اسکنرهای لیزری سه بعدی، دوربینهای استریو و سنسورهای عمق هستند. این دستگاهها میتوانند از یک سطح یا محیط خاص دادههای فضایی را جمعآوری کنند.
- اسکن سطح یا محیط: دستگاه اسکنر لیزری با ارسال پرتوهای لیزری به سمت سطح مورد نظر، زمان بازگشت این پرتوها را اندازهگیری میکند. این زمان به طور دقیق تعیین میکند که هر نقطه از سطح مورد نظر در کجا قرار دارد. به همین ترتیب، اطلاعات مکان هر نقطه در فضای سه بعدی به دست میآید.
- جمعآوری دادهها: هر بار که پرتو لیزر به سطح برخورد میکند و بازمیگردد، یک نقطه دقیق در فضای سه بعدی ثبت میشود. این نقاط به طور مکرر و در جهات مختلف اسکن میشوند تا تصویری دقیق از سطح یا جسم مورد نظر به دست آید. این دادهها به صورت یک مجموعه از نقاط سه بعدی با مختصات دقیق ذخیره میشوند.
- پردازش دادهها: پس از اسکن، دادههای جمعآوریشده به صورت یک ابر نقطه نمایش داده میشوند. این دادهها میتوانند برای مدلسازی سه بعدی، تحلیل هندسی یا دیگر کاربردها مورد استفاده قرار گیرند. در این مرحله، نقاط ممکن است نیاز به تصفیه و اصلاح داشته باشند تا از مشکلاتی مانند نقاط اضافی یا نویز جلوگیری شود.
- تولید مدلهای سه بعدی: پس از پردازش و تصفیه دادهها، ابر نقاط میتواند برای ساخت مدلهای سه بعدی دقیق از سطح یا جسم مورد نظر استفاده شوند. این مدلها در نرمافزارهای طراحی و شبیهسازی برای تحلیلهای بیشتر، طراحیهای مهندسی یا بازسازیهای دیجیتال مورد استفاده قرار میگیرند.
ارتباط بین ابر نقاط و اسکن سه بعدی چیست؟
ابر نقاط (Point Cloud) یکی از مهمترین خروجیهای فرایند اسکن سه بعدی است. هنگامی که یک قطعه یا جسم توسط اسکنر سه بعدی اسکن میشود، دستگاه هزاران تا میلیونها نقطه را از سطح جسم ثبت میکند. این نقاط دارای مختصات دقیق در فضای سهبعدی هستند و در کنار یکدیگر شکل کلی هندسه قطعه را تشکیل میدهند. به مجموعه این نقاط، ابر نقاط گفته میشود که پایه و اساس بازسازی مدل سهبعدی محسوب میشود.
پس از ایجاد ابر نقاط، دادههای خام پردازش شده و نقاط اضافی یا نویزها حذف میشوند. سپس از این اطلاعات برای ساخت مش سهبعدی (Mesh)، مدل CAD و انجام مهندسی معکوس استفاده میشود. هرچه تراکم و دقت ابر نقاط بیشتر باشد، مدل نهایی جزئیات بیشتری از قطعه اصلی را نمایش خواهد داد و نتایج دقیقتری برای طراحی، کنترل کیفیت و ساخت مجدد قطعات به دست میآید.
جدول مراحل استفاده از ابر نقاط
| مرحله | شرح فرآیند |
|---|---|
| 1. آمادهسازی قطعه | آمادهسازی برای اسکن |
| 2. اسکن سهبعدی | تولید ابر نقاط |
| 3. پردازش دادهها | حذف نویز و بهینهسازی |
| 4. مشسازی | ایجاد مدل مش (STL) |
| 5. بازسازی CAD | ساخت مدل مهندسی |
| 6. کنترل و اصلاح | تطبیق و اصلاح هندسه |
| 7. خروجی نهایی | تحویل فایل CAD |
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
کاربردهای Point Cloud در صنعت
Point Cloud یکی از مهمترین دادههای اولیه در صنایع مهندسی و تولید است و به دلیل ثبت دقیق هندسه قطعات، در پروژههایی که به اندازهگیری سهبعدی، تحلیل ابعادی و بازسازی مدلهای مهندسی نیاز دارند، کاربرد گستردهای دارد. این دادهها امکان بررسی دقیق قطعات بدون تماس مستقیم را فراهم کرده و پایه اصلی بسیاری از فرآیندهای دیجیتال در صنعت محسوب میشوند.
مهمترین کاربردهای Point Cloud شامل مهندسی معکوس، کنترل کیفیت قطعات، مقایسه قطعه تولیدشده با مدل CAD، طراحی و بازسازی قطعات صنعتی، مستندسازی تجهیزات و ماشینآلات، ساخت قطعات یدکی، قالبسازی و بازرسی ابعادی است. در بسیاری از پروژهها، دادههای Point Cloud پس از پردازش به مدلهای Mesh و CAD تبدیل میشوند تا در فرآیندهای ماشینکاری CNC، تولید مجدد قطعات و توسعه محصولات جدید مورد استفاده قرار گیرند.
مزایا و محدودیتهای Point Cloud
Point Cloud یکی از دقیقترین روشهای ثبت اطلاعات سهبعدی قطعات است و امکان برداشت سریع هندسه، ثبت جزئیات پیچیده و اندازهگیری بدون تماس را فراهم میکند. این ویژگیها باعث شده است که ابر نقاط در مهندسی معکوس، کنترل کیفیت، بازرسی ابعادی و مستندسازی تجهیزات صنعتی کاربرد گستردهای داشته باشد. همچنین، دادههای Point Cloud مبنای مناسبی برای تولید مدلهای Mesh و CAD با دقت بالا هستند.
در کنار این مزایا، دادههای Point Cloud معمولاً حجم بسیار بالایی دارند و برای استفاده در فرآیندهای طراحی یا ساخت، باید توسط نرمافزارهای تخصصی پردازش شوند. علاوه بر این، کیفیت نهایی ابر نقاط به عواملی مانند دقت اسکنر، شرایط محیطی، جنس و بازتاب سطح قطعه و نحوه انجام اسکن بستگی دارد. به همین دلیل، انتخاب تجهیزات مناسب و پردازش صحیح دادهها نقش مهمی در دستیابی به یک مدل سهبعدی دقیق و قابل استفاده دارد.
سوالات متداول
Point Cloud چیست؟
Point Cloud یا ابر نقاط مجموعهای از میلیونها نقطه سهبعدی است که پس از اسکن یک قطعه، شکل و ابعاد آن را با دقت بالا نمایش میدهد.
Point Cloud چگونه ایجاد میشود؟
ابر نقاط با استفاده از اسکنرهای سهبعدی لیزری یا نور ساختاریافته ایجاد میشود که مختصات سهبعدی سطح قطعه را ثبت میکنند.
تفاوت Point Cloud و Mesh چیست؟
Point Cloud فقط شامل نقاط سهبعدی است، اما Mesh از اتصال این نقاط به یک شبکه مثلثی تشکیل میشود و نمایش کاملتری از سطح قطعه ارائه میدهد.
آیا Point Cloud همان مدل CAD است؟
خیر، Point Cloud داده خام حاصل از اسکن است و برای استفاده در طراحی و تولید باید به مدل CAD تبدیل شود.
Point Cloud در چه صنایعی کاربرد دارد؟
این فناوری در مهندسی معکوس، کنترل کیفیت، خودروسازی، هوافضا، قالبسازی، تجهیزات پزشکی و تولید قطعات صنعتی کاربرد گستردهای دارد.
چه نرمافزارهایی از فایلهای Point Cloud پشتیبانی میکنند؟
نرمافزارهایی مانند Geomagic Design X، PolyWorks، Autodesk ReCap، Siemens NX و SolidWorks میتوانند دادههای Point Cloud را پردازش یا به مدل CAD تبدیل کنند.
