در دنیای صنعت و تولید، ماشین‌کاری یکی از اساسی‌ترین فرآیندهایی است که برای شکل‌دهی و برش قطعات فلزی و غیرفلزی به کار می‌رود. در میان ابزارهای مختلف مورد استفاده در این زمینه، دستگاه فرز منوال (Manual Milling Machine) جایگاه ویژه‌ای دارد. این دستگاه که از قدیمی‌ترین و پرکاربردترین تجهیزات کارگاهی به شمار می‌آید، به اپراتور این امکان را می‌دهد تا با کنترل دستی، عملیات براده‌برداری، شیارزنی، سوراخ‌کاری و بسیاری از فرآیندهای دیگر را با دقت بالا انجام دهد. با وجود گسترش روزافزون دستگاه‌های CNC، فرزهای منوال همچنان به دلیل هزینه کمتر، سادگی کار، آموزش‌پذیری و انعطاف بالا در کارگاه‌های آموزشی، تعمیرگاهی و تولیدی کوچک پرکاربرد هستند. در ادامه به بررسی ساختار، نحوه عملکرد و کاربردهای این دستگاه خواهیم پرداخت.

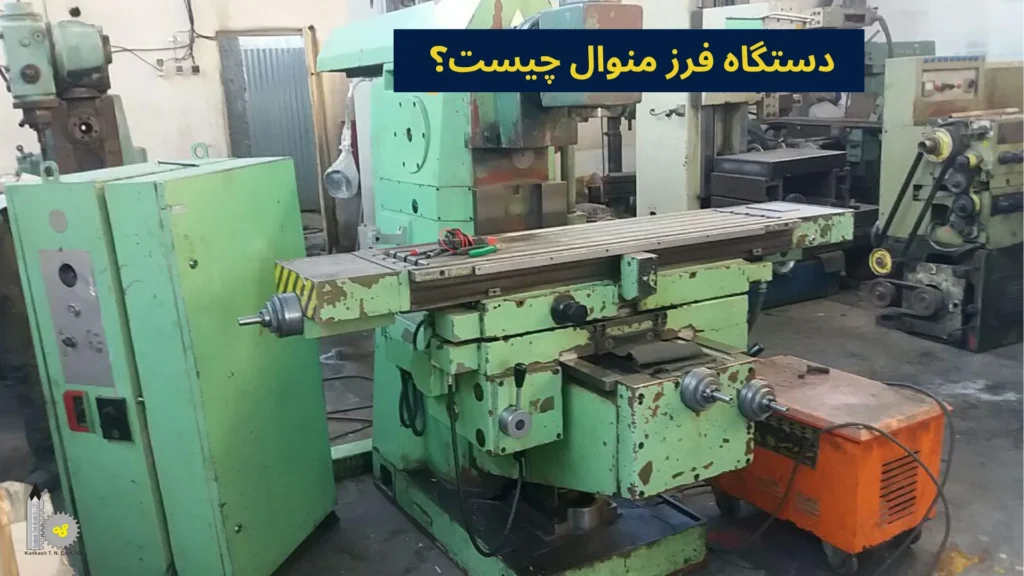

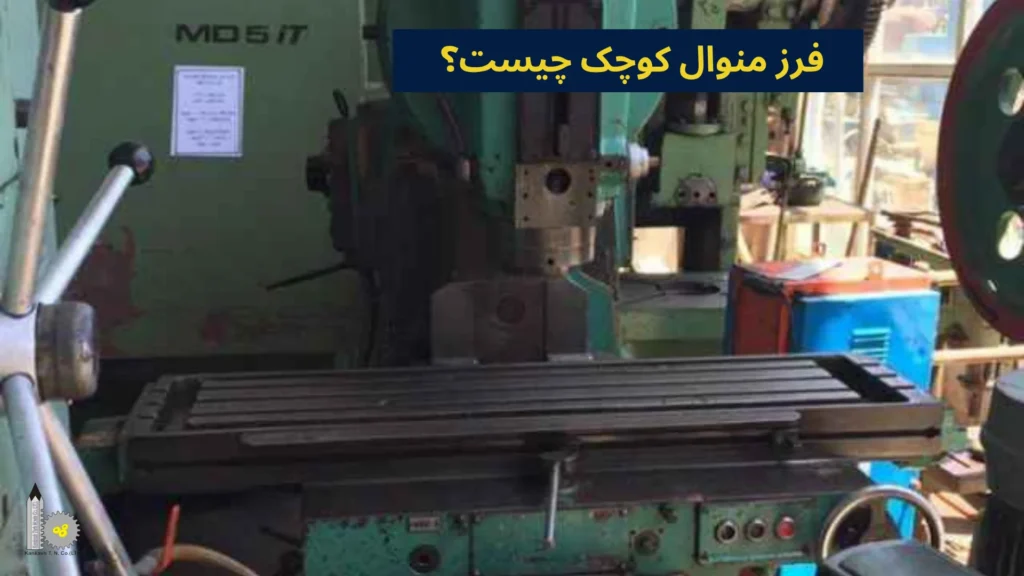

دستگاه فرز منوال چیست؟
دستگاه فرز منوال یکی از ابزارهای مهم در صنعت ماشین‌کاری است که برای شکل‌دهی به قطعات مختلف مورد استفاده قرار می‌گیرد. واژه “منوال” به معنی دستی بودن کنترل دستگاه است؛ به این معنا که اپراتور تمامی حرکات لازم برای عملیات فرزکاری را به صورت دستی و با استفاده از دسته‌ها و پیچ‌های تنظیم انجام می‌دهد. برخلاف دستگاه‌های تمام‌اتومات یا CNC، در دستگاه فرز منوال هیچ برنامه یا سیستم کنترل عددی دخالت ندارد و تمامی حرکات محورهای مختلف به صورت مستقیم تحت کنترل کاربر است.
اصلی‌ترین عملکرد این دستگاه، براده‌برداری از روی قطعات خام برای رسیدن به شکل یا اندازه موردنظر است. این عملیات با استفاده از ابزاری به نام “تیغه فرز” انجام می‌شود که بر روی محور دستگاه نصب شده و با چرخش سریع خود، ماده مورد نظر را از سطح قطعه جدا می‌کند. نکته مهم در استفاده از دستگاه فرز منوال، نقش کلیدی مهارت اپراتور در کیفیت نهایی کار است چرا که کوچک‌ترین اشتباه در تنظیم موقعیت و یا میزان پیشروی می‌تواند منجر به خطا در قطعه نهایی شود. دستگاه فرز منوال به دلیل سادگی ساختار و قابلیت کنترل دقیق توسط اپراتور، همچنان جایگاه ویژه‌ای در کارگاه‌های سنتی و آموزشی دارد. این دستگاه‌ها نه تنها برای افراد تازه‌کار جهت آموزش اصول ماشین‌کاری مناسب‌اند، بلکه در بسیاری از موارد برای کارهای دقیق و تک‌قطعه‌ای نیز مورد استفاده قرار می‌گیرند.
سرویس تخصصی کنکاش طرح نوین: خدمات فرز CNC در تهران

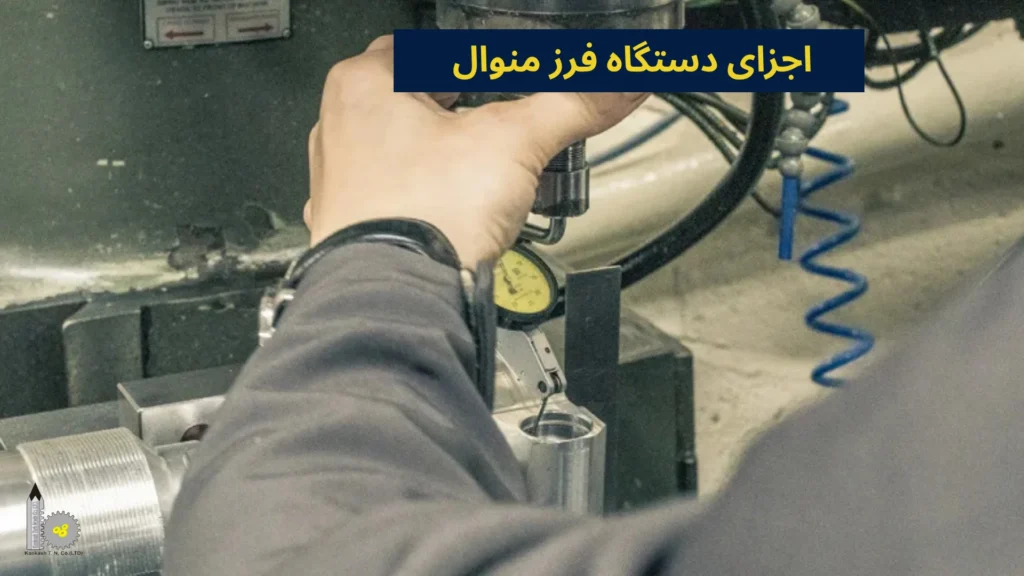

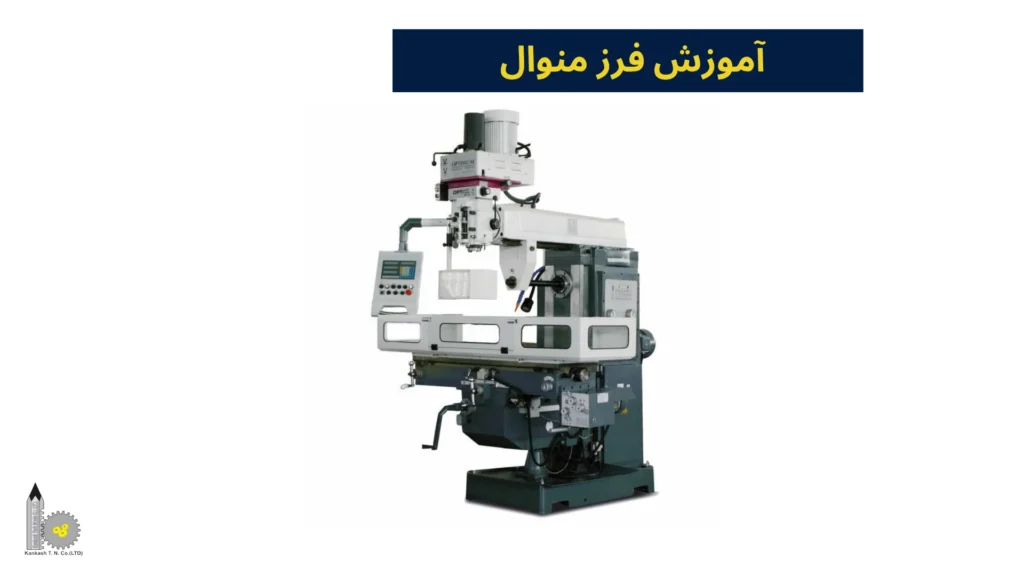

اجزای دستگاه فرز منوال
این دستگاه با اجزاء و مکانیسم‌های مختلف، امکان ایجاد قطعات باکیفیت و همچنین انجام عملیات متنوع بر روی مواد مختلف را فراهم می‌کند. در ادامه اجزای مختلف این نوع دستگاه را بررسی می‌کنیم تا با توانایی و نحوه عملکرد فرز منوال بیشتر آشنا شوید:
- بدنه: پایه اصلی دستگاه است که وزن کل مجموعه را تحمل می‌کند و پایداری آن را تضمین می‌نماید. این بخش از فرز منوال معمولاً از چدن سنگین ساخته می‌شود تا لرزش دستگاه را در حین کار کاهش دهد. همچنین در اغلب موارد محفظه‌ای برای جمع‌آوری براده و روغن برش دارد.
- ستون: این بخش ستونی عمودی است که بر روی بدنه سوار شده و نقش نگهدارنده اجزای عمودی دستگاه از جمله کله‌گی را ایفا می‌کند. ستون نیز از جنس چدن ساخته می‌شود تا استحکام و مقاومت در برابر تنش‌های عملیاتی را فراهم کند.
- بازوی بالابر: در برخی از دستگاه‌ها (به ویژه فرزهای افقی)، بازویی افقی بر روی ستون قرار دارد که از کله‌گی افقی یا میل‌فرز پشتیبانی می‌کند. این قسمت معمولاً قابل تنظیم بوده و امکان تغییر فاصله بین ابزار و ستون را فراهم می‌سازد.
- کله‌گی: بخش متحرکی از دستگاه که شامل محور اصلی (Spindle)، گیربکس و اجزای انتقال قدرت است. در فرزهای عمودی، کله‌گی معمولاً قابلیت تغییر زاویه نسبت به میز را دارد تا عملیات مورب نیز امکان‌پذیر باشد.
- محور اصلی: محوری که ابزار فرز بر روی آن نصب می‌شود و با چرخش خود، عملیات برش را انجام می‌دهد. سرعت و جهت چرخش محور اصلی قابل تنظیم است و باید بسیار دقیق و روان کار کند تا کیفیت ماشین‌کاری حفظ شود.
- موتور محرک: موتور الکتریکی دستگاه که نیروی لازم برای چرخش محور اصلی را تأمین می‌کند. این موتور معمولاً از طریق تسمه یا گیربکس به محور متصل می‌شود و سرعت آن در اغلب مدل‌ها قابل تنظیم است.
- میز کار: سطحی صاف و سخت برای قرار دادن قطعه کار است که در دو جهت افقی (X و Y) حرکت می‌کند. میز ممکن است دارای شیارهای T شکل برای نصب گیره یا فیکسچر باشد.
- زین و زانو: زین (Saddle) میز را در راستای محور Y جابه‌جا می‌کند و زانو (Knee) واحدی است که زین و میز را در بر گرفته و به صورت عمودی (محور Z) حرکت می‌دهد. این دو بخش برای تنظیم موقعیت قطعه کار نسبت به ابزار اهمیت زیادی دارند.
- محورهای حرکتی: دستگاه فرز منوال دارای سه محور اصلی X (حرکت میز به چپ و راست)، Y (حرکت میز به جلو و عقب) و Z (حرکت کله‌گی یا زانو به بالا و پایین) است. این حرکات به اپراتور اجازه می‌دهند که ابزار را نسبت به قطعه به طور دقیق جابه‌جا کند.
- دستگیره‌ها و پیچ‌های تنظیم: این اجزاء برای حرکت دادن دستی میز، زین و کله‌گی استفاده می‌شوند. اپراتور با چرخاندن آن‌ها، موقعیت قطعه کار یا ابزار را در هر سه محور تنظیم می‌کند. برخی مدل‌ها دارای شمارنده (dial) برای اندازه‌گیری میزان جابه‌جایی نیز هستند.
- گیره: برای محکم نگه داشتن قطعه کار بر روی میز استفاده می‌شود. بسته به نوع عملیات و اندازه قطعه، گیره‌ها در مدل‌های مختلف (ثابت، قابل چرخش و زاویه‌دار) استفاده می‌شوند.
- ابزار برش: تیغه‌های فرز منوال در اشکال و جنس‌های مختلف بر روی محور نصب می‌شوند و عملیات براده‌برداری را انجام می‌دهند. نوع ابزار به جنس قطعه، نوع عملیات (شیارزنی، کف‌تراشی، پله‌زنی و…) و سرعت چرخش بستگی دارد.
- سیستم روان‌کاری: بخشی است که وظیفه تزریق روغن یا مایع خنک‌کننده به محل برش را بر عهده دارد تا حرارت ناشی از اصطکاک کاهش یافته و عمر ابزار و کیفیت سطح قطعه افزایش یابد.
- گیربکس و جعبه دنده: این قسمت در بعضی از دستگاه‌ها وجود دارد تا نسبت‌های مختلف سرعتی برای محور اصلی فراهم شود. اپراتور با تنظیم دسته‌های مربوطه می‌تواند دور مناسب برای نوع ابزار و عملیات را انتخاب کند.
- سیستم ترمز و توقف: در برخی مدل‌ها، مکانیزمی برای توقف سریع چرخش محور و یا خاموش کردن اضطراری دستگاه تعبیه شده که برای ایمنی کار بسیار مهم است.

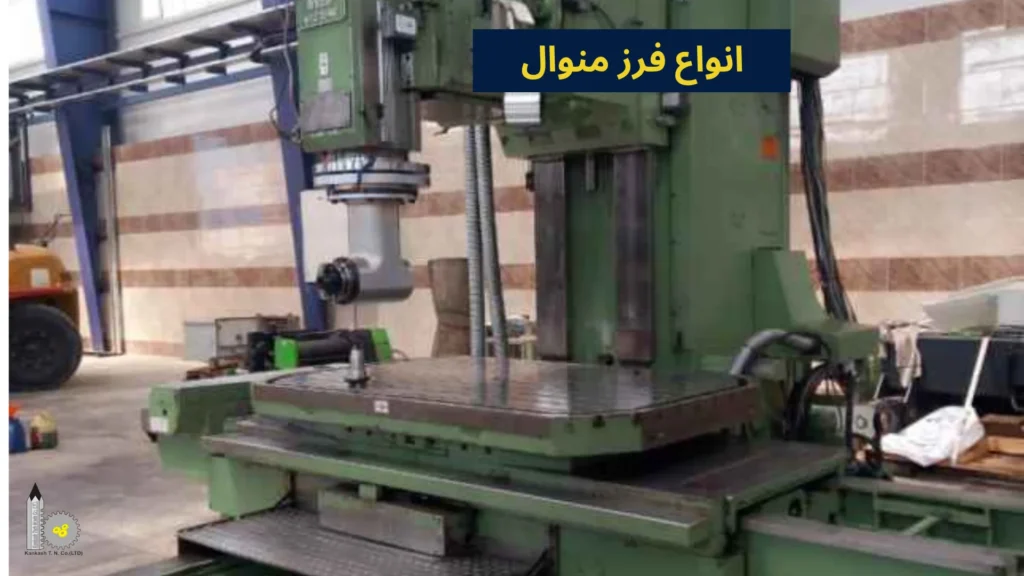

انواع دستگاه فرز منوال
فرزهای منوال نقش مهمی در صنعت مکانیک دارند و می‌توانند در تولید قطعات مربوطه کاربرد زیادی داشته باشند. این دستگاه‌ها از نظر میله برش، اسپیندل، تیغه برش و ابزارهای دقیق با یکدیگر متفاوت هستند. علاوه بر این فرزهای منوال از نظر مکانیزم عملکردی نیز با یگدیگر تفاوت دارند. درواقع در فرزکاری با توجه به جهت چرخش ابزار و راستای حرکت قطعه کار (میز)، دو سیاست متفاوت برای ماشین‌کاری وجود دارد که این وجه تمایز، فرزهای منوال را به دو نوع اصلی تقسیم می‌کند:
1- Conventional Milling
در فرز مرسوم (Conventional Milling) جهت چرخش ابزار و پیشروی قطعه کار مخالف یکدیگر است. این موضوع باعث می‌شود نیروی برشی تلاش کند تا قطعه را از میز جدا کند، بنابراین برای گیره‌بندی باید احتیاط بیشتری به خرج داد. در ابتدای فرآیند، ضخامت براده‌ای که جدا می‌شود بسیار کم است و ابزار برش بر روی قطعه می‌لغزد، که این ممکن است علائمی بر سطح قطعه به جا بگذارد. این روش برای ماشین‌کاری قطعات سخت مناسب است اما برای قطعات نازک توصیه نمی‌شود زیرا نیروی برش می‌تواند باعث تغییر شکل آن‌ها شود.
2- Climb Milling یا Down Milling
در فرز هم‌سو (Climb Milling) جهت چرخش ابزار و پیشروی قطعه کار هم‌راستا است. در ابتدای فرآیند، عمق براده‌برداری زیاد است و ضخامت براده‌ای که جدا می‌شود بالا می‌رود، اما در ادامه کاهش می‌یابد. این امر باعث وارد شدن ضربات زیادی به قطعه و میز دستگاه می‌شود که برای قطعات سخت مانند چدن یا سرامیک مناسب نیست، زیرا ممکن است ترک‌های سطحی ایجاد کند. در این فرآیند، ابزار برش بر روی قطعه لغزش ندارد و این عدم لغزش موجب افزایش صافی سطح نسبت به فرز مرسوم می‌شود. به علاوه به دلیل این که نیروی وارد بر قطعه به سمت پایین است، این روش برای ماشین‌کاری قطعات نازک مناسب‌تر است.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC قطعات صنعتی، به صورت تخصصی و در تهران انجام می‌شود.
برای دریافت مشاوره رایگان با شماره 02166803043 تماس حاصل فرمایید.

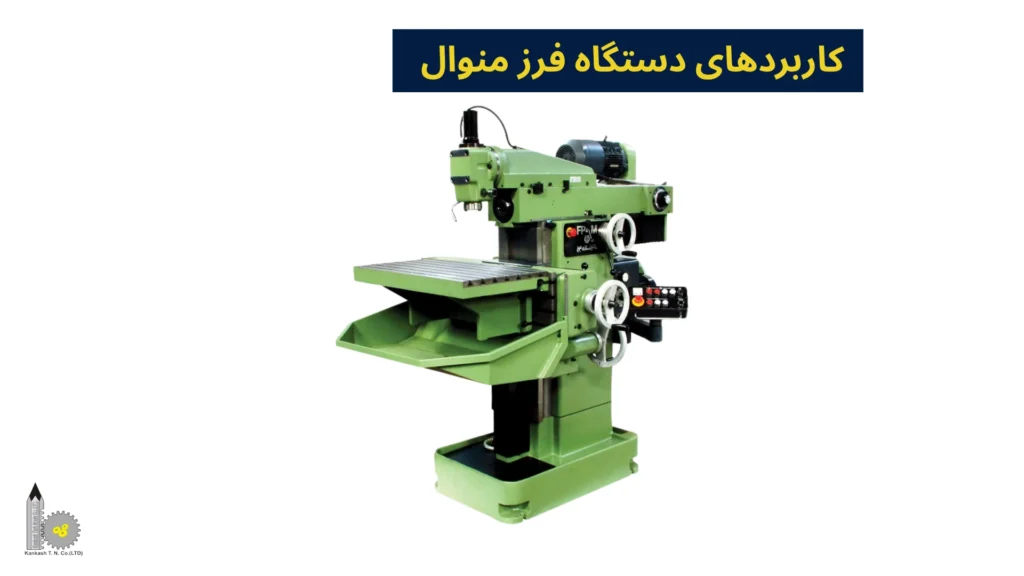

کاربردهای دستگاه فرز منوال
دستگاه‌های فرز منوال به دلیل سادگی کاربری، هزینه پایین و قابلیت کنترل کامل توسط اپراتور، همچنان در بسیاری از کارگاه‌ها و صنایع کوچک بسیار پرکاربرد هستند. این دستگاه‌ها برای ساخت، تعمیر و نمونه‌سازی قطعات با دقت بالا (به ویژه در پروژه‌های کم‌تیراژ یا آموزشی) گزینه‌ای مناسب و اقتصادی محسوب می‌شوند. در ادامه به برخی از کاربردهای دستگاه فرز منوال اشاره خواهیم کرد:
- صنعت ساخت و تولید: در این صنعت دستگاه فرز منوال برای عملیات ماشین‌کاری قطعات فلزی و غیرفلزی (به ویژه در تولیدات کم‌تیراژ و نمونه‌سازی) کاربرد دارد. این دستگاه امکان براده‌برداری دقیق و اصلاح ابعاد را فراهم می‌سازد.
- صنعت خودروسازی: در واحدهای تعمیراتی و تولید قطعات خودرو از دستگاه فرز منوال جهت ماشین‌کاری بخش‌هایی مانند بلوک سیلندر، قطعات گیربکس، و تنظیمات دقیق سطوح استفاده می‌شود.
- صنعت هوافضا: به دلیل نیاز به دقت بالا و حساسیت قطعات در صنعت هوافضا، دستگاه فرز منوال برای انجام عملیات اصلاحی، نمونه‌سازی و ماشین‌کاری قطعات سبک با تلورانس محدود مورد استفاده قرار می‌گیرد.
- صنعت قالب‌سازی: در فرآیند ساخت قالب‌های صنعتی، دستگاه فرز منوال برای آماده‌سازی اولیه، اصلاح سطحی و تطبیق ابعاد نهایی قالب‌ها به کار گرفته می‌شود.
- صنایع نظامی و دفاعی: در پروژه‌های خاص دفاعی که تولید محدود و دقت بالا مدنظر است، از دستگاه فرز منوال برای ساخت و اصلاح قطعات حساس استفاده می‌شود.
- واحدهای تعمیر و نگهداری صنعتی: در این واحدها، از دستگاه فرز منوال به منظور تعمیر قطعات آسیب‌دیده ماشین‌آلات، بازسازی سطوح فرسوده و اصلاح ابعاد قطعات استفاده می‌گردد.
- صنعت ابزارسازی: این دستگاه در تولید ابزارهای دقیق، قالب‌های کوچک و قطعات مربوط به ماشین‌آلات خاص، جهت انجام براده‌برداری‌های ظریف و دستی مورد استفاده قرار می‌گیرد.
- بخش آموزش و پژوهش: در مراکز آموزشی، دانشگاه‌ها و پژوهشگاه‌ها دستگاه فرز منوال به عنوان یک ابزار آموزشی برای یادگیری مفاهیم پایه ماشین‌کاری و تمرین عملی مورد استفاده قرار می‌گیرد.
- صنایع کوچک و کارگاه‌های فنی: در کسب‌وکارهای کوچک و تولیدات محدود، فرز منوال به دلیل سادگی کاربری و عدم نیاز به برنامه‌نویسی، گزینه‌ای مناسب برای انجام عملیات ماشین‌کاری پایه به‌شمار می‌رود.
