در هر دستگاه CNC، دقت و کیفیت نهایی کار تا حد زیادی به قلب تپنده‌ی آن یعنی اسپیندل (Spindle) وابسته است. اسپیندل در واقع همان بخشی است که ابزار برش را نگه می‌دارد و با سرعت بالا به چرخش درمی‌آورد تا عملیات براده‌برداری، سوراخ‌کاری یا تراش به‌صورت دقیق انجام شود. انتخاب نوع مناسب اسپیندل تأثیر مستقیمی بر سرعت تولید، کیفیت سطح قطعه و حتی طول عمر ابزار دارد. از این رو، شناخت عملکرد اسپیندل و آشنایی با انواع مختلف آن (از اسپیندل‌های تسمه‌ای گرفته تا مدل‌های موتور-یکپارچه و الکتریکی) برای هر اپراتور یا مهندس CNC ضروری است. در این مقاله با ساختار اسپیندل، نحوه کارکرد آن و رایج‌ترین انواع اسپیندل در دستگاه‌های CNC آشنا می‌شویم.

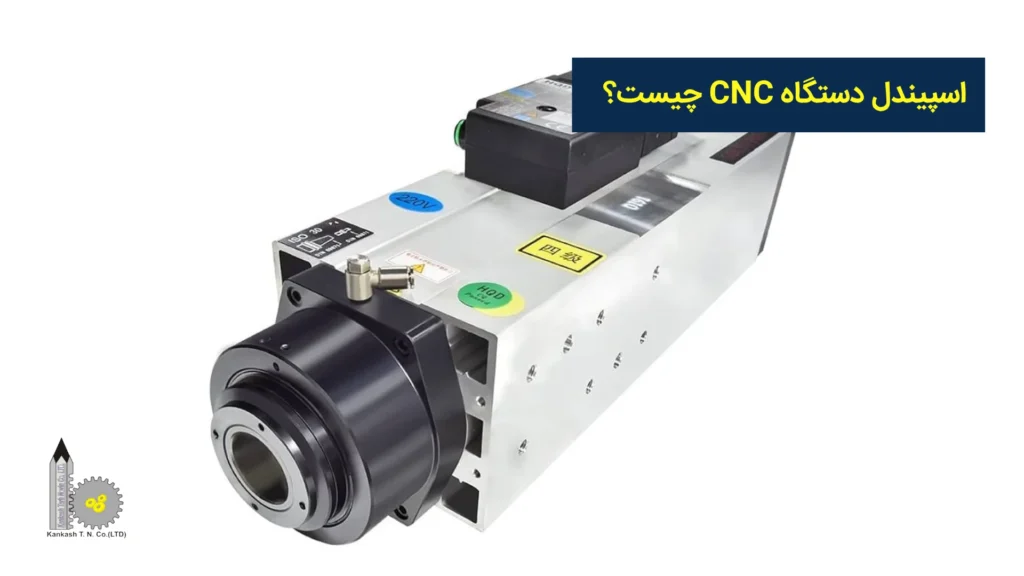

اسپیندل دستگاه CNC چیست؟
اسپیندل یکی از اصلی‌ترین و حیاتی‌ترین اجزای هر دستگاه CNC است که نقش تعیین‌کننده‌ای در دقت، کیفیت و سرعت فرآیند ماشین‌کاری دارد. این بخش به‌عنوان محور چرخان دستگاه شناخته می‌شود و محل نصب ابزار برش یا مته است. در واقع، اسپیندل نقطه‌ی اتصال بین نیروی تولیدشده در سیستم محرکه و ابزار در حال کار است و تمامی نیروها و لرزش‌های حین براده‌برداری از این مسیر منتقل می‌شوند. به همین دلیل، طراحی و ساخت آن نیازمند دقت بسیار بالا و استفاده از قطعاتی با توازن و مقاومت مکانیکی فوق‌العاده است.
بدنه اسپیندل معمولاً از آلیاژهای مستحکم و مقاوم در برابر حرارت ساخته می‌شود تا بتواند شرایط سخت کاری را تحمل کند. داخل آن، اجزایی مانند شفت، بلبرینگ‌ها، و محفظه‌های دقیق برای کنترل چرخش و تعادل قرار دارد. از آنجا که کیفیت عملکرد دستگاه CNC تا حد زیادی به سلامت و دقت اسپیندل وابسته است، این قطعه در قلب سیستم قرار گرفته و نگهداری و تنظیم صحیح آن از مهم‌ترین اصول کار با ماشین‌های CNC محسوب می‌شود.

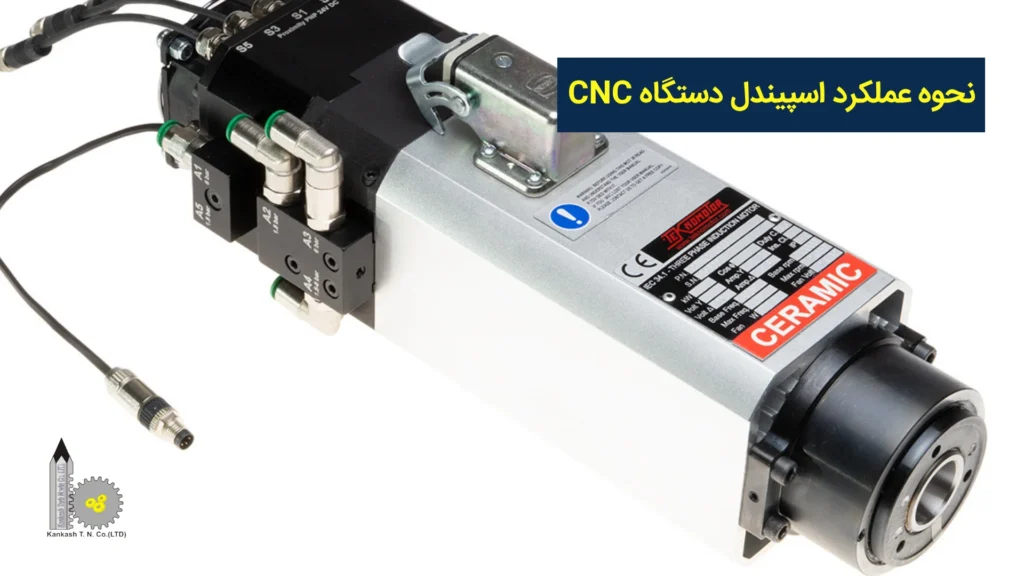

نحوه عملکرد اسپیندل دستگاه CNC
اسپیندل قلب حرکتی دستگاه CNC است و وظیفه دارد نیروی چرخشی لازم برای ابزار برش را تأمین کند. عملکرد صحیح آن باعث می‌شود عملیات ماشین‌کاری با دقت، سرعت و تعادل بالا انجام شود. در ادامه، مراحل اصلی عملکرد اسپیندل را به‌صورت گام‌به‌گام بررسی می‌کنیم:
- دریافت فرمان از کنترلر: در ابتدا، کنترلر دستگاه CNC بر اساس برنامه‌ی واردشده (G-Code) سرعت و جهت چرخش اسپیندل را تعیین می‌کند و فرمان لازم را به درایو موتور ارسال می‌نماید.
- تولید و انتقال گشتاور: موتور اسپیندل (که ممکن است الکتریکی یا مکانیکی باشد) گشتاور لازم را تولید کرده و از طریق محور یا کوپلینگ به شفت اسپیندل منتقل می‌کند تا ابزار به چرخش درآید.
- نگهداری و چرخش ابزار برش: ابزار برش یا مته در قسمت جلویی اسپیندل (چاک یا کولت) نصب می‌شود و با چرخش محور، آماده‌ی تماس با قطعه‌کار می‌گردد. دقت بالای بلبرینگ‌ها مانع از ایجاد لرزش و انحراف می‌شود.
- کنترل سرعت و جهت دوران: در حین کار، سرعت و جهت چرخش توسط سیستم کنترل تنظیم می‌شود تا با جنس قطعه و نوع عملیات هماهنگی داشته باشد. این تنظیمات بر کیفیت نهایی سطح قطعه اثر مستقیم دارد.
- پایش و خنک‌سازی اسپیندل: در پایان، حسگرها دما و ارتعاشات اسپیندل را کنترل کرده و سیستم خنک‌کننده (معمولاً روغن یا هوا) مانع از افزایش بیش‌ازحد حرارت می‌شود تا از آسیب و افت دقت جلوگیری گردد.
انواع اسپیندل دستگاه CNC
اسپیندل‌ها در دستگاه‌های CNC بر اساس نوع محرک، ساختار و نحوه انتقال نیرو به چند دسته‌ی اصلی تقسیم می‌شوند. شناخت هر نوع اسپیندل به انتخاب درست دستگاه متناسب با نوع کار و جنس قطعه کمک زیادی می‌کند. در ادامه، مهم‌ترین انواع اسپیندل‌های CNC را معرفی می‌کنیم:
1- اسپیندل تسمه‌ای
در این نوع، نیروی چرخش توسط یک تسمه از موتور به محور اسپیندل منتقل می‌شود. این سیستم ساده، قابل‌اعتماد و اقتصادی است، اما در سرعت‌های بسیار بالا ممکن است دقت چرخش کاهش یابد.
2- اسپیندل دایرکت درایو
در مدل‌های دایرکت درایو، موتور مستقیماً به محور اسپیندل متصل است و هیچ واسطه‌ای بین آن‌ها وجود ندارد. این طراحی موجب انتقال مستقیم نیرو، کاهش لرزش و افزایش دقت در سرعت‌های بالا می‌شود.
3- اسپیندل گیربکسی
در این نوع، انتقال نیرو از طریق چرخ‌دنده انجام می‌شود. اسپیندل‌های گیربکسی برای ماشین‌کاری قطعات سنگین و نیازمند گشتاور بالا مناسب‌اند، هرچند صدای بیشتری تولید می‌کنند.
4- اسپیندل الکتریکی
این اسپیندل‌ها دارای موتور داخلی هستند که مستقیماً محور را می‌چرخاند. طراحی فشرده، عملکرد نرم و دقت بسیار بالا از ویژگی‌های بارز آن‌هاست. در دستگاه‌های CNC پیشرفته از این نوع بیشتر استفاده می‌شود.
5- اسپیندل پنوماتیکی و هیدرولیکی
در برخی دستگاه‌ها برای کاربردهای خاص از نیروی هوا یا روغن برای چرخاندن یا کنترل قفل ابزار در اسپیندل استفاده می‌شود. این نوع معمولاً در ماشین‌های دقیق یا خطوط تولید خودکار به‌کار می‌رود.
انواع اسپیندل در دستگاه‌های CNC و کاربرد آن‌ها

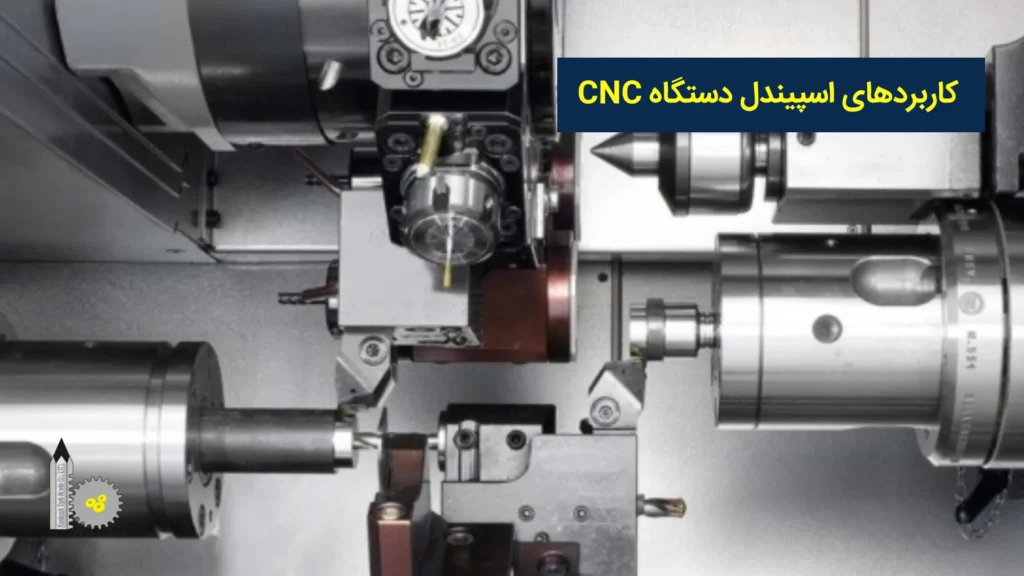

کاربردهای اسپیندل دستگاه CNC
اسپیندل، بخش کلیدی و تعیین‌کننده در عملکرد دستگاه CNC است و تقریباً در تمام فرآیندهای ماشین‌کاری نقش مستقیم دارد. این قطعه به‌عنوان منبع اصلی چرخش ابزار، در صنایع مختلف و برای تولید قطعات گوناگون به کار می‌رود. در ادامه، مهم‌ترین کاربردهای اسپیندل دستگاه CNC را بررسی می‌کنیم:
- برش و شکل‌دهی فلزات: در دستگاه‌های فرز و تراش CNC، اسپیندل وظیفه چرخاندن ابزار برش را بر عهده دارد تا عملیات شکل‌دهی، صاف‌کاری یا ایجاد شیار روی قطعات فلزی با دقت بالا انجام شود.
- سوراخ‌کاری و مته‌کاری دقیق: در فرآیندهای سوراخ‌کاری، اسپیندل حرکت چرخشی لازم برای مته را تأمین می‌کند تا سوراخ‌هایی با قطر دقیق و عمق مشخص روی سطوح مختلف ایجاد گردد.
- پرداخت‌کاری و صیقل سطوح: در مراحل پایانی تولید، از اسپیندل برای چرخش ابزارهای پرداخت و سنگ‌زنی استفاده می‌شود تا سطح قطعه کاملاً صاف و بدون زبری آماده مونتاژ یا آبکاری شود.
- ماشین‌کاری چوب و مواد غیرفلزی: در دستگاه‌های CNC مخصوص چوب، پلاستیک و کامپوزیت‌ها نیز اسپیندل وظیفه برش و فرم‌دهی دقیق را دارد و امکان ایجاد طرح‌های پیچیده و سه‌بعدی را فراهم می‌سازد.
- تولید قطعات صنعتی و قالب‌سازی: در صنایع خودروسازی، هوافضا و قالب‌سازی، اسپیندل به‌عنوان عنصر اصلی تولید قطعات دقیق، الگوها و قالب‌های تزریق پلاستیک مورد استفاده قرار می‌گیرد.
تیم مهندسی ما در زمینه خدمات تراش CNC و منوال و خدمات فرز CNC به شما مشاوره رایگان ارائه می‌دهد.

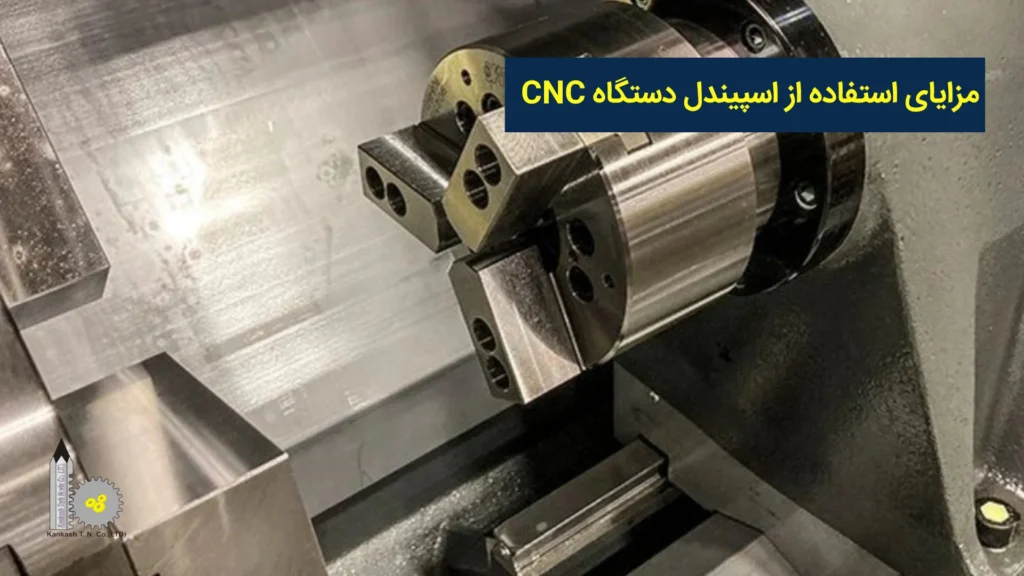

مزایای استفاده از اسپیندل دستگاه CNC
اسپیندل یکی از مؤثرترین اجزای دستگاه CNC است که نقش مهمی در بهبود دقت، سرعت و کیفیت فرآیندهای ماشین‌کاری دارد. طراحی پیشرفته و عملکرد دقیق آن باعث شده این قطعه در صنایع مختلف جایگاه ویژه‌ای پیدا کند. در ادامه، مهم‌ترین مزایای استفاده از اسپیندل دستگاه CNC را بررسی می‌کنیم:
- دقت و کیفیت بالای ماشین‌کاری: چرخش یکنواخت و بدون لرزش اسپیندل باعث می‌شود عملیات براده‌برداری با بالاترین میزان دقت انجام گیرد و سطح قطعه نهایی کاملاً صاف و یکدست باشد.
- افزایش سرعت تولید: اسپیندل‌های مدرن قادرند با سرعت بسیار بالا کار کنند، در نتیجه زمان ماشین‌کاری کاهش یافته و بهره‌وری کلی دستگاه افزایش می‌یابد.
- کاهش استهلاک ابزار: به دلیل بالانس دقیق و کنترل سرعت بهینه، ابزار برش تحت فشار کمتری قرار می‌گیرد و طول عمر آن به‌طور قابل‌توجهی افزایش می‌یابد.
- پایداری و عملکرد یکنواخت در طول کار: طراحی مهندسی‌شده اسپیندل باعث می‌شود حتی در عملیات طولانی و سنگین، عملکرد دستگاه ثابت و قابل اعتماد باقی بماند.
- امکان ماشین‌کاری مواد متنوع: به کمک تنظیم دقیق سرعت و گشتاور، اسپیندل می‌تواند انواع مواد از فلزات سخت تا چوب و پلاستیک را با کیفیت مطلوب ماشین‌کاری کند.
معایب استفاده از اسپیندل دستگاه CNC
با وجود نقش حیاتی اسپیندل دستگاه‌های CNC این قطعه نیز همانند سایر اجزای مکانیکی، محدودیت‌ها و چالش‌های خاص خود را دارد. آگاهی از این نقاط ضعف می‌تواند در نگهداری بهتر و انتخاب مناسب‌تر نوع اسپیندل بسیار مؤثر باشد. در ادامه، مهم‌ترین معایب و محدودیت‌های اسپیندل را بررسی می‌کنیم:
- هزینه بالای ساخت و تعمیر: اسپیندل‌ها به‌دلیل ساختار دقیق و قطعات پیشرفته‌ای که دارند، هزینه‌ی تولید و نگهداری نسبتاً بالایی دارند. در صورت خرابی، تعمیر یا تعویض آن‌ها ممکن است پرهزینه باشد.
- نیاز به تنظیم و بالانس دقیق: هرگونه عدم تعادل در چرخش اسپیندل می‌تواند موجب لرزش، کاهش دقت ماشین‌کاری و حتی آسیب به ابزار برش شود. بنابراین تنظیم و بالانس دقیق آن از الزامات مهم محسوب می‌شود.
- حساسیت بالا به حرارت و ارتعاش: در سرعت‌های بالا، افزایش دما و ارتعاش می‌تواند عملکرد اسپیندل را مختل کند یا عمر مفید بلبرینگ‌ها را کاهش دهد؛ به همین دلیل، سیستم خنک‌کاری و مانیتورینگ باید همیشه فعال باشد.
- وابستگی شدید به کیفیت قطعات داخلی: کیفیت بلبرینگ‌ها، محور و موتور مستقیماً بر دقت و طول عمر اسپیندل تأثیر می‌گذارد؛ استفاده از قطعات بی‌کیفیت می‌تواند باعث کاهش عملکرد کلی دستگاه شود.
- زمان‌بر بودن تعمیرات تخصصی: به‌دلیل پیچیدگی ساختار داخلی، بازکردن، عیب‌یابی و مونتاژ مجدد اسپیندل نیاز به تخصص و تجهیزات خاص دارد و ممکن است زمان توقف دستگاه را افزایش دهد.
بررسی اسپیندل دستگاه CNC
بیشتر بخوانید: مایع خنک کننده سی ان سی چیست؟
اسپیندل دستگاه تراش چیست؟
اسپیندل در دستگاه تراش یکی از اساسی‌ترین اجزا محسوب می‌شود و نقش اصلی را در فرآیند چرخش قطعه‌کار بر عهده دارد. این قطعه به‌صورت محوری در جلوی دستگاه قرار گرفته و قطعه‌کار به کمک سه‌نظام یا چهار‌نظام روی آن نصب می‌شود. وظیفه‌ی اصلی اسپیندل در دستگاه تراش، ایجاد حرکت دورانی دقیق و پایدار برای قطعه است تا ابزار برش بتواند به‌صورت کنترل‌شده روی سطح آن حرکت کرده و شکل نهایی را ایجاد کند.
ساختار اسپیندل شامل شفت اصلی، یاتاقان‌ها، محفظه و سیستم انتقال نیرو است که با دقت بالا مونتاژ می‌شوند تا تعادل در چرخش حفظ گردد. در دستگاه‌های تراش مدرن، سرعت چرخش اسپیندل به‌صورت الکترونیکی کنترل می‌شود و می‌توان آن را متناسب با جنس و ابعاد قطعه تنظیم کرد. از آنجا که تمام نیروهای برشی، لرزش‌ها و تنش‌های مکانیکی از طریق اسپیندل منتقل می‌شوند، کیفیت ساخت و بالانس آن تأثیر مستقیمی بر دقت ماشین‌کاری دارد. به همین دلیل، اسپیندل را می‌توان قلب دستگاه تراش دانست که عملکرد صحیح آن تضمین‌کننده‌ی کیفیت، دقت و طول عمر دستگاه است.
