در دنیای مدرن صنعت و تولید، دقت و سرعت نقش کلیدی در افزایش کیفیت و بهرهوری ایفا میکنند. یکی از فناوریهای پیشرفتهای که توانسته تحولی عظیم در فرآیندهای ماشینکاری ایجاد کند، دستگاه فرز سیانسی است. این دستگاهها با استفاده از کنترل عددی کامپیوتری، امکان اجرای عملیات پیچیده بر روی انواع مواد را با دقت فوقالعاده و تکرارپذیری بالا فراهم میکنند. اما دستگاه فرز CNC دقیقاً چیست و چه اجزایی دارد که آن را به ابزاری بینظیر در صنایع مختلف تبدیل کرده است؟ در این مطلب به بررسی ماهیت، ساختار و اجزای اصلی دستگاه فرز CNC پرداخته و نقش هر کدام را در عملکرد کلی آن بررسی خواهیم کرد.

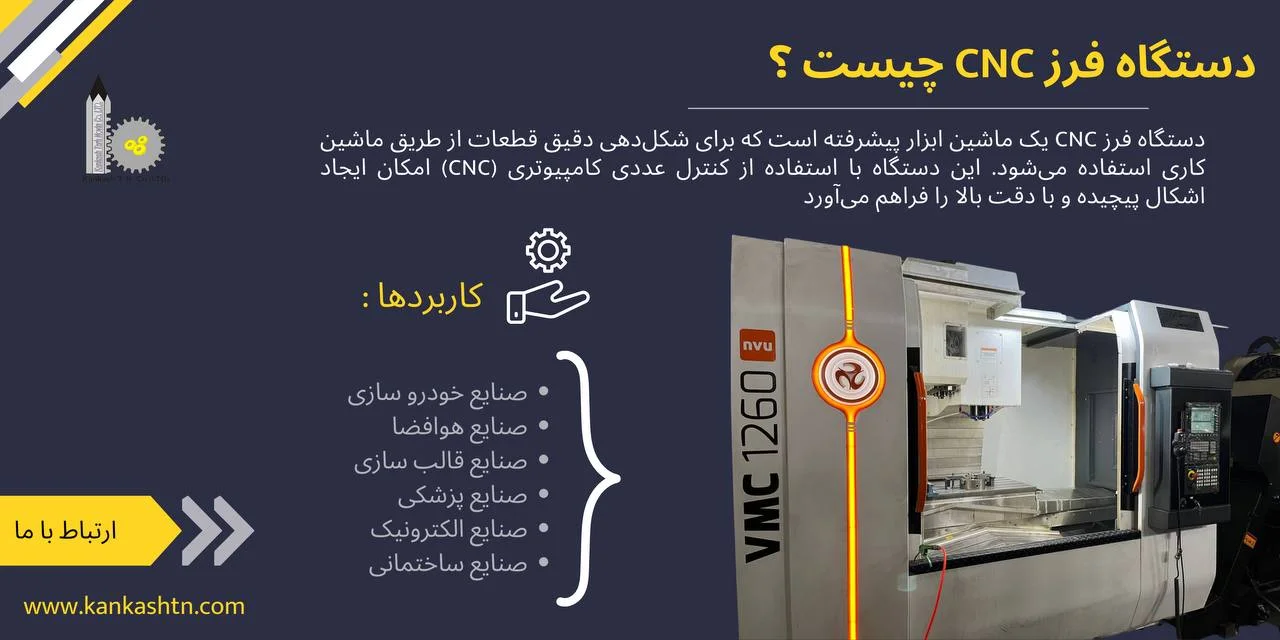

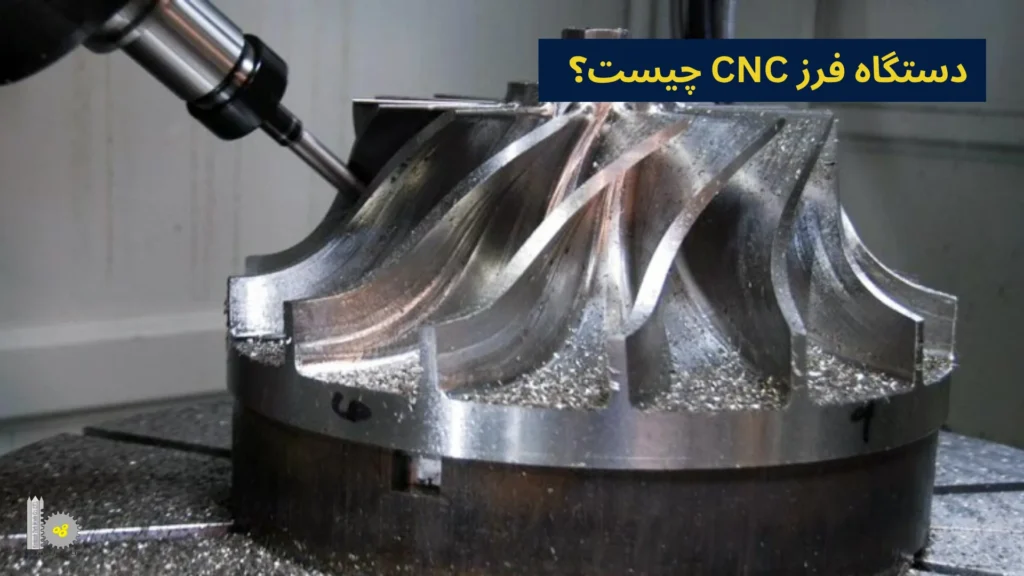

دستگاه فرز CNC چیست؟
دستگاه فرز CNC یک نوع ماشین ابزار پیشرفته است که به کمک فناوری کنترل عددی کامپیوتری (CNC) عملیات ماشینکاری را انجام میدهد. این دستگاه قادر است با دقت بسیار بالا قطعات مختلف را به شکلهای پیچیده برش، تراش، سوراخکاری و پرداخت کند. برخلاف روشهای سنتی که نیاز به نیروی انسانی زیاد و تنظیمات دستی دارند، دستگاه فرز سیانسی به صورت خودکار و با استفاده از برنامههای کامپیوتری کار میکند. به این ترتیب خطاهای انسانی کاهش یافته و امکان تولید قطعات تکراری با کیفیت یکنواخت فراهم میشود.
در این دستگاه برنامهای که از پیش طراحی شده است، دستورالعملهای حرکت ابزار و چگونگی برش را به ماشین میدهد و دستگاه بر طبق آن عمل میکند. فناوری CNC باعث شده تا فرآیند تولید پیچیدهتر و دقیقتر شود و ماشینکاری قطعات ظریف و حساس در صنایع مختلف با سرعت بیشتر امکانپذیر گردد. بنابراین دستگاه فرز سیانسی نمادی از تلفیق دانش مهندسی و فناوری اطلاعات است که تحول بزرگی در صنعت تولید به وجود آورده است.
سرویس تخصصی: خدمات فرز CNC و منوال

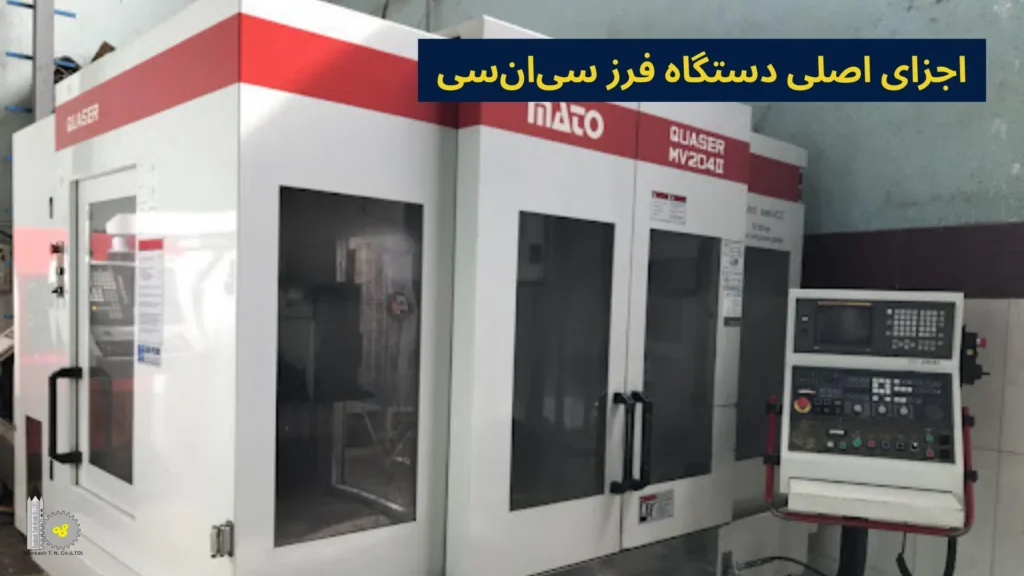

اجزای اصلی دستگاه فرز سیانسی
دستگاه فرز سیانسی از چندین بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد دقیق و کارآمد این دستگاه دارند. در ادامه به معرفی این اجزا و توضیح مختصری درباره هر یک میپردازیم.
- محورهای حرکتی (Axis): محورهای Y ، X و Z جهتهای حرکت ابزار و قطعه کار را مشخص میکنند. این محورها باعث میشوند که دستگاه بتواند ابزار را در فضای سه بعدی با دقت بسیار بالا جابهجا کند.
- اسپیندل (Spindle): اسپیندل بخش چرخان دستگاه است که ابزار برش بر روی آن نصب میشود. این قسمت با سرعت بسیار بالا میچرخد و نقش اصلی در برش و تراش قطعه کار ایفا میکند.
- واحد کنترل CNC (CNC Controller): این واحد به عنوان مغز دستگاه عمل کرده و برنامههای کامپیوتری را اجرا میکند تا حرکت ابزار و عملیات ماشینکاری دقیقاً بر طبق دستور پیش رود.
- میز کار (Worktable): میز کار سطحی است که قطعه کار بر روی آن ثابت میشود. در برخی از دستگاهها، میز کار نیز قابلیت حرکت دارد تا بتوان قطعه را به صورت بهتر در موقعیت مناسب قرار داد.
- سیستم حرکت (Drive System): این سیستم شامل موتورهای سروو یا استپر است که مسئول حرکت دقیق محورهای دستگاه هستند و باعث اجرای روان و دقیق دستورات کنترلر میشوند.
- واحد تغذیه ابزار (Tool Changer): این بخش در دستگاههای پیشرفته امکان تعویض خودکار ابزارهای مختلف را فراهم میکند تا فرآیند ماشینکاری بدون توقف انجام شود.
- ساختار دستگاه (Frame or Bed): اسکلت و بدنه دستگاه وظیفه حفظ، استحکام و ثبات در حین عملیات فرزکاری را بر عهده دارد تا دقت دستگاه حفظ شود.

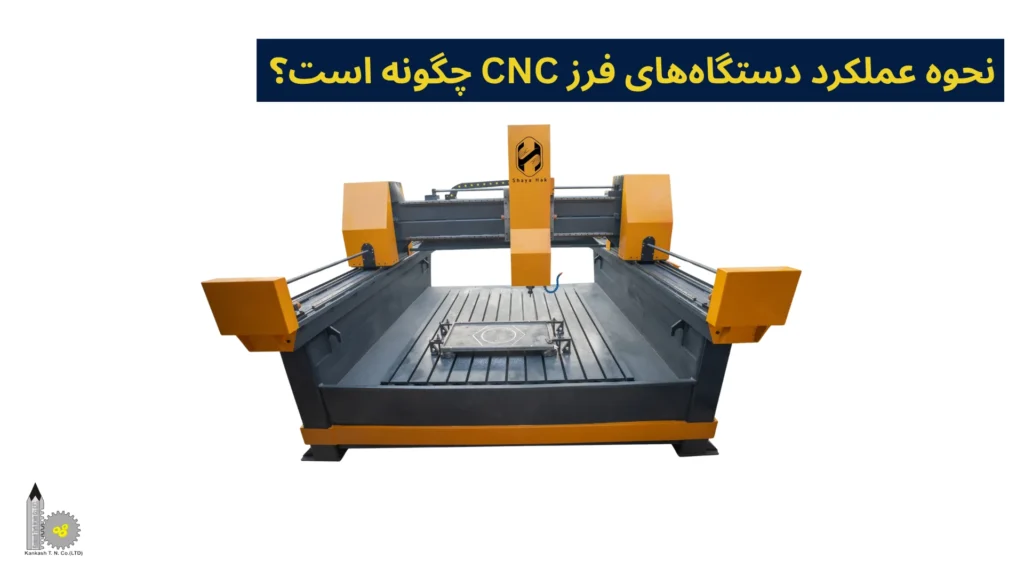

نحوه عملکرد دستگاههای فرز CNC چگونه است؟
دستگاههای فرز سیانسی ماشینآلاتی هستند که با استفاده از کنترل کامپیوتری، قطعات مختلف را با دقت بالا و به صورت اتوماتیک برش و شکلدهی میکنند. این دستگاهها در صنایع مختلف کاربرد فراوانی دارند و فرآیند ساخت را بسیار دقیق و سریع میکنند. در ادامه به بررسی نحوه عملکرد فرزهای CNC خواهیم پرداخت:
- طراحی قطعه (CAD): در ابتدا قطعه مورد نظر با نرمافزارهای طراحی سه بعدی مدلسازی میشود تا شکل و ابعاد دقیق آن مشخص گردد.
- برنامهریزی مسیر ابزار (CAM): نرمافزار CAM با توجه به مدل طراحی شده، مسیر حرکت ابزار برش را تعیین و دستورالعملهای کنترلی را به صورت کدهای G (G-code) تولید میکند.
- بارگذاری کد روی دستگاه: کدهای تولید شده به دستگاه فرز سیانسی منتقل میشوند تا دستگاه بتواند مسیر و سرعت حرکت ابزار را به درستی اجرا کند.
- عملیات ماشینکاری: ابزار برش با سرعت بالا میچرخد و به کمک حرکت دقیق در محورهای مختلف، مواد اضافی را از قطعه کار جدا میکند تا شکل نهایی ساخته شود.
- کنترل و بازخورد: دستگاه با استفاده از سیستمهای کنترلی و سنسورها، حرکت ابزار را به طور مداوم کنترل و در صورت نیاز اصلاح میکند تا دقت کار حفظ شود.
- پایان کار: پس از اتمام برنامه، قطعه ساخته شده آماده استفاده است و میتوان آن را از دستگاه خارج کرد.

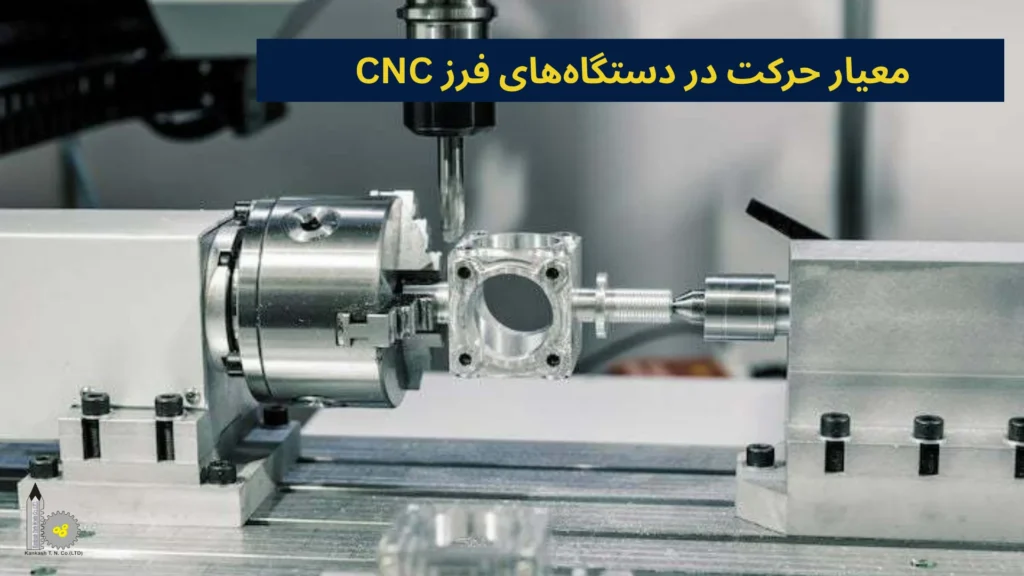

معیار حرکت در دستگاههای فرز CNC
دستگاههای فرز سیانسی با حرکت دقیق و کنترلشده در چند محور اصلی Y ، X و Z کار میکنند. محور X حرکت افقی چپ به راست، محور Y حرکت افقی جلو به عقب و محور Z حرکت عمودی ابزار را کنترل میکند. برخلاف دستگاههای قدیمی دستی که محور Z ثابت بود، در CNC تمام محورها به صورت همزمان و دقیق حرکت میکنند تا برشهای پیچیده و دقیق روی قطعه کار ایجاد شود. این ویژگی باعث میشود تا شکلهای منحنی و انحناهای غیرخطی با دقت بسیار بالا تولید شوند.
حرکت دستگاه بر اساس برنامههای کامپیوتری است که از فایلهای سه بعدی قطعه استخراج میشود. این برنامهها به صورت کدهای دیجیتال (G-Code) به دستگاه ارسال میشوند و بدون نیاز به دخالت دست، ابزار برش را در مسیرهای مشخص حرکت میدهند. این روش باعث کاهش خطاهای انسانی و افزایش دقت و تکرارپذیری قطعات میشود.
برخی از دستگاهها علاوه بر سه محور اصلی، دارای محورهای چرخشی اضافی نیز هستند که امکان حرکت در زوایای مختلف را فراهم میکنند و تولید قطعات پیچیدهتر را ممکن میسازند. فناوری CNC از سیستمهای قدیمی کارت پانچ به سیستمهای کامپیوتری پیشرفته تبدیل شده و یکی از مهمترین ابزارهای دقیق در صنعت ماشینکاری است.

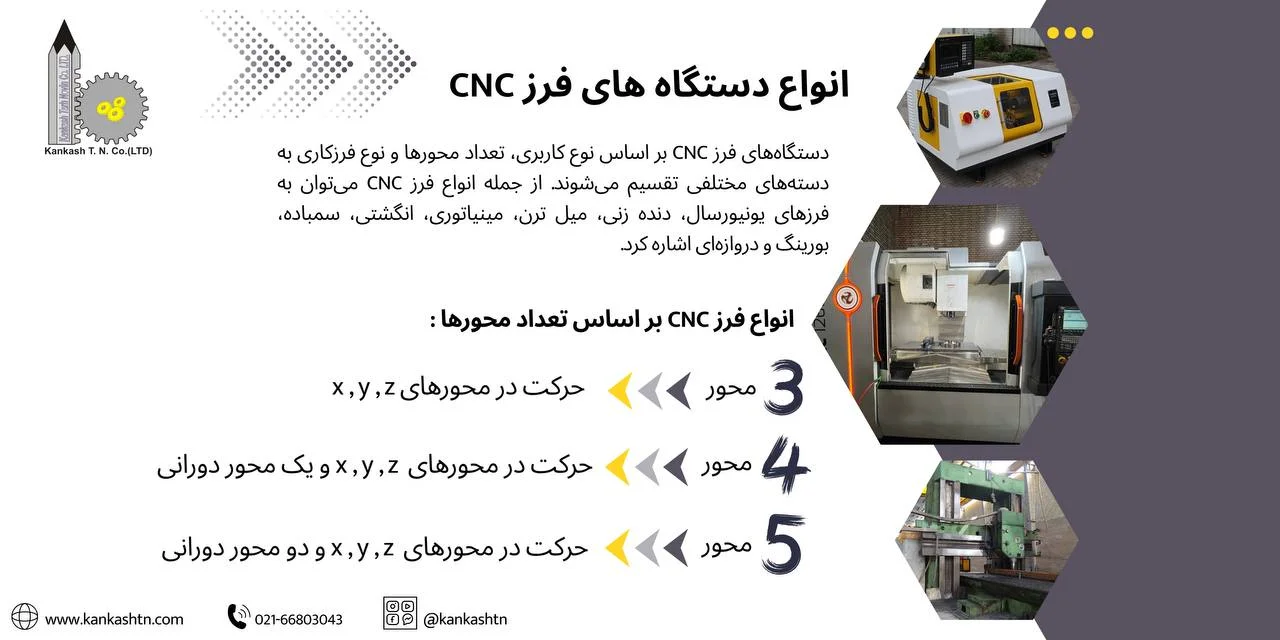

انواع دستگاه فرز CNC
انواع دستگاه فرز CNC کدام است؟ دستگاههای فرز CNC در انواع مختلفی تولید میشوند که هر کدام برای کاربردهای خاص و نیازهای متفاوت مناسب هستند. این دستگاهها را میتوان بر اساس تعداد محورها و همچنین نوع فرزکاری به دستههای مختلفی تقسیم کرد.
دستهبندی بر اساس تعداد محورها
دستگاههای فرز سیانسی از نظر تعداد محور حرکت به سه گروه اصلی تقسیم میشوند:
- فرز CNC سه محور: در این نوع دستگاه، ابزار برش در سه جهت اصلی Y ، X و Z حرکت میکند و میتواند انواع عملیات پایه مانند برش، شیارزنی و سوراخکاری را انجام دهد. این مدل برای بسیاری از کاربردهای معمول صنعتی مناسب بوده و هزینه نگهداری آن نسبتاً کمتر است.
- فرز CNC چهار محور: این دستگاه علاوه بر سه محور اصلی، دارای یک محور چرخشی اضافی است که معمولاً حول محور X یا Y حرکت میکند. این ویژگی باعث میشود که ابزار بتواند زاویههای بیشتری را پوشش دهد و قطعات پیچیدهتری را ماشینکاری کند. این قابلیت در صنایع پیشرفتهتر بسیار کاربردی است.
- فرز CNC پنج محور: این دستگاه پیشرفتهترین نوع فرز سیانسی است که دارای دو محور چرخشی اضافی بوده و ابزار برش در فضای سه بعدی آزادی حرکت بیشتری دارد. این دستگاه برای ساخت قطعات بسیار پیچیده و حساس در صنایع هوافضا، پزشکی و خودروسازی استفاده میشود.
جدول انواع دستگاه فرز CNC بر اساس تعداد محور
دستهبندی بر اساس نوع فرزکاری
از نظر نحوه قرارگیری ابزار برش نسبت به قطعه کار، دستگاههای فرز سیانسی به دو نوع اصلی تقسیم میشوند:
- فرز عمودی: در این دستگاه، ابزار برش به صورت عمودی بر روی قطعه قرار میگیرد. این طراحی امکان برشهای عمودی، سوراخکاری و شیارزنی با دید بهتر به قطعه کار را فراهم میکند و بیشتر در کارهای عمومی و نمونهسازی کاربرد دارد.
- فرز افقی: در این نوع دستگاه، ابزار برش موازی با میز کار قرار دارد. این فرز بیشتر برای برشهای سطحی و ایجاد شیارهای دقیق بر روی سطح قطعه استفاده میشود و به دلیل ساختار خاص، توانایی برادهبرداری از قطعات بزرگتر را دارد.
جدول انواع دستگاه فرز CNC

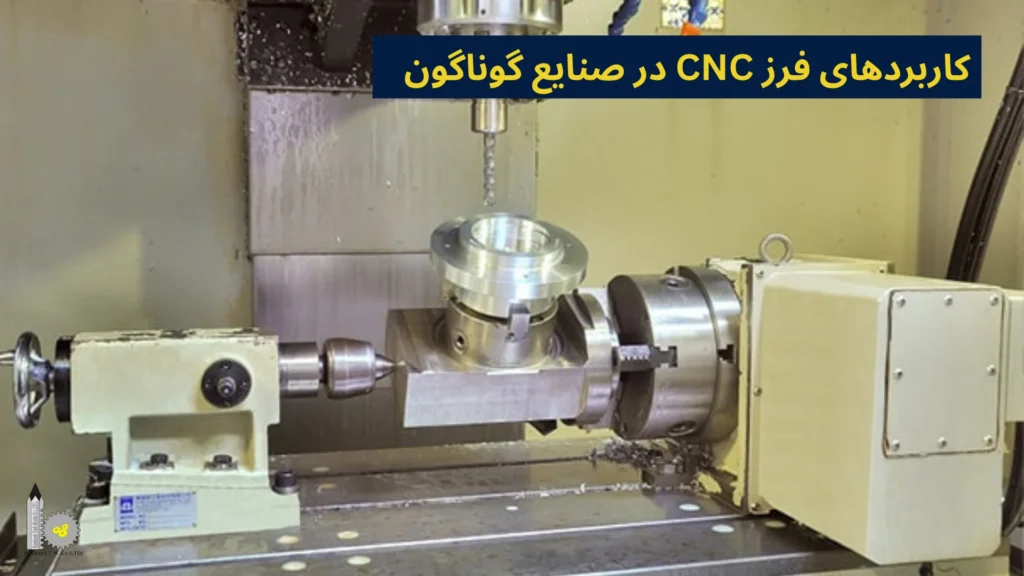

کاربردهای فرز CNC در صنایع گوناگون
دستگاههای فرز سیانسی به دلیل دقت و انعطافپذیری بالا در صنایع مختلف کاربردهای گستردهای دارند. این فناوری امکان تولید قطعات پیچیده و دقیق را در زمان کوتاه فراهم میکند و کیفیت نهایی محصولات را افزایش میدهد. در ادامه به بررسی برخی از مهمترین کاربردهای فرزهای CNC در صنایع مختلف اشاره خواهیم کرد:
- صنعت خودروسازی: فرزهای CNC برای ساخت قطعات موتور، بدنه و گیربکس خودرو استفاده میشوند که نیازمند دقت بالا و مقاومت مکانیکی زیاد هستند. این دستگاهها امکان تولید قطعات با پیچیدگیهای زیاد و تکرارپذیری بالا را فراهم میکنند که در تولید انبوه بسیار حیاتی است.
- صنعت هوافضا: در تولید قطعات حساس و دقیق مانند پروانهها و قطعات موتور جت، فرزهای CNC تضمینکننده کیفیت و دوام بالای محصولات هستند. دقت بسیار بالا در این صنعت به دلیل حساسیت قطعات و نیاز به ایمنی بسیار مهم است.
- صنعت پزشکی: ابزارهای جراحی، ایمپلنتها و پروتزهای سفارشی با دقت بالا و بر اساس نیاز هر بیمار با کمک فرزهای CNC ساخته میشوند. این فناوری به تولید قطعاتی با سطوح صاف و دقیق کمک میکند که برای کاربردهای پزشکی حیاتی است.
- صنعت الکترونیک: تولید قالبها و قطعات ریز و دقیق برای دستگاههای الکترونیکی مانند موبایل و مدارهای چاپی با این فناوری امکانپذیر است. دقت بالا و قابلیت کار با مواد مختلف، فرز سیانسی را برای این صنعت ایدهآل میکند.
- صنعت ساخت قالب و ابزار: فرزهای CNC برای ساخت قالبهای تزریق پلاستیک و فلزی با جزئیات دقیق به کار میروند و نقش مهمی در تولید انبوه ایفا میکنند. قالبهای دقیق باعث افزایش کیفیت قطعات تولیدشده و کاهش ضایعات میشوند.
- صنایع دفاعی و نظامی: ساخت قطعات تخصصی برای تجهیزات نظامی و اسلحهها که نیازمند دقت بالا و استحکام زیاد هستند، توسط فرزهای CNC انجام میشوند. دقت در تولید این قطعات میتواند تاثیر مستقیم بر عملکرد و ایمنی تجهیزات داشته باشد.
- صنایع دکوراسیون و معماری: فرز سیانسی در حکاکی و تراش مواد مختلف مانند چوب و فلز برای تولید قطعات تزئینی و معماری به کار گرفته میشود. این دستگاهها امکان خلق طرحهای پیچیده و هنری با دقت و سرعت بالا را فراهم میکنند.
بیشتر بخوانید: تفاوت فرز CNC سه محور، چهار محور و پنج محور

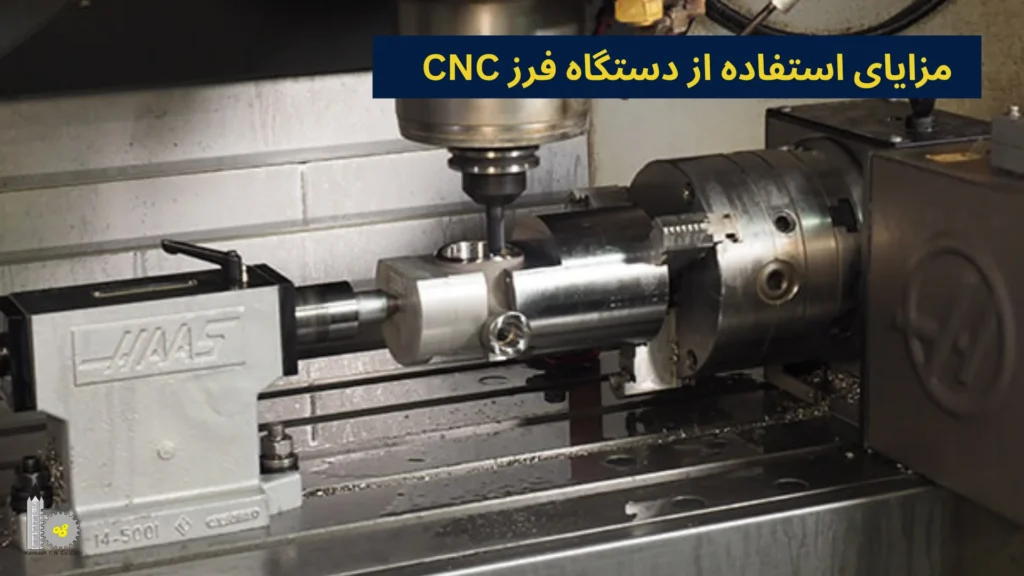

مزایای استفاده از دستگاه فرز CNC
استفاده از دستگاه فرز CNC باعث افزایش دقت، سرعت و کیفیت در تولید قطعات میشود. این فناوری فرآیندهای پیچیده ماشینکاری را سادهتر و قابلاطمینانتر میکند و در نتیجه بهرهوری و کیفیت محصولات را به طور قابلتوجهی ارتقا میدهد. در ادامه به برخی از مهمترین مزایای استفاده از دستگاههای فرز سیانسی اشاره خواهیم کرد:
- دقت بالا: حرکت ابزار در فرزهای CNC توسط برنامه کامپیوتری کنترل شده که باعث میشود قطعات با کمترین خطا و بیشترین دقت تولید شوند. این دقت بالا برای تولید قطعات حساس و با پیچیدگیهای زیاد بسیار حیاتی است.
- تکرارپذیری: در این دستگاهها امکان تولید قطعات کاملاً یکسان در تعداد زیاد فراهم است که در تولید انبوه بسیار اهمیت دارد. این ویژگی باعث کاهش هدررفت زمان و مواد میشود و کیفیت محصولات را یکسان نگه میدارد.
- کاهش نیروی انسانی و خطاهای انسانی: دستگاه CNC به صورت خودکار عمل میکند که نیاز به دخالت مستقیم اپراتور را کاهش میدهد، بنابراین خطاهای انسانی به حداقل میرسد. این موضوع به ویژه در کارهای پیچیده و حساس باعث افزایش ایمنی و کاهش هزینهها میشود.
- سرعت بالا: فرآیند ماشینکاری در فرزهای CNC سریعتر انجام میشود و زمان ساخت قطعات به طور قابل توجهی کاهش مییابد. این افزایش سرعت به بهبود بهرهوری و کاهش زمان تحویل محصولات کمک میکند.
- انعطافپذیری در تولید: در دستگاههای فرز سیانسی با تغییر برنامه نرمافزاری میتوان انواع مختلف قطعات با اشکال پیچیده را بدون نیاز به تغییرات سختافزاری تولید کرد. این قابلیت امکان تولید محصولات متنوع با هزینه کمتر را فراهم میسازد.
- کاهش ضایعات مواد: کنترل دقیق حرکت ابزار در فرزهای CNC باعث استفاده بهینه از مواد اولیه و کاهش ضایعات میشود. این ویژگی به کاهش هزینههای مواد اولیه و بهبود پایداری محیط زیست کمک میکند.
- قابلیت انجام عملیات پیچیده: در این نوع دستگاه امکان حرکت ابزار در زوایا و مسیرهای مختلف فراهم است که در دستگاههای دستی قابل انجام نیست. این ویژگی باعث ساخت قطعات پیچیدهتر شده و زمینهساز نوآوری در طراحی و تولید محصولات با ویژگیهای منحصر به فرد است.
محدودیتهای دستگاه فرز CNC
با وجود دقت و سرعت بالای دستگاه فرز CNC، این دستگاه نیز مانند هر ماشینابزار دیگری محدودیتهایی دارد. یکی از مهمترین محدودیتها هزینه بالای خرید، نصب و نگهداری است که باعث میشود استفاده از آن برای برخی کارگاههای کوچک یا پروژههای کمتیراژ از نظر اقتصادی مقرونبهصرفه نباشد. همچنین راهاندازی و بهرهبرداری از دستگاه به برنامهنویسی، تنظیمات دقیق و اپراتور یا تکنسین متخصص نیاز دارد و هرگونه خطا در برنامه میتواند منجر به تولید قطعات معیوب یا آسیب به ابزار و دستگاه شود.
علاوه بر این، دستگاه فرز CNC برای ماشینکاری هر قطعهای مناسب نیست و ابعاد میز کار، کورس حرکتی محورها و توان اسپیندل میتوانند اندازه و نوع قطعات قابل تولید را محدود کنند. در برخی پروژهها نیز هزینه ساخت فیکسچر، ابزارهای برشی و آمادهسازی برنامه CNC قابلتوجه است. به همین دلیل، اگرچه دستگاه فرز CNC بهترین گزینه برای تولید قطعات پیچیده، دقیق و پرتیراژ محسوب میشود، اما برای پروژههای بسیار ساده یا تولید محدود، استفاده از دستگاههای فرز دستی یا یونیورسال در برخی شرایط میتواند انتخاب اقتصادیتری باشد.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
دستگاه فرز CNC برای چه قطعاتی مناسب است؟
دستگاه فرز CNC برای تولید قطعاتی مناسب است که دقت بالا، هندسه پیچیده و تکرارپذیری در ساخت برای آنها اهمیت زیادی دارد. این دستگاه با کنترل کامپیوتری قادر است عملیات مختلف ماشینکاری را با سرعت و دقت بالا انجام دهد؛ به همین دلیل در تولید انبوه، مهندسی معکوس، قالبسازی، نمونهسازی و ساخت قطعات دقیق صنعتی کاربرد گستردهای دارد. همچنین امکان ماشینکاری فلزات، آلیاژها، پلاستیکهای مهندسی و برخی مواد کامپوزیتی را نیز فراهم میکند.
با استفاده از دستگاه فرز CNC میتوان قالبهای صنعتی، قطعات خودرو، قطعات هوافضا، ایمپلنتها و تجهیزات پزشکی، قطعات آلومینیومی، صفحات و بدنه ماشینآلات، چرخدندهها، فیکسچرها، هیتسینکها، قطعات الکترونیکی و انواع قطعات صنعتی با اشکال پیچیده را تولید کرد. این دستگاه بهویژه برای پروژههایی که نیاز به دقت ابعادی بالا، کیفیت سطح مناسب و تولید تعداد زیاد قطعات یکسان دارند، یکی از بهترین گزینههای ماشینکاری محسوب میشود.
هنگام انتخاب دستگاه فرز CNC به چه نکاتی توجه کنیم؟
هنگام انتخاب دستگاه فرز CNC ابتدا باید نوع قطعات، جنس متریال، ابعاد قطعه کار و حجم تولید را مشخص کنید. عواملی مانند تعداد محورها، ابعاد میز کار، کورس حرکتی محورها، توان موتور و سرعت اسپیندل باید با نیازهای پروژه شما مطابقت داشته باشند. اگر قصد تولید قطعات پیچیده یا ماشینکاری چندوجهی را دارید، انتخاب دستگاهی با تعداد محور بیشتر و دقت بالاتر میتواند کیفیت و بهرهوری تولید را افزایش دهد.
علاوه بر مشخصات فنی، نوع کنترلر CNC، سیستم تعویض خودکار ابزار (ATC)، دقت و تکرارپذیری دستگاه، کیفیت ریلها و بالاسکروها، سازگاری با نرمافزارهای CAD/CAM، خدمات پس از فروش، دسترسی به قطعات یدکی و هزینه نگهداری نیز از عوامل مهم در انتخاب دستگاه فرز CNC هستند. همچنین بهتر است دستگاهی را انتخاب کنید که علاوه بر پاسخگویی به نیازهای فعلی، امکان توسعه تولید و اجرای پروژههای پیچیدهتر را در آینده نیز فراهم کند.
سوالات متداول
دستگاه فرز CNC چیست؟
دستگاه فرز CNC نوعی ماشینابزار است که با استفاده از کنترل کامپیوتری، عملیات فرزکاری را با دقت و سرعت بالا انجام میدهد و برای تولید قطعات پیچیده و دقیق در صنایع مختلف به کار میرود.
دستگاه فرز CNC برای چه قطعاتی مناسب است؟
این دستگاه برای تولید قالبهای صنعتی، قطعات خودرو، قطعات هوافضا، تجهیزات پزشکی، چرخدندهها، قطعات آلومینیومی، فیکسچرها و سایر قطعات دقیق و پیچیده مناسب است.
تفاوت دستگاه فرز CNC و دستگاه فرز یونیورسال چیست؟
در دستگاه فرز CNC تمامی حرکات ماشین بهصورت خودکار و با برنامهریزی کامپیوتری انجام میشود، اما در دستگاه فرز یونیورسال بیشتر عملیات توسط اپراتور کنترل میشود. دستگاههای CNC دقت، سرعت و تکرارپذیری بالاتری دارند.
مزیت اصلی دستگاه فرز CNC چیست؟
مهمترین مزیت دستگاه فرز CNC، تولید قطعات پیچیده با دقت بالا، کاهش خطای انسانی، افزایش سرعت تولید و تکرارپذیری مناسب در تولید انبوه است.
هنگام خرید دستگاه فرز CNC به چه نکاتی باید توجه کرد؟
تعداد محورها، ابعاد میز کار، کورس حرکتی، توان موتور، سرعت اسپیندل، نوع کنترلر، سیستم تعویض خودکار ابزار، دقت دستگاه، خدمات پس از فروش و هزینه نگهداری از مهمترین معیارهای انتخاب دستگاه فرز CNC هستند.
دستگاه فرز CNC در چه صنایعی کاربرد دارد؟
این دستگاه در صنایع خودروسازی، هوافضا، پزشکی، قالبسازی، ماشینسازی، نفت و گاز، الکترونیک و تولید انواع قطعات صنعتی دقیق کاربرد گستردهای دارد.
