ماشینهای تراش عمودی یا دستگاههای کاروسل، یکی از پرکاربردترین تجهیزات در صنایع سنگین و تولید قطعات بزرگ فلزی به شمار میروند. این دستگاهها بهدلیل توانایی تراش دقیق و یکنواخت قطعات حجیم و سنگین، نقش حیاتی در صنایع خودروسازی، هوافضا، کشتیسازی و ماشینسازی ایفا میکنند. برخلاف تراشهای افقی معمولی، تراش عمودی یا کاروسل با محور عمودی خود امکان قرارگیری قطعات بزرگ و سنگین را فراهم کرده و فرآیند ماشینکاری را با دقت و سرعت بالاتر انجام میدهد. درک عملکرد و اجزای این دستگاه نه تنها برای مهندسان و تکنسینها، بلکه برای هر فرد علاقهمند به فناوری و صنعت، شناختی ارزشمند از پیشرفتهای مهندسی مدرن ارائه میکند.

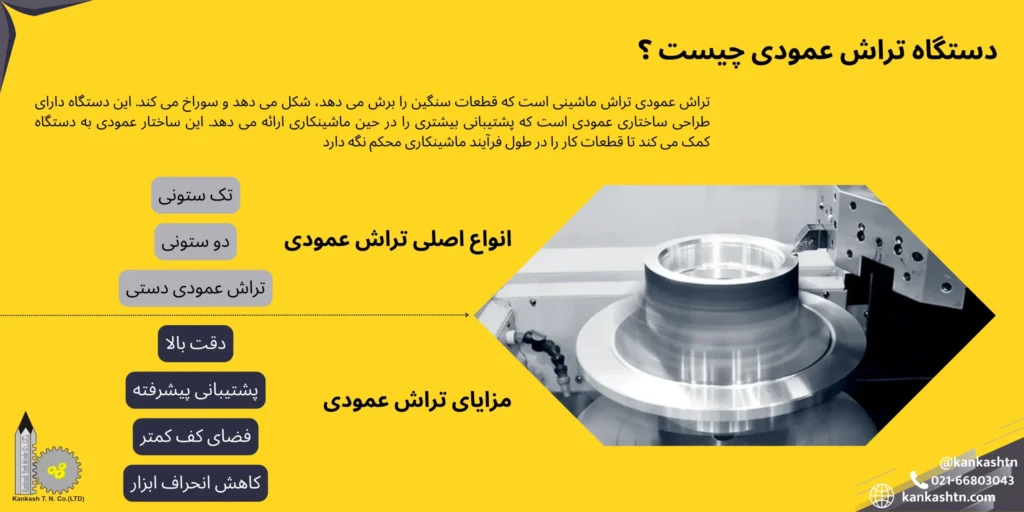

دستگاه کاروسل چیست؟
دستگاه کاروسل، نوعی ماشین تراش صنعتی است که برای پردازش قطعات بزرگ و سنگین فلزی طراحی شده است. این دستگاه با ساختاری منحصر به فرد و محور عمودی خود، امکان قرارگیری قطعات حجیم را بهصورت ایمن و پایدار فراهم میکند و به اپراتور اجازه میدهد تا عملیات تراش و شکلدهی را با دقت بالا انجام دهد. کاروسلها معمولاً در محیطهای صنعتی و کارگاههای تولیدی استفاده میشوند و نقش مهمی در تولید قطعات پیچیده و دقیق دارند.
این دستگاهها بهدلیل طراحی خاص خود، میتوانند انواع مختلفی از مواد فلزی را پردازش کنند و توانایی انجام عملیات سنگین را بدون افت کیفیت فراهم میآورند. از جمله ویژگیهای برجسته دستگاه کاروسل، دوام بالا و قابلیت اطمینان آن در طول فرآیندهای طولانی تولید است. با استفاده از این دستگاه، بسیاری از قطعاتی که با روشهای سنتی قابل تراشیدن نیستند، بهصورت دقیق و یکنواخت تولید میشوند. در نتیجه، کاروسلها بخش مهمی از فرآیندهای صنعتی محسوب میشوند و به بهبود کیفیت و کارایی تولید کمک شایانی میکنند.
همچنین تیم مهندسی ما در زمینه خدمات تراش CNC و خدمات فرز CNC به شما مشاوره رایگان ارائه میدهد.
اجزای اصلی تشکیلدهنده دستگاه کاروسل
دستگاه کاروسل، با ساختار پیچیده و طراحی خاص خود، قادر است قطعات بزرگ و سنگین فلزی را با دقت بالا تراش دهد. برای درک بهتر عملکرد این دستگاه، لازم است با اجزای اصلی آن آشنا شویم. در ادامه، مهمترین بخشهای تشکیلدهنده دستگاه کاروسل و نقش هر یک را بررسی میکنیم:
- شاسی یا بدنه اصلی: پایه و ستون دستگاه که کل قطعات و اجزای ماشین روی آن نصب میشوند و ثبات و مقاومت لازم برای تراش قطعات سنگین را فراهم میکند.
- صفحه گردان (کاروسل): سطحی دایرهای شکل که قطعه کار روی آن قرار میگیرد و امکان چرخش و تراش یکنواخت قطعه را فراهم میکند.
- موتور اصلی: نیروی محرکه دستگاه را تأمین میکند و باعث چرخش صفحه کار و اجرای عملیات تراش میشود.
- سیستم انتقال نیرو: شامل گیربکس، تسمه یا شافتها است که حرکت موتور را به صفحه گردان منتقل میکند و سرعت و گشتاور لازم را تنظیم مینماید.
- محور ابزار و هد ابزار: جایی که ابزار تراشکاری نصب میشود و امکان حرکت دقیق ابزار نسبت به قطعه کار را فراهم میکند.
- سیستم کنترل و هدایت: شامل کنترل دستی یا CNC است که حرکت ابزار و پارامترهای تراشکاری را دقیقاً هدایت میکند.
- سیستم خنککننده و روانکاری: برای کاهش دمای ابزار و قطعه کار و جلوگیری از سایش و آسیب به قطعات دستگاه استفاده میشود.
نحوه عملکرد ماشین تراش عمودی
ماشین تراش عمودی یا دستگاه کاروسل با طراحی ویژه خود امکان تراش دقیق قطعات بزرگ و سنگین را فراهم میکند. برای درک بهتر، لازم است بدانیم این دستگاه چگونه قطعه کار را به حرکت درآورده و ابزار تراشکاری را هدایت میکند. در ادامه، نحوه عملکرد ماشین تراش عمودی را مرحله به مرحله بررسی میکنیم:
- قرارگیری قطعه کار روی صفحه گردان: قطعه کار روی صفحه دایرهای شکل دستگاه (کاروسل) نصب میشود و با استفاده از ابزارهای تثبیت، کاملاً ثابت و پایدار میگردد.
- چرخش صفحه کار: موتور اصلی با کمک سیستم انتقال نیرو، صفحه گردان را به حرکت درآورده و قطعه کار را با سرعت و گشتاور مناسب میچرخاند.
- حرکت ابزار تراشکاری: ابزار نصبشده روی محور ابزار یا هد، مطابق برنامه یا کنترل اپراتور، نسبت به قطعه کار حرکت میکند تا مواد اضافی برداشته شود و شکل نهایی ایجاد گردد.
- کنترل و هدایت دقیق تراش: سیستم کنترل دستی یا CNC، موقعیت ابزار، سرعت حرکت و عمق برش را دقیقاً تنظیم میکند تا تراش با دقت بالا انجام شود.
- خنککنندگی و روانکاری: همزمان با تراش، سیستم خنککننده مایع بر روی ابزار و قطعه کار پاشیده میشود تا دما کنترل شده و سایش ابزار کاهش یابد.
- تکمیل فرآیند و آمادهسازی قطعه کار: پس از اتمام تراشکاری، قطعه کار از صفحه گردان خارج شده و آماده مراحل بعدی تولید یا نصب میشود.
انواع دستگاههای تراش عمودی
ماشینهای تراش عمودی یا کاروسل در صنایع مختلف برای پردازش قطعات بزرگ و پیچیده استفاده میشوند و بسته به طراحی و کاربرد، انواع متفاوتی دارند. شناخت انواع این دستگاهها به مهندسان و اپراتورها کمک میکند تا بهترین گزینه را برای نیازهای تولید خود انتخاب کنند. در ادامه، مهمترین انواع دستگاههای تراش عمودی را بررسی میکنیم:
1- ماشین تراش عمودی ساده
این نوع از کاروسل برای تراش قطعات نسبتاً بزرگ و سنگین بهکار میرود و دارای طراحی کلاسیک محور عمودی است. صفحه کار بهصورت دایرهای میچرخد و ابزار تراشکاری نسبت به آن حرکت میکند. این دستگاهها معمولاً برای کارگاههایی که نیاز به تراش دقیق فلنجها، دیسکها و صفحات بزرگ دارند مناسب هستند و امکان پردازش طیف وسیعی از مواد فلزی را فراهم میکنند.
2- ماشین تراش عمودی با کنترل CNC
در این نوع دستگاه، حرکت ابزار و صفحه گردان با سیستم کنترل عددی (CNC) هدایت میشود که دقت، تکرارپذیری و پیچیدگیهای طراحی را بهطور قابل توجهی افزایش میدهد. این ماشینها قادرند قطعات پیچیده با اشکال هندسی متنوع را بدون دخالت مستقیم اپراتور تولید کنند و در صنایع خودروسازی، هوافضا و ماشینسازی سنگین کاربرد گستردهای دارند.
3- ماشین تراش عمودی چند محور
این دستگاهها از چند محور حرکتی برخوردارند که امکان تراش همزمان در چند جهت را فراهم میکنند. با این قابلیت، میتوان قطعات پیچیده و با ابعاد بزرگ را در یک مرحله تولید کرد، بدون نیاز به جابجایی مکرر قطعه کار. این نوع کاروسلها معمولاً در تولید قطعات هواپیما، توربینها و تجهیزات صنعتی پیشرفته کاربرد دارند و دقت و بهرهوری بالایی ارائه میدهند.
4- ماشین تراش عمودی با قابلیت تغییر صفحه کار
برخی مدلهای پیشرفته کاروسل امکان تعویض سریع صفحه گردان یا افزودن صفحات جانبی را دارند تا قطعات با ابعاد مختلف را بدون نیاز به دستگاه جدید تراش داد. این ویژگی انعطافپذیری بالایی در تولید فراهم میکند و به صنایع کمک میکند تا طیف وسیعتری از قطعات را با یک دستگاه تولید کنند.
انواع دستگاه تراش عمودی
کاربردهای اصلی دستگاه کاروسل
دستگاه کاروسل یا ماشین تراش عمودی بهدلیل توانایی بالای خود در تراش قطعات بزرگ و سنگین، در صنایع مختلف نقش حیاتی دارد. برای درک بهتر اهمیت این دستگاه، در ادامه کاربردهای اصلی آن را بررسی میکنیم:
- تولید قطعات بزرگ صنعتی: کاروسل برای ساخت قطعات حجیم مانند فلنجها، دیسکها و صفحات دایرهای بزرگ که با تراش معمولی قابل تولید نیستند، استفاده میشود.
- صنایع هوافضا و هوانوردی: برای تراش دقیق و ایجاد ابعاد استاندارد در قطعات موتورهای هواپیما و اجزای مهم هوافضا، کاروسل گزینهای ایدهآل است.
- کشتیسازی و صنایع دریایی: تولید شفتها، پروانهها و قطعات بزرگ کشتی که نیازمند دقت و دوام بالا هستند، از کاربردهای رایج این دستگاه محسوب میشود.
- ماشینسازی و تجهیزات صنعتی: ساخت قطعات ماشینآلات سنگین و تجهیزات صنعتی با ابعاد بزرگ، بدون استفاده از کاروسل تقریباً غیرممکن است.
- خودروسازی و صنایع سنگین: تولید قطعات بزرگ موتور، دیسکهای چرخ و سایر اجزای صنعتی خودرو با دقت بالا، یکی دیگر از کاربردهای مهم این دستگاه است.
مزایای استفاده از ماشین تراش عمودی
ماشین تراش عمودی یا دستگاه کاروسل با طراحی خاص و محور عمودی خود، امکاناتی فراهم میکند که تراش قطعات بزرگ و سنگین را با دقت و کارایی بالا ممکن میسازد. برای درک بهتر اهمیت آن، در ادامه مزایای استفاده از این دستگاه را بررسی میکنیم:
- توانایی تراش قطعات حجیم و سنگین: طراحی محور عمودی دستگاه اجازه میدهد تا قطعات بزرگ و سنگین بهصورت پایدار روی صفحه گردان قرار گیرند و عملیات تراش بدون افت کیفیت انجام شود.
- دقت و یکنواختی بالا: حرکت دقیق ابزار و کنترل چرخش صفحه کار باعث میشود ابعاد و سطح قطعات با دقت بالا و بدون نوسان تولید شوند.
- افزایش بهرهوری تولید: امکان پردازش قطعات بزرگ در یک مرحله و کاهش نیاز به جابجایی مکرر، سرعت تولید را بهطور قابل توجهی افزایش میدهد.
- دوام و اطمینان بالا: ساختار مقاوم و طراحی صنعتی دستگاه، امکان کار طولانیمدت با حداقل نیاز به تعمیرات را فراهم میکند.
- انعطافپذیری در انواع تراشکاری: کاروسل توانایی تراش انواع قطعات با اشکال مختلف و مواد گوناگون را دارد، که آن را برای صنایع متنوع مناسب میسازد.
معایب استفاده از ماشین تراش عمودی
با وجود مزایای متعدد، ماشین تراش عمودی یا دستگاه کاروسل محدودیتهایی هم دارد که باید در نظر گرفته شوند. آشنایی با این معایب به اپراتورها و صنایع کمک میکند تا استفاده بهینه و ایمن از دستگاه را برنامهریزی کنند. در ادامه مهمترین معایب کاروسل را بررسی میکنیم:
- هزینه بالای خرید و نصب: ساختار بزرگ و پیشرفته دستگاه باعث میشود هزینه اولیه خرید و نصب کاروسل نسبت به ماشینهای تراش معمولی بسیار بیشتر باشد.
- نیاز به فضای زیاد: به دلیل ابعاد بزرگ و وزن سنگین، نصب و استفاده از دستگاه به فضای گسترده و زیرساخت مناسب در کارگاه نیاز دارد.
- پیچیدگی نگهداری و تعمیرات: اجزای متحرک متعدد و سیستمهای کنترل پیشرفته، نگهداری و تعمیرات دستگاه را پیچیده و گاهی زمانبر میکند.
- نیاز به نیروی متخصص: اپراتوری که بتواند کاروسل را با دقت بالا کنترل کند، نیازمند تجربه و آموزش تخصصی است.
- مصرف انرژی بالا: به دلیل موتور قدرتمند و حرکت صفحه گردان با گشتاور بالا، مصرف برق دستگاه نسبت به تراشهای کوچکتر بیشتر است.
