در دنیای ماشینکاری مدرن دستگاههای فرز CNC نقشی حیاتی در تولید دقیق و سریع قطعات ایفا میکنند. این دستگاهها با تکیه بر فناوری کنترل عددی، توانایی انجام عملیاتهای پیچیده بر روی انواع مواد را دارند. یکی از عوامل کلیدی در عملکرد دقیق و بهینه این ماشینها، انتخاب درست ابزار برش یا همان مته (یا تیغه) فرز است. هر نوع مته فرز CNC برای کاربرد خاصی طراحی شده و انتخاب نادرست آن نه تنها کیفیت نهایی قطعه را کاهش میدهد بلکه موجب آسیب به ابزار یا دستگاه نیز میشود. آشنایی با انواع مته فرز CNC و کاربردهای هر یک گامی مهم در افزایش بهرهوری، کاهش هزینهها و بهبود کیفیت تولید است. در این مطلب با انواع متههای مورد استفاده در فرز CNC آشنا میشویم و ویژگیهای هر کدام را بررسی میکنیم.
مته چیست؟
مته ابزاری است که برای برش، سوراخکاری یا شکلدهی به مواد مختلف مانند فلز، چوب، پلاستیک و حتی سنگ به کار میرود. این ابزار معمولاً از فولاد سخت یا مواد مقاوم دیگر ساخته میشود و به واسطه چرخش با سرعت بالا، سطح موردنظر را برش میدهد یا سوراخ میکند. متهها در صنایع مختلف (به ویژه در ماشینکاری و ساختوساز) نقش حیاتی دارند. متهها بسته به نوع کاربرد در اشکال، اندازهها و جنسهای گوناگون طراحی میشوند. در دستگاههای CNC، متهها نه تنها برای سوراخکاری بلکه برای تراش، فرزکاری و عملیاتهای دقیقتر نیز استفاده میشوند. انتخاب نوع مناسب مته میتواند بر دقت، سرعت و کیفیت نهایی کار تأثیر مستقیم بگذارد. بنابراین شناخت عملکرد و ویژگیهای متهها یکی از اصول مهم در فرآیند تولید صنعتی به شمار میرود.
تیم مهندسی ما در زمینه خدمات تراش CNC و منوال و خدمات فرز CNC به شما مشاوره رایگان ارائه میدهد.

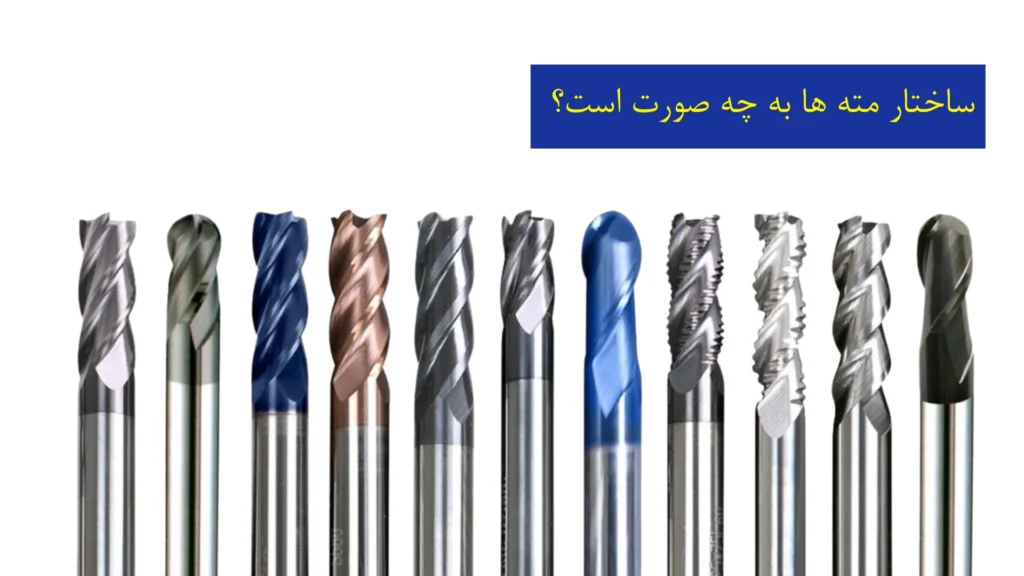

ساختار متهها به چه صورت است؟
ساختار متهها بسته به نوع، جنس و کاربردشان ممکن است تفاوتهای زیادی داشته باشند. به عنوان مثال متهای که برای سوراخکاری فلز طراحی شده با مته مخصوص چوب یا سنگ از نظر شکل، زاویه برش و جنس بدنه متفاوت است. با این حال بیشتر متهها دارای اجزای پایه و مشترکی هستند که عملکرد کلی آنها را ممکن میسازد. این اجزاء در کنار یکدیگر باعث ایجاد دقت، کارایی و دوام ابزار در فرآیند ماشینکاری میشوند. به طور کلی هر مته از چند بخش اصلی تشکیل شده است:
- نوک یا لبه برش: این قسمت بخش ابتدایی مته است که مستقیماً با سطح کار تماس داشته و وظیفه برش یا سوراخکاری را بر عهده دارد. طراحی این قسمت بسته به نوع ماده و کاربرد میتواند زاویهدار، تخت یا مخروطی باشد.
- شیارهای مارپیچ: این بخش شامل شیارهایی است که در امتداد بدنه مته پیچیده شدهاند و وظیفه انتقال برادهها (تراشهها) به بیرون و خنکسازی نوک مته را بر عهده دارند. تعداد و زاویه این شیارها بر عملکرد مته تأثیر مستقیم دارد.
- بدنه: بدنه قسمت اصلی مته است که بین نوک و پایه قرار دارد و ساختار آن تعیینکننده مقاومت و پایداری ابزار هنگام کار است.
- دم یا ساقه: این بخش انتهاییترین قسمت مته است که درون سهنظام یا کولت دستگاه قرار میگیرد. شکل این بخش ممکن است استوانهای، مخروطی یا ششگوش باشد و در انتقال نیروی چرخش به مته نقش مهمی دارد.
مته فرز CNC چیست؟
مته فرز CNC ابزاری تخصصی در ماشینکاری است که در دستگاههای CNC برای انجام عملیاتهایی مانند برش، شیارزنی، سوراخکاری، پرداخت و شکلدهی به مواد مختلف مورد استفاده قرار میگیرد. برخلاف متههای سنتی که معمولاً فقط برای سوراخکاری استفاده میشوند، مته فرز CNC توانایی انجام برادهبرداری در جهات مختلف را دارد و به صورت دقیق و قابل برنامهریزی عمل میکند. این ابزارها از جنسهایی مانند فولاد تندبر (HSS)، کاربید یا سرامیک ساخته میشوند تا در برابر سایش و حرارت مقاوم باشند.
مته فرز CNC با سرعت بالا و بر طبق مسیرهای از پیش تعیینشده حرکت میکند و امکان تولید قطعات پیچیده با تلرانسهای بسیار پایین را فراهم میسازد. در ماشینکاری بسته به نوع عملیات از متههای مختلفی مانند مته مارپیچ، مته کونیک، یا مته کفتراش استفاده میشود. انتخاب صحیح مته فرز CNC نقش مهمی در کیفیت سطح نهایی، کاهش زمان تولید و افزایش عمر ابزار دارد و به همین دلیل شناخت دقیق ویژگیها و کاربردهای انواع مته فرز CNC برای مهندسان، اپراتورها و تکنسینهای ماشینکاری ضروری است.
بیشتر بخوانید: دستگاه فرز سی ان سی چیست؟

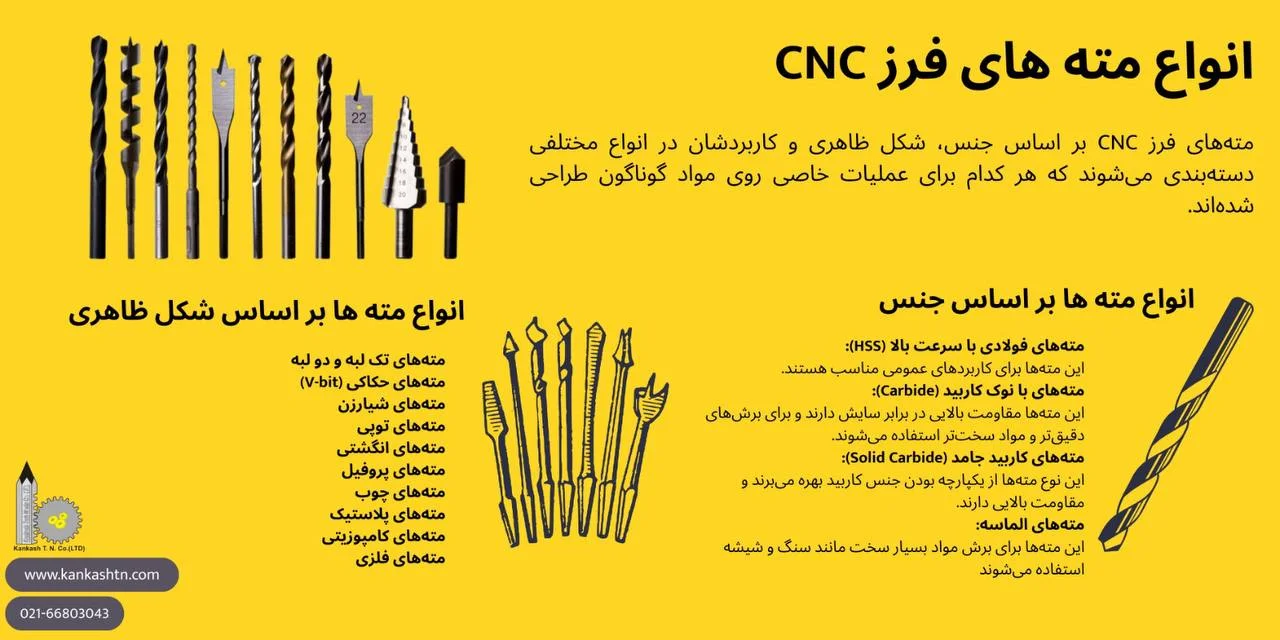

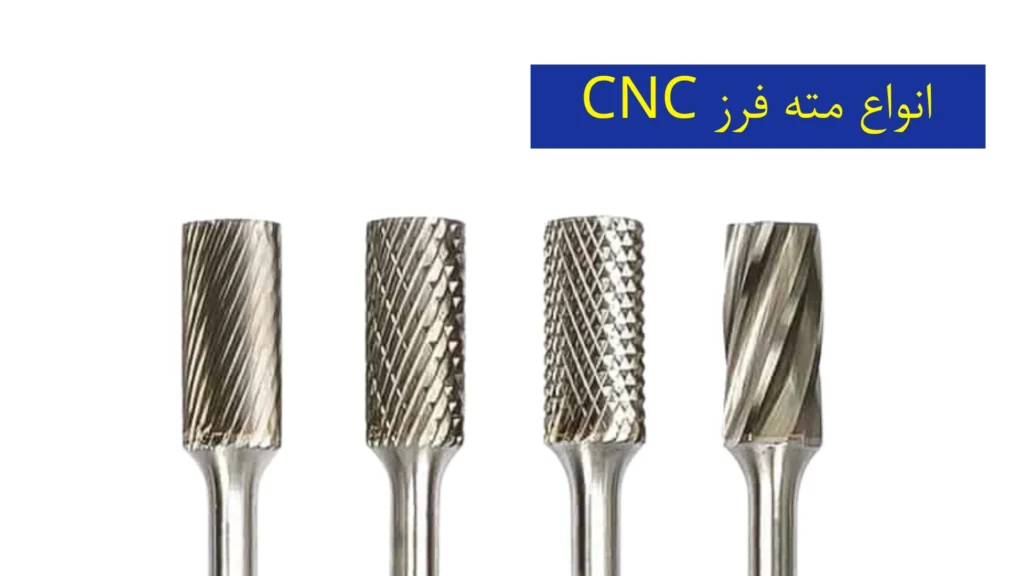

انواع مته فرز CNC
انواع مته فرز CNC با توجه به شکل، کاربرد و نوع عملیات ماشینکاری دستهبندی میشود. انتخاب صحیح نوع مته بسته به نیاز تولید، جنس قطعهکار و نوع عملیات (سوراخکاری، شیارزنی، کفتراشی، پرداخت و…) متفاوت است. در ادامه رایجترین انواع مته فرز CNC را به طور کامل بررسی خواهیم کرد:
1. مته مارپیچ
این نوع مته فرز CNC رایجترین ابزار سوراخکاری در صنایع مختلف است. طراحی مارپیچی آن باعث خروج مؤثر براده و کاهش اصطکاک بین ابزار و قطعه میشود. این نوع مته برای سوراخکاری در فلزات، چوب، پلاستیک و برخی مواد دیگر مناسب است. مته مارپیچ با زاویههای متنوع (معمولاً بین ۱۱۸ تا ۱۳۵ درجه) عرضه میشود و برای سوراخکاری سریع و دقیق بهکار میرود.
2. مته مرکز
مته مرکز برای ایجاد سوراخ اولیه و یا نقطه مرکزی دقیق به منظور راهنمایی مته اصلی استفاده میشود. این نوع مته معمولاً دارای نوک کوتاه و بدنه ضخیم است و از لغزش یا انحراف مته در آغاز سوراخکاری جلوگیری میکند. مته مرکز در قطعات حساس و یا در مواقعی که دقت موقعیت سوراخ اهمیت دارد، نقش مهمی ایفا میکند.
3. مته پلکانی
این مته دارای طراحی پلهپله با قطرهای مختلف است که به کاربر اجازه میدهد چند اندازه سوراخ را تنها با یک ابزار ایجاد کند. این نوع مته بیشتر برای ورقهای نازک فلزی، آلومینیومی یا پلاستیکی کاربرد دارد. مزیت اصلی آن کاهش نیاز به تعویض مکرر مته در کارهای متوالی است.
4. مته کفتراش یا تهتخت
مته کفتراش (بر خلاف متههای سوراخکاری) میتواند در جهتهای مختلف حرکت کند و مواد را از طرفین بتراشد. این ابزار برای ایجاد شیارها، پلهها، حفرههای سطحی و پرداخت کف قطعه بسیار مناسب است. مته کفتراش در مدلسازی سه بعدی، قالبسازی و ماشینکاری قطعات پیچیده کاربرد زیادی دارد و در اشکال تخت، کروی و زاویهدار تولید میشود.
5. مته کونیک
این نوع مته فرز CNC برای سوراخکاری مخروطی طراحی شده و سوراخهایی با دیواره شیبدار ایجاد میکند. از این ابزار در مواقعی استفاده میشود که قطعات مخروطی (مانند پین یا ابزارهای اتصال مخروطی) باید در سوراخ قرار بگیرند. این مته معمولاً در قالبسازی، مونتاژ مکانیکی و کارهای دقیق فیتکاری کاربرد دارد.
6. مته خزینه
مته خزینه برای ایجاد پخ در دهانه سوراخ به منظور نشستن دقیق پیچهای سرمخروطی طراحی شده است. این مته باعث میشود سر پیچ همسطح و یا پایینتر از سطح قطعه قرار گیرد. خزینه معمولا در صنایع چوب، فلز و پلاستیک برای زیبایی و عملکرد بهتر اتصال بسیار پرکاربرد است.
7. مته خزینه تخت یا پلهای
این نوع مته فرز CNC برای ایجاد حفرهای با قطر بزرگتر در قسمت ابتدایی سوراخ (به صورت تخت) طراحی شده تا پیچ یا مهره به راحتی داخل قطعه جا گیرد. کاربرد آن بیشتر در اتصالات مکانیکی است که نیاز به پوشش پیچها وجود دارد. این نوع مته در طراحیهای صنعتی (به خصوص جایی که قطعه باید روی سطحی بنشیند) اهمیت زیادی دارد.
8. مته سوراخکاری عمیق
این نوع مته برای ایجاد سوراخهای بسیار عمیق و دقیق استفاده میشود و معمولاً در ساخت قالبها، صنایع خودروسازی و هوایی کاربرد دارد. طراحی آن به گونهای است که دارای کانالهای داخلی برای عبور مایع خنککننده و خارجسازی سریع برادههاست. این نوع مته باعث کاهش دمای عملیات و افزایش عمر ابزار میشود.
9. مته رزوهزن
این متهها برای ایجاد رزوه داخلی در سوراخها استفاده میشوند تا پیچکردن قطعات ممکن شود. این نوع مته معمولاً به صورت دستی یا اتوماتیک در دستگاههای CNC بهکار میرود. مته رزوهزن بسته به نوع رزوه میتواند با استانداردهای متریک یا اینچی طراحی شود. این مته در تولید قطعات مکانیکی با اتصالات پیچی کاربرد اساسی دارد.
10. مته کروی یا توپی
مته کروی دارای نوک گردی است که برای برش منحنیها و فرمدهی سه بعدی به قطعات مورد استفاده قرار میگیرد. این ابزار برای ساخت قالب، مدلسازی و ماشینکاری سطوح منحنی بسیار مناسب است. مته توپی به دلیل فرم کروی نوک، سطح نهایی قطعه را بسیار نرم و یکنواخت خواهد کرد.
11. مته انگشتی
مته انگشتی یکی از پرکاربردترین ابزارهای فرز CNC است. این مته دارای نوک تخت بوده و برای ایجاد شیار، برش عرضی، پلهزنی و تراش سطحی استفاده میشود. مته انگشتی در طراحی قالبها و قطعات صنعتی به ویژه برای عملیات دقیق دو و سهمحوره کاربرد فراوانی دارد و در انواع قطر و طولهای مختلف تولید میشود.
12. مته انگشتی زاویهدار
این مته برای ایجاد پخ یا زاویه در لبه قطعات استفاده میشود تا از تیز بودن لبهها جلوگیری کرده و ظاهری زیباتر ایجاد کند. همچنین این نوع مته برای آمادهسازی لبه قطعات پیش از جوشکاری یا مونتاژ بهکار میرود. پخزنی باعث کاهش تنش در لبهها و افزایش دوام قطعه میشود.
13. متههای مخصوص مواد خاص
برخی از متهها برای عملکرد بهتر روی مواد خاص طراحی شدهاند. مثلاً متههای مخصوص آلومینیوم دارای شیارهای باز و سطح صیقلی برای جلوگیری از گیرکردن براده هستند. متههای مخصوص فولاد سخت از کاربید ساخته میشوند تا در برابر سایش مقاومت بیشتری داشته باشند. همچنین برای مواد نرم یا شکننده مانند پلاستیک و چوب از متههایی با زاویه و سرعت متفاوت استفاده میشود.
جدول مقایسه انواع مته فرز
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
هر نوع مته فرز برای چه کاربردی مناسب است؟
هر مته فرز برای نوع خاصی از ماشینکاری طراحی شده است و انتخاب صحیح آن تأثیر مستقیمی بر کیفیت سطح، سرعت برادهبرداری و عمر ابزار دارد. برای مثال، مته فرز تخت (Flat End Mill) بیشتر برای کفتراشی، شیارزنی و ایجاد سطوح صاف استفاده میشود، در حالی که مته فرز بالنوز (Ball Nose End Mill) برای ماشینکاری سطوح منحنی، قالبهای سهبعدی و قطعات با هندسه پیچیده گزینه مناسبی است. همچنین مته فرز گوشه گرد (Corner Radius End Mill) با کاهش تمرکز تنش در گوشهها، برای ماشینکاری قطعاتی که به استحکام و دوام بیشتری نیاز دارند، کاربرد دارد.
از سوی دیگر، مته فرز V شکل برای حکاکی، ایجاد شیارهای زاویهدار و ساخت نوشته یا طرحهای تزئینی به کار میرود. مته فرز شیار T بهطور اختصاصی برای ایجاد شیارهای T در میز دستگاهها و فیکسچرهای صنعتی طراحی شده است و مته فرز خشنتراش (Roughing End Mill) نیز با دندانههای مخصوص خود، برای برادهبرداری سریع و ماشینکاری اولیه قطعات قبل از پرداخت نهایی مناسب است. انتخاب نوع مناسب مته فرز باید بر اساس جنس قطعه کار، نوع عملیات ماشینکاری و کیفیت سطح مورد انتظار انجام شود.
مزایا و محدودیتهای انواع مته فرز
انواع مته فرز با توجه به طراحی و کاربرد خود، امکان انجام عملیات متنوعی مانند شیارزنی، کفتراشی، پروفیلتراشی، ماشینکاری سهبعدی و پرداخت سطوح را با دقت بالا فراهم میکنند. انتخاب ابزار مناسب باعث بهبود کیفیت سطح، افزایش سرعت برادهبرداری، کاهش فشار وارد بر دستگاه و افزایش عمر ابزار میشود. همچنین وجود مدلهای مختلف مانند مته فرز تخت، بالنوز، گوشه گرد و خشنتراش این امکان را فراهم میکند که برای هر نوع قطعه و عملیات، مناسبترین ابزار انتخاب شود.
با این حال، هر نوع مته فرز محدودیتهای خاص خود را دارد و استفاده نادرست از آن میتواند باعث کاهش کیفیت ماشینکاری، افزایش سایش ابزار یا حتی شکستگی مته شود. برای مثال، مته فرز بالنوز برای ایجاد سطوح منحنی مناسب است اما در کفتراشی به اندازه مته فرز تخت کارایی ندارد و مته خشنتراش نیز کیفیت سطح نهایی بالایی ایجاد نمیکند. علاوه بر این، عواملی مانند جنس قطعه کار، تعداد لبههای برنده، جنس و پوشش ابزار، سرعت برش و نرخ پیشروی باید بهدرستی انتخاب شوند تا بهترین عملکرد و بیشترین عمر ابزار حاصل شود.
هنگام انتخاب مته فرز به چه نکاتی توجه کنیم؟
هنگام انتخاب مته فرز ابتدا باید جنس قطعه کار، نوع عملیات ماشینکاری و کیفیت سطح مورد انتظار را در نظر بگیرید. عواملی مانند قطر و طول ابزار، تعداد لبههای برنده (Flute)، نوع نوک مته و شکل هندسی ابزار باید با نوع عملیات مانند شیارزنی، کفتراشی، پروفیلتراشی یا ماشینکاری سهبعدی متناسب باشند. انتخاب صحیح این ویژگیها علاوه بر افزایش دقت، موجب بهبود کیفیت ماشینکاری و کاهش زمان تولید میشود.
علاوه بر این، جنس مته (HSS یا کاربید)، نوع پوشش ابزار (مانند TiN یا TiAlN)، سازگاری با جنس قطعه، حداکثر سرعت و پیشروی مجاز، مقاومت در برابر سایش و کیفیت ساخت ابزار نیز از عوامل مهم در انتخاب مته فرز هستند. استفاده از ابزار مناسب نهتنها عمر مته را افزایش میدهد، بلکه از شکستگی ابزار، کاهش کیفیت سطح و افزایش هزینههای ماشینکاری نیز جلوگیری میکند.
سوالات متداول
مته فرز چیست؟
مته فرز ابزاری برشی است که روی دستگاه فرز نصب میشود و برای انجام عملیاتهایی مانند شیارزنی، کفتراشی، پروفیلتراشی، حکاکی و ماشینکاری سهبعدی روی انواع متریال استفاده میشود.
تفاوت مته فرز و مته سوراخکاری چیست؟
مته سوراخکاری فقط برای ایجاد سوراخ در راستای محور خود طراحی شده است، اما مته فرز علاوه بر برش از نوک ابزار، از کنارهها نیز برادهبرداری میکند و برای عملیات متنوع ماشینکاری کاربرد دارد.
بهترین مته فرز برای آلومینیوم کدام است؟
برای ماشینکاری آلومینیوم معمولاً از مته فرزهای دوپر یا سهپر کاربیدی با زاویه برش مناسب استفاده میشود، زیرا تخلیه براده بهتری دارند و کیفیت سطح بالاتری ایجاد میکنند.
مته فرز چند پر چه کاربردی دارد؟
تعداد لبههای برنده بر عملکرد ابزار تأثیر میگذارد. متههای دوپر برای آلومینیوم و متریالهای نرم، متههای چهارپر برای فولاد و آلیاژهای سخت و مدلهای با تعداد پر بیشتر برای پرداخت نهایی و ماشینکاری دقیق مناسب هستند.
هنگام خرید مته فرز به چه نکاتی باید توجه کرد؟
جنس قطعه کار، نوع عملیات ماشینکاری، قطر و طول ابزار، تعداد لبههای برنده، جنس و پوشش مته، کیفیت ساخت و سازگاری ابزار با دستگاه از مهمترین معیارهای انتخاب مته فرز هستند.
مته فرز HSS بهتر است یا کاربیدی؟
متههای HSS قیمت پایینتر و انعطافپذیری بیشتری دارند و برای کارهای عمومی مناسب هستند، در حالی که متههای کاربیدی سختی، مقاومت سایشی و عمر بیشتری داشته و برای ماشینکاری با سرعت و دقت بالا انتخاب بهتری محسوب میشوند.
