کنترلرهای هایدن هاین (Heidenhain) از پیشرفتهترین سیستمهای کنترل عددی در دستگاههای CNC هستند که بهدلیل دقت بالا، کاربری ساده و قابلیتهای نرمافزاری قدرتمند شناخته میشوند. این کنترلرها در صنایع تولیدی و ماشینکاری برای انجام عملیات پیچیده، افزایش دقت ابعادی و کاهش خطای انسانی کاربرد گستردهای دارند. هایدن هاین با ارائه مدلهای مختلف، نیاز انواع ماشینها مانند فرز، تراش و پانچ را پوشش میدهد. در این مطلب ابتدا با مفهوم کنترلر هایدن هاین آشنا میشویم و سپس انواع آن و ویژگیهای شاخص هرکدام را بررسی خواهیم کرد تا دیدی روشنتر از کاربرد این سیستمها ارائه شود.

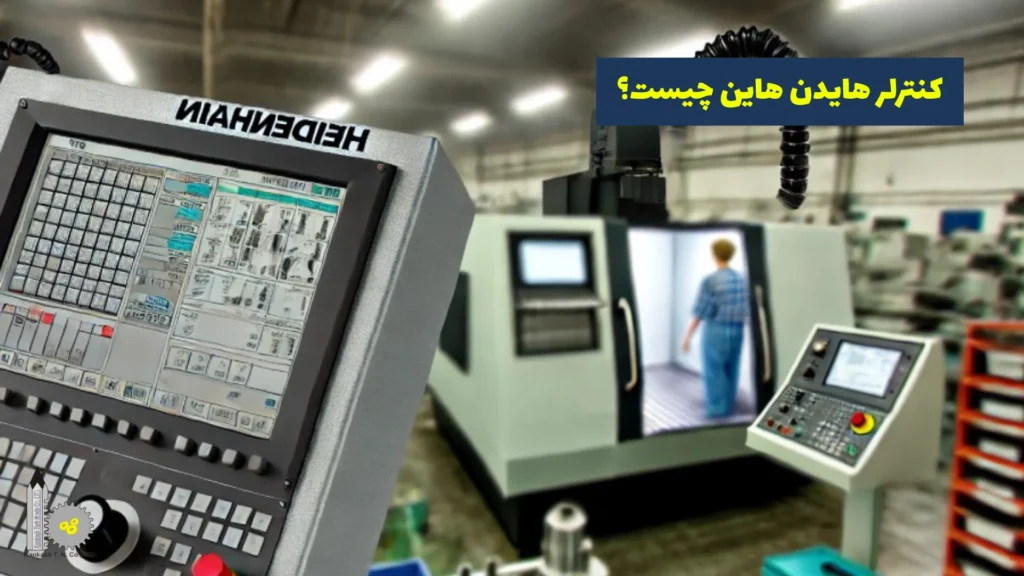

کنترلر هایدن هاین چیست؟
کنترلر هایدن هاین (Heidenhain) یک سیستم هدایت و مدیریت عملیات ماشینهای CNC است که وظیفه دارد دستورهای اپراتور یا برنامهنویس را دریافت کرده و آنها را به حرکات دقیق و قابلاجرا برای ماشین تبدیل کند. این کنترلر با تمرکز بر دقت، سرعت پردازش و سادگی استفاده طراحی شده و از همین رو در بسیاری از کارگاهها و صنایع تولیدی حرفهای بهکار میرود.
هایـدن هاین بهعنوان یک برند آلمانی باسابقه، همواره بر توسعه فناوریهای مبتنی بر اندازهگیری دقیق و کنترل حرکتی پیشرفته تأکید داشته است. این شرکت کنترلرهایی تولید میکند که نهتنها برای برنامهنویسان CNC، بلکه برای اپراتورهای کمتجربه نیز محیطی قابل فهم و کاربردی فراهم میسازند. امکانات نرمافزاری موجود در این کنترلر، نوشتن برنامه، ویرایش کدها و اجرای عملیات را بسیار آسان میکند و همین موضوع موجب شده بسیاری از سازندگان ماشینآلات صنعتی از آن بهعنوان انتخاب اول خود یاد کنند.
نقش اصلی کنترلر هایدن هاین در هر دستگاه، ایجاد هماهنگی بین ورودی کاربر و خروجی نهایی دستگاه است؛ بهگونهای که کوچکترین تغییرات و دستورات با دقت بالا و بدون خطا اجرا شوند. بنابراین این کنترلر یک ابزار کلیدی در تولید دقیق و مدرن محسوب میشود و حضور آن در دستگاههای CNC بیانگر اهمیت کیفیت و استاندارد بالا در فرآیند تولید است.
تیم مهندسی ما در زمینه خدمات تراش CNC و خدمات فرز CNC به شما مشاوره رایگان ارائه میدهد.

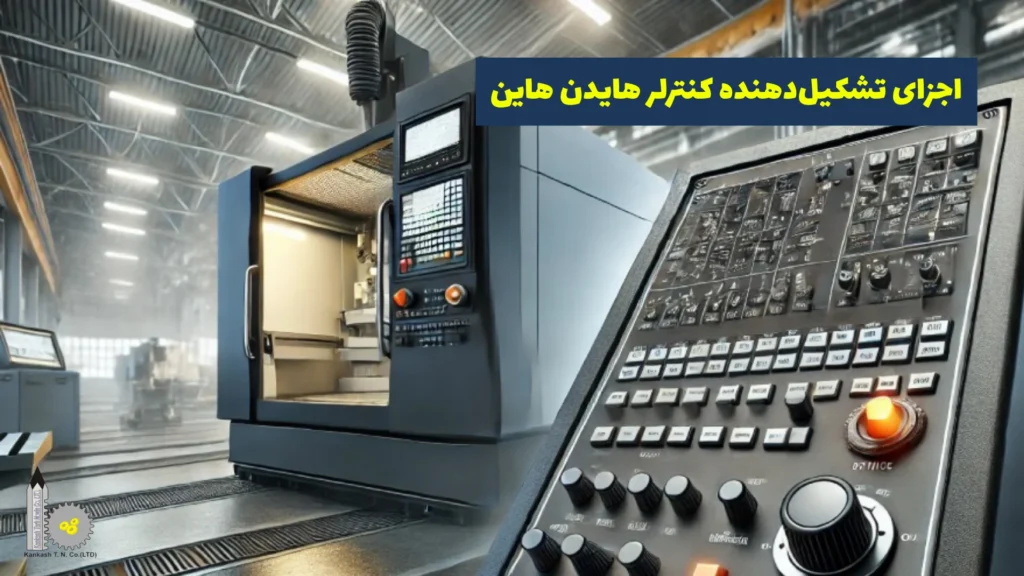

اجزای تشکیلدهنده کنترلر هایدن هاین
کنترلرهای هایدن هاین از مجموعهای از اجزای سختافزاری و نرمافزاری تشکیل شدهاند که با همکاری یکدیگر امکان پردازش برنامهها، کنترل حرکات و مدیریت عملیات ماشینکاری را فراهم میکنند. هر کدام از این اجزا نقش مشخصی در عملکرد نهایی دستگاه دارند. در ادامه اجزای اصلی کنترلر هایدن هاین را بررسی میکنیم.
- واحد پردازش مرکزی: این بخش مغز کنترلر است و تمام محاسبات مربوط به مسیر حرکت ابزار، سرعتها و پردازش کدهای CNC را انجام میدهد. CPU دادههای ورودی را تحلیل کرده و آنها را به فرمانهای قابلاجرا برای محورهای دستگاه تبدیل میکند.
- حافظه: حافظه وظیفه ذخیره برنامهها، پارامترهای ماشین و اطلاعات موقتی را بر عهده دارد تا کنترلر هنگام اجرای عملیات به آنها دسترسی سریع داشته باشد. این حافظه حتی پس از خاموش شدن دستگاه، دادههای ضروری را بدون حذف شدن نگه میدارد.
- صفحهنمایش و رابط کاربری: این بخش اطلاعات مربوط به عملیات ماشین، مسیر ابزار و پیامهای سیستم را بهوضوح نمایش میدهد. از طریق کلیدها یا صفحهنمایش لمسی، اپراتور میتواند برنامه وارد کند، بخشهایی را ویرایش کند و روند کار دستگاه را مدیریت کند.
- ماژول ورودی/خروجی: این ماژول مانند پل ارتباطی بین کنترلر و اجزای مکانیکی و الکترونیکی دستگاه عمل میکند. سیگنالهای دریافتی از سنسورها را به کنترلر منتقل و فرمانهای صادرشده به موتورها و عملگرها را ارسال میکند.
- درایوهای حرکتی: درایوها فرمانهای حرکتی خروجی از کنترلر را دریافت کرده و آنها را به حرکت دقیق چرخشی یا خطی روی محورهای دستگاه تبدیل میکنند. کنترل سرعت، جهت و شتاب سرووموتورها نیز بر عهده همین بخش است.
- منبع تغذیه: این واحد انرژی الکتریکی موردنیاز کنترلر و اجزای مختلف آن را تأمین و پایدار میکند. طراحی مطمئن منبع تغذیه باعث میشود کنترلر حتی در شرایط نوسان برق نیز عملکردی ثابت و بدون خطا داشته باشد.
- پورتهای ارتباطی: این پورتها امکان تبادل داده بین کنترلر و کامپیوتر، حافظههای جانبی یا شبکه داخلی کارخانه را فراهم میکنند. از طریق این بخش میتوان برنامههای جدید بارگذاری، اطلاعات را منتقل یا کنترلر را بهروزرسانی کرد.

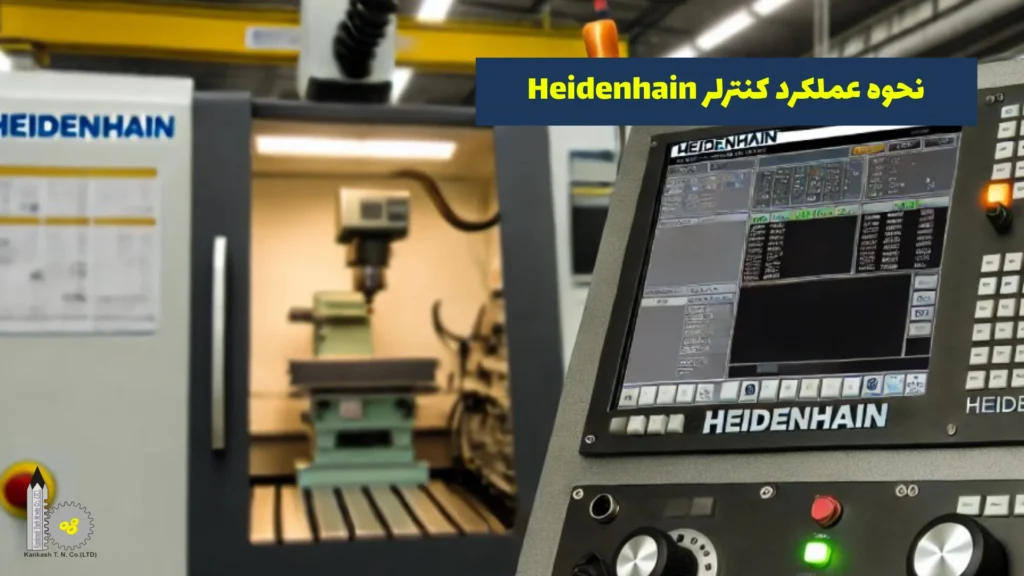

نحوه عملکرد کنترلر Heidenhain
کنترلرهای هایدن هاین برای ایجاد هماهنگی کامل بین برنامه CNC و حرکت واقعی دستگاه طراحی شدهاند. این سیستم با دریافت داده، تجزیهوتحلیل آن و تبدیلش به فرمانهای دقیق، ماشینکاری را با کمترین خطا و بیشترین دقت اجرا میکند. در ادامه، نحوه عملکرد کنترلر هایدن هاین را مرحلهبهمرحله بررسی میکنیم.
- دریافت برنامه و ورودیها: ابتدا کنترلر فایل برنامه CNC را از حافظه داخلی، USB یا شبکه دریافت میکند و همزمان وضعیت سنسورها و کلیدهای ماشین را بهصورت لحظهای میخواند تا تصویر کاملی از شرایط دستگاه داشته باشد.
- تحلیل و پردازش کدها: پس از دریافت برنامه، کنترلر تمام خطوط کد شامل مختصات، سرعتها و دستورات حرکتی را تجزیهوتحلیل میکند و محاسبات مربوط به مسیر ابزار، زمانبندی حرکات و پارامترهای اسپیندل را انجام میدهد.
- تولید مسیر حرکتی: در این مرحله مسیر دقیق حرکت ابزار طراحی میشود تا عملیات بدون لرزش، با سرعت مناسب و بالاترین سطح دقت انجام شود؛ یعنی کنترلر بهترین مسیر را برای رسیدن ابزار به هدف تعیین میکند.
- ارسال فرمانها به درایوها: پس از برنامهریزی مسیر، فرمانهای حرکتی به درایوها و سرووموتورها ارسال میشود و هر محور براساس این فرمانها میزان حرکت، سرعت و جهت خود را دریافت میکند.
- کنترل و اصلاح لحظهای حرکات: کنترلر از طریق انکودرها و سنسورها بازخورد مداوم دریافت میکند و اگر کوچکترین اختلافی بین موقعیت واقعی و مسیر تعیینشده وجود داشته باشد، بلافاصله آن را اصلاح میکند تا دقت ماشین حفظ شود.
- نمایش اطلاعات و وضعیت عملیات: تمام وضعیت دستگاه، موقعیت ابزار، خطاها و روند اجرای برنامه روی صفحهنمایش کنترلر نشان داده میشود و اپراتور در هر لحظه میتواند عملیات را متوقف، تغییر یا ادامه دهد.
- پایان عملیات و ذخیرهسازی دادهها: در پایان، کنترلر اطلاعاتی مانند زمان اجرا، هشدارها و خطاهای احتمالی را ذخیره میکند تا در تحلیل عملکرد دستگاه و بهبود عملیات آینده مورد استفاده قرار گیرد.
انواع کنترلر هایدن هاین
کنترلرهای هایدن هاین در مدلهای مختلفی تولید میشوند که هرکدام برای نوعی از ماشینکاری، سطح دقت و نیاز اپراتور طراحی شدهاند. این کنترلرها از نظر توان پردازشی، امکانات نرمافزاری، قابلیتهای حرکتی و سهولت برنامهنویسی با یکدیگر تفاوت دارند. در ادامه، انواع کنترلرهای هایدن هاین را معرفی و ویژگیهای هر مدل را بررسی میکنیم.
1- کنترلر iTNC 530
iTNC 530 یکی از پرفروشترین کنترلرهای هایدن هاین است که برای دستگاههای فرز و ماشینهای چندمحوره طراحی شده است. دقت بالا، پایداری حرکتی و قابلیت اجرای عملیات پیچیده باعث شده این کنترلر در کارگاههای حرفهای بسیار محبوب باشد. پشتیبانی از برنامهنویسی هم بهصورت محاورهای و هم G-Code، کار با آن را برای اپراتورهای تازهکار تا متخصصان پیشرفته ساده میکند.
2- کنترلر TNC 640
TNC 640 پیشرفتهترین کنترلر فرزکاری هایدن هاین است که برای عملیات 5 محور همزمان، قالبسازی و ماشینکاری فوقدقیق توسعه یافته است. این مدل با پردازش سریع، سطح بالای دقت و امکان شبیهسازی پیشرفته، کیفیت عملیات را بهطور چشمگیری افزایش میدهد. رابط کاربری مدرن، اجرای روان مسیرهای پیچیده و توانایی مدیریت همزمان اسپیندل و محورهای متعدد از مهمترین نقاط قوت آن است.
3- کنترلر TNC 320
TNC 320 یک کنترلر میانرده اما بسیار کارآمد است که برای دستگاههای فرز استاندارد و کاربردهای آموزشی و صنعتی طراحی شده است. این مدل ترکیبی از دقت مناسب، امکانات کافی و قیمت اقتصادی را ارائه میدهد. رابط کاربری ساده آن، محیطی مناسب برای اپراتورهای مبتدی فراهم میکند، در حالی که امکانات کافی برای اجرای عملیات حرفهای نیز دارد.
4- کنترلر TNC 620
TNC 620 کنترلری پرکاربرد در دستگاههای فرز سه و چهار محور است و برای کارگاههایی که به کارایی بالا در کنار هزینه مناسب نیاز دارند، انتخابی ایدهآل محسوب میشود. این کنترلر با امکانات نرمافزاری کامل، محیط برنامهنویسی کاربرپسند و قابلیت اجرای مسیرهای دقیق، عملکردی بسیار قابلاعتماد ارائه میدهد. مدیریت بهینه سرعت و مسیر حرکت ابزار از ویژگیهای مهم آن است.
5- کنترلر TNC7
TNC7 نسل جدید کنترلرهای هایدن هاین است که با رابط کاربری کاملاً مدرن و قابلیتهای هوشمند معرفی شده است. این مدل با نمایشگر لمسی پیشرفته، پردازش فوقسریع و پشتیبانی از 5 محور همزمان، انتخابی ایدهآل برای ماشینکاری پیشرفته بهشمار میآید. امکانات کمکی هوشمند، شبیهسازی سهبعدی و ابزارهای دقیق برنامهنویسی سرعت کار را بهطور قابلتوجهی افزایش میدهد.
6- کنترلر TNC 128
TNC 128 برای فرزکاری سبک تا متوسط طراحی شده و گزینهای مناسب برای کارگاههایی است که نیاز به کنترلری ساده اما دقیق دارند. این مدل محیط برنامهنویسی ساده، قابلیتهای ضروری و عملکرد روان را ارائه میدهد. تمرکز اصلی TNC 128 بر سهولت کاربری، هزینه مناسب و ارائه عملکرد استاندارد برای عملیات روزمره ماشینکاری است.
7- کنترلر TNC 640 CNC Pilot
مدل CNC Pilot 640 نسخهای تخصصی از کنترلر 640 است که برای ماشینهای تراش و عملیات Turning طراحی شده است. این کنترلر با پشتیبانی از قابلیتهای محاورهای، مدیریت دقیق محورها و ابزارهای تراشکاری، عملکردی بسیار دقیق در عملیات پیچیده Turning ارائه میدهد. رابط کاربری ساده و قابلیت شبیهسازی عملیات، آن را برای تراشهای CNC حرفهای به گزینهای محبوب تبدیل کرده است.
انواع کنترلرهای Heidenhain

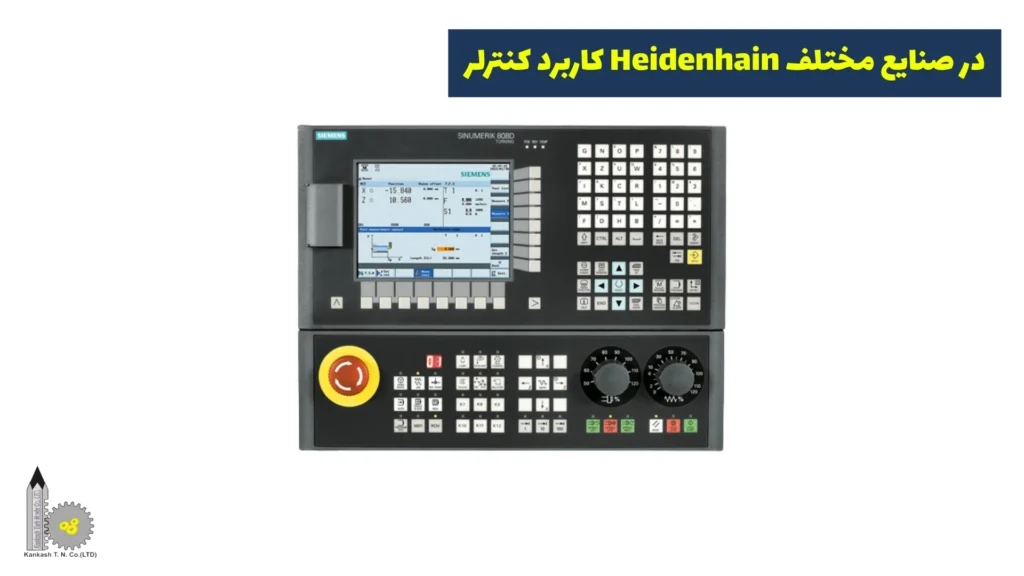

کاربرد کنترلر Heidenhain در صنایع مختلف
کنترلرهای هایدن هاین بهدلیل دقت بالا، پایداری حرکتی و امکانات پیشرفته، در صنایع مختلف جایگاه ویژهای دارند. این کنترلرها امکان اجرای عملیات پیچیده و تولید قطعات با تلرانس بسیار کم را فراهم میکنند. در ادامه کاربردهای کنترلر هایدن هاین را در صنایع مختلف بررسی میکنیم.
- صنعت قالبسازی و ابزارسازی: در قالبسازی، دقت و کیفیت سطح اهمیت زیادی دارد و کنترلرهای هایدن هاین با توانایی اجرای مسیرهای پیچیده و پنجمحوره، بهترین گزینه برای ساخت قالبهای صنعتی هستند. این کنترلرها امکان ایجاد جزئیات ریز و پرداخت دقیق سطح را فراهم میکنند.
- صنعت خودروسازی: در خط تولید خودرو، بسیاری از قطعات موتوری، بدنه و شاسی نیاز به ماشینکاری دقیق دارند. کنترلرهای هایدن هاین با سرعت پردازش بالا و تکرارپذیری عالی، امکان تولید انبوه قطعات استاندارد و بدون خطا را فراهم میکنند.
- صنعت هوافضا: در هوافضا کوچکترین خطا میتواند به کاهش ایمنی منجر شود، بنابراین استفاده از کنترلرهایی با دقت بسیار بالا ضروری است. کنترلرهای هایدن هاین با پشتیبانی از عملیات پنجمحوره، برای ساخت قطعات حساس مانند پره توربین و اجزای بدنه هواپیما استفاده میشوند.
- صنعت پزشکی و تجهیزات آزمایشگاهی: تولید قطعات پزشکی مانند ایمپلنت، تجهیزات جراحی و ابزارهای آزمایشگاهی نیازمند بالاترین سطح دقت است. کنترلرهای هایدن هاین با امکان تولید قطعات پیچیده و کوچک، کیفیت و ایمنی این تجهیزات را تضمین میکنند.
- صنعت الکترونیک و ساخت قطعات دقیق: در ساخت قطعات الکترونیکی، بردها و اجزای کوچک، مسیرهای ماشینکاری باید با دقت میکرونی انجام شود. کنترلرهای هایدن هاین با دقت حرکتی بالا، تولید قطعات حساس را برای این صنایع ممکن میکنند.
- صنعت ماشینسازی: بسیاری از سازندگان دستگاههای CNC، فرز و تراش حرفهای از کنترلرهای هایدن هاین بهعنوان سیستم کنترل پیشفرض استفاده میکنند. این کنترلرها بهدلیل پایداری بالا و کیفیت ثابت، عملکرد ماشینآلات صنعتی را قابلاعتمادتر میکنند.
- صنایع انرژی و نفت و گاز: در ساخت تجهیزات مربوط به حفاری، توربینها و پمپهای صنعتی، دقت و استحکام قطعات اهمیت زیادی دارد. کنترلرهای هایدن هاین به تولید قطعات پیچیده با تلرانس کم و کیفیت سطح بالا کمک میکنند.

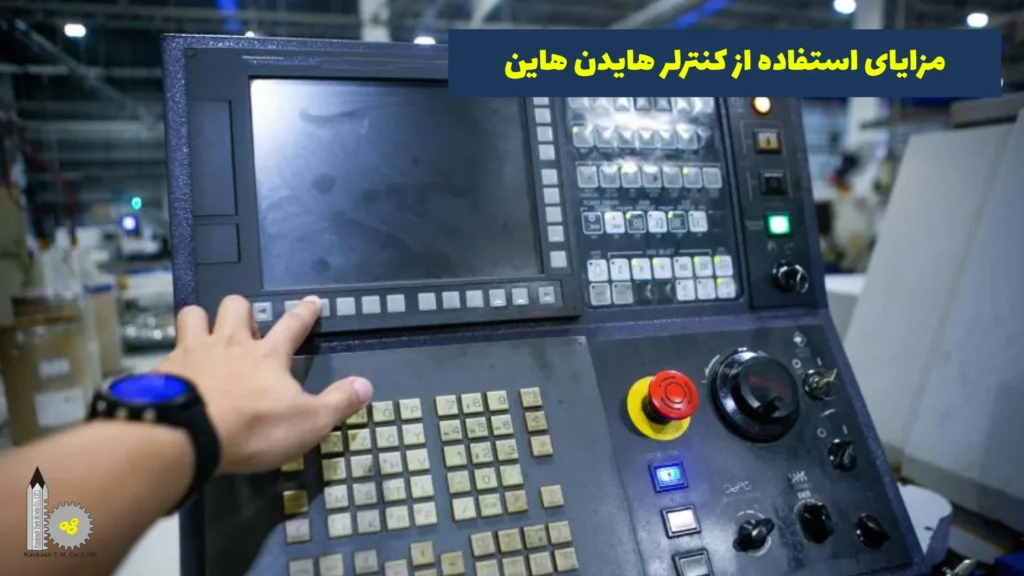

مزایای استفاده از کنترلر هایدن هاین
کنترلرهای هایدن هاین بهدلیل دقت بالا، پایداری حرکتی و امکانات نرمافزاری پیشرفته، در صنایع مختلف بسیار محبوب هستند. استفاده از این کنترلرها موجب افزایش کیفیت تولید، کاهش خطا و سهولت کاربری میشود. در ادامه مزایای اصلی کنترلر هایدن هاین را به صورت مرحلهبهمرحله بررسی میکنیم.
- دقت و تلرانس بالا: کنترلر هایدن هاین قادر است حرکت ابزار را با دقت میکرونی کنترل کند، بهگونهای که کوچکترین تغییرات مسیر ابزار نیز بهدرستی اجرا شوند. این ویژگی تولید قطعات با کیفیت بالا و تلرانس دقیق را تضمین میکند.
- پایداری و تکرارپذیری عملکرد: عملکرد کنترلر حتی در برنامههای پیچیده و طولانی ثابت و پایدار باقی میماند و کوچکترین نوسانات باعث ایجاد خطا نمیشود. این مزیت باعث کاهش خطای انسانی و امکان تولید انبوه با کیفیت ثابت میشود.
- رابط کاربری ساده و کاربردی: صفحهنمایش و محیط نرمافزاری کنترلر به گونهای طراحی شده که اپراتورها به راحتی میتوانند برنامهها را وارد و مسیرها را ویرایش کنند. این ویژگی موجب افزایش سرعت کار و کاهش خطاهای ناشی از پیچیدگی رابط میشود.
- پشتیبانی از عملیات چندمحوره: کنترلرهای پیشرفته هایدن هاین توانایی اجرای عملیات پنجمحوره و همزمان را دارند. این قابلیت امکان ساخت قطعات پیچیده و سهبعدی با دقت بالا را فراهم میکند.
- انعطافپذیری بالا: کنترلر میتواند با انواع ماشینآلات و تجهیزات صنعتی سازگار شود و محدود به یک نوع دستگاه نیست. این ویژگی آن را برای کاربردهای متنوع صنعتی و تولیدی بسیار مناسب میسازد.
- کاهش خطا و افزایش ایمنی: با دریافت بازخورد لحظهای از سنسورها و انکودرها، کنترلر حرکت ابزار را اصلاح میکند تا خطاها به حداقل برسند. این کار باعث افزایش دقت، ایمنی دستگاه و کیفیت قطعات تولیدی میشود.
- افزایش بهرهوری و سرعت تولید: پردازش سریع برنامهها و مسیرهای حرکتی باعث کاهش زمان تولید میشود و مدیریت دقیق محورها و ابزارها، عملکرد ماشین را بهینه میکند. به این ترتیب، کنترلر موجب افزایش بهرهوری و سرعت تولید میشود.
