در صنایع مدرن امروزی، دستگاههای CNC نقش بسیار مهمی در افزایش دقت، سرعت و کیفیت فرآیندهای تولید ایفا میکنند. با این حال، عملکرد صحیح این دستگاهها بهطور مستقیم به نحوه اتصال آنها به کامپیوتر و انتقال درست اطلاعات وابسته است. بدون برقراری یک ارتباط پایدار و اصولی، امکان ارسال برنامههای ماشینکاری، ویرایش فایلها و مدیریت فرآیند تولید با مشکل مواجه خواهد شد. اتصال CNC به کامپیوتر میتواند از روشهای مختلفی مانند کابل سریال، USB، شبکه، فلش مموری یا نرمافزارهای DNC انجام شود. هر یک از این روشها بسته به نوع کنترلر، مدل دستگاه و نیاز کارگاه، مزایا و محدودیتهای خاص خود را دارند. انتخاب روش مناسب انتقال اطلاعات، علاوه بر جلوگیری از خطاهای ارتباطی، باعث افزایش بهرهوری و کاهش توقفهای ناخواسته دستگاه میشود. در این مطلب قصد داریم اتصال دستگاه CNC به کامپیوتر و همچنین روشهای انتقال داده در این نوع دستگاهها را به صورت کامل بررسی کنیم.
چه کامپیوتری را میتوان به دستگاه CNC متصل کرد؟
برای اتصال کامپیوتر به دستگاه CNC، نوع سیستم مورد استفاده کاملاً به مدل دستگاه و هدف شما از این ارتباط بستگی دارد. در ماشینهای CNC قدیمی، انتقال دادهها معمولاً محدود به ارسال فایلهای ساده G-code است و به همین دلیل نیازی به سختافزار یا نرمافزارهای پیشرفته وجود ندارد. در چنین شرایطی حتی کامپیوترهایی با سیستمعاملهای قدیمی مانند ویندوز XP نیز میتوانند بدون مشکل به دستگاه CNC متصل شده و عملیات انتقال اطلاعات را انجام دهند.
اما اگر هدف شما طراحی قطعات، ویرایش و انتقال فایلهای CAD یا CAM و انجام پردازشهای سنگینتر باشد، استفاده از یک سیستم قدرتمند ضروری است. در این حالت، کامپیوتر باید به CPU قوی، حافظه SSD، کارت گرافیک اختصاصی و حداقل ۸ تا ۱۶ گیگابایت رم مجهز باشد. به همین دلیل، لپتاپهای نسل جدید، کامپیوترهای رومیزی قدرتمند یا حتی سیستمهای مک، گزینههای مناسبتری برای کار با CNCهای پیشرفته محسوب میشوند.
تیم مهندسی ما در زمینه خدمات تراش CNC و خدمات فرز CNC به شما مشاوره رایگان ارائه میدهد.
روشهای اتصال دستگاه CNC به کامپیوتر
در دستگاههای CNC، انتخاب روش مناسب برای اتصال به کامپیوتر تأثیر مستقیمی بر سرعت، دقت و پایداری انتقال اطلاعات دارد. هر روش اتصال، بسته به نوع کنترلر و امکانات سختافزاری دستگاه، کاربرد خاص خود را دارد. در ادامه، روشهای رایج اتصال دستگاه CNC به کامپیوتر را معرفی میکنیم و سپس مراحل انجام هر روش را بررسی میکنیم.
1- استفاده از پورت سریال (RS-232 یا RS-485)
اتصال از طریق پورت سریال یکی از قدیمیترین و متداولترین روشهای ارتباط با دستگاه CNC است. این روش بیشتر در ماشینهای CNC قدیمی استفاده میشود و انتقال اطلاعات با سرعت متوسط انجام میگیرد. برای برقراری ارتباط پایدار، باید تنظیمات ارتباطی در کامپیوتر و CNC کاملاً یکسان باشند. معمولاً برای این روش از نرمافزارهای DNC استفاده میشود. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا کابل سریال مناسب را به پورت کامپیوتر و کنترلر CNC متصل کنید.
- سپس پارامترهای ارتباطی مانند Baud Rate، Data Bit و Parity را در هر دو دستگاه تنظیم نمایید.
- در نهایت فایل برنامه را از طریق نرمافزار DNC به دستگاه CNC ارسال کنید.
2- مبدلهای USB به سریال
در کامپیوترهای جدید که فاقد پورت سریال هستند، استفاده از مبدل USB به سریال ضروری است. این مبدلها امکان ارتباط بین سیستمهای جدید و CNCهای قدیمی را فراهم میکنند. کیفیت مبدل نقش مهمی در پایداری ارتباط دارد و استفاده از مدلهای معتبر توصیه میشود. این روش همچنان نیازمند تنظیمات دقیق ارتباطی است. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا درایور مبدل USB به سریال را روی کامپیوتر نصب کنید.
- سپس مبدل را به پورت USB کامپیوتر و کابل سریال را به دستگاه CNC متصل نمایید.
- در پایان، شماره پورت COM و سایر تنظیمات را انجام داده و فایل را ارسال کنید.
3- ارتباط شبکهای با استفاده از پورت اترنت
ارتباط از طریق شبکه یکی از سریعترین و پایدارترین روشهای اتصال CNC به کامپیوتر است. این روش بیشتر در دستگاههای CNC جدید مورد استفاده قرار میگیرد. انتقال فایلهای حجیم از طریق شبکه با کمترین خطا انجام میشود. همچنین امکان مدیریت چند دستگاه بهصورت همزمان وجود دارد. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا کابل شبکه را بین دستگاه CNC و کامپیوتر یا سوئیچ شبکه متصل کنید.
- سپس آدرس IP و تنظیمات شبکه را در هر دو دستگاه بهدرستی تعریف نمایید.
- در نهایت فایل برنامه را از طریق شبکه یا نرمافزار مربوطه منتقل کنید.
4- ارتباط بیسیم (Wi-Fi)
اتصال بیسیم برای کارگاههایی مناسب است که محدودیت کابلکشی دارند. این روش انعطافپذیری بالایی ایجاد میکند و دسترسی به CNC را آسانتر میسازد. البته پایداری اتصال به کیفیت شبکه بیسیم وابسته است. این روش معمولاً در CNCهای جدید پشتیبانی میشود. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا قابلیت Wi-Fi را در دستگاه CNC و کامپیوتر فعال کنید.
- سپس هر دو دستگاه را به یک شبکه بیسیم مشترک متصل نمایید.
- در پایان، فایلهای موردنظر را از طریق شبکه بیسیم انتقال دهید.
5- استفاده از فلش مموری یا حافظه خارجی
استفاده از فلش مموری یکی از سادهترین و رایجترین روشهای انتقال اطلاعات است. این روش نیازی به اتصال مستقیم CNC به کامپیوتر ندارد. برای بسیاری از اپراتورها، این روش سریع و کمدردسر محسوب میشود. البته باید از سازگاری فرمت فایل اطمینان حاصل کرد. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا فایل برنامه را روی فلش مموری یا حافظه خارجی ذخیره کنید.
- سپس فلش مموری را به پورت USB دستگاه CNC متصل نمایید.
- در نهایت فایل را از منوی کنترلر CNC بارگذاری و اجرا کنید.
6- وارد کردن اطلاعات بهصورت دستی
وارد کردن دستی اطلاعات معمولاً برای برنامههای ساده یا اصلاحات جزئی استفاده میشود. این روش به تجهیزات جانبی نیاز ندارد و مستقیماً از طریق کنترلر انجام میشود. با این حال، احتمال خطای انسانی در آن بیشتر است. به همین دلیل برای پروژههای پیچیده توصیه نمیشود. در ادامه، مراحل این روش را بررسی میکنیم:
- ابتدا وارد بخش برنامهنویسی یا ویرایش کد در کنترلر CNC شوید.
- سپس دستورات و کدهای موردنظر را بهصورت دستی وارد کنید.
- در پایان، برنامه را ذخیره کرده و عملیات ماشینکاری را اجرا نمایید.

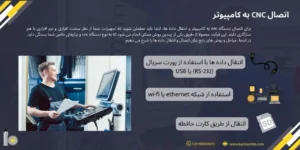

روشهای اتصال دستگاه CNC به کامپیوتر
اهمیت انواع دادهها در CNC و بهترین روش انتقال آنها
در دستگاههای CNC، دادههای مختلفی وجود دارد که هرکدام نقش مهمی در دقت، ایمنی و پایداری فرآیند ماشینکاری ایفا میکنند. انتقال صحیح این دادهها باعث جلوگیری از خطا، کاهش توقف دستگاه و حفظ تنظیمات مهم میشود. به همین دلیل، آشنایی با انواع دادهها و انتخاب بهترین روش برای انتقال آنها اهمیت زیادی دارد. در ادامه، انواع دادههای مهم در CNC و بهترین روش انتقال هرکدام را بررسی میکنیم.
1- اطلاعات سیستمی (System Data)
اطلاعات سیستمی شامل پارامترهای پایه دستگاه CNC مانند تنظیمات کنترلر، محدودیتهای حرکتی محورها، سرعتها، شتابها و دادههای ایمنی است. این اطلاعات نقش اساسی در عملکرد صحیح دستگاه دارند و هرگونه تغییر یا حذف نادرست آنها میتواند باعث بروز خطاهای جدی یا آسیب به دستگاه شود. معمولاً این دادهها در زمان نصب، راهاندازی اولیه یا تعمیرات مورد استفاده قرار میگیرند و کمتر تغییر میکنند. به همین دلیل، تهیه نسخه پشتیبان از آنها اهمیت زیادی دارد.
بهترین روش انتقال: بهترین روش انتقال اطلاعات سیستمی، استفاده از ارتباط شبکهای یا نرمافزارهای تخصصی بکاپگیری است که امکان انتقال دقیق و امن دادهها را فراهم میکنند.
2- تنظیمات گیره یا میز کار (Fixture Offsets)
تنظیمات گیره یا میز کار برای تعیین موقعیت دقیق صفر قطعه نسبت به محورهای CNC استفاده میشوند و نقش مهمی در دقت نهایی ماشینکاری دارند. این دادهها معمولاً برای هر پروژه یا هر بار ستاپ دستگاه تغییر میکنند و باید با دقت بالا ثبت و منتقل شوند. انتقال نادرست این تنظیمات میتواند باعث جابهجایی عملیات و خراب شدن قطعه شود. بنابراین، روش انتقال باید سریع، قابل اطمینان و بدون خطا باشد.
بهترین روش انتقال: بهترین روش انتقال تنظیمات گیره یا میز کار، استفاده از شبکه یا فلش مموری است تا دادهها بدون خطای دستی و بهصورت مستقیم وارد کنترلر شوند.
3- تنظیمات ابزار (Tool Offsets)
تنظیمات ابزار شامل طول، قطر و مشخصات ابزارهای برش است که برای محاسبه مسیر حرکت ابزار در برنامه CNC استفاده میشود. این اطلاعات مستقیماً بر کیفیت سطح قطعه، دقت ابعادی و جلوگیری از برخورد ابزار با قطعه تأثیر میگذارند. در کارگاههایی با تعداد ابزار زیاد، مدیریت و انتقال این دادهها اهمیت بیشتری پیدا میکند. ثبت و انتقال اصولی این تنظیمات باعث افزایش سرعت راهاندازی و کاهش خطای اپراتور میشود.
بهترین روش انتقال: بهترین روش انتقال تنظیمات ابزار، استفاده از ارتباط شبکهای یا نرمافزارهای مدیریت ابزار است که امکان انتقال سریع و ذخیرهسازی منظم دادهها را فراهم میکنند.
4- متغیرهای ماکرو سفارشی (Custom Macro Variables)
متغیرهای ماکرو سفارشی برای اجرای برنامههای پیشرفته، اتوماسیون فرآیند و کنترل شرطی در دستگاه CNC استفاده میشوند. این متغیرها معمولاً توسط برنامهنویس تعریف شده و شامل مقادیر مهمی برای منطق برنامه هستند. هرگونه خطا در انتقال یا تغییر ناخواسته آنها میتواند باعث اجرای نادرست برنامه شود. به همین دلیل، انتقال دقیق و قابل پیگیری این دادهها بسیار مهم است.
بهترین روش انتقال: بهترین روش انتقال متغیرهای ماکرو سفارشی، استفاده از شبکه یا نرمافزارهای DNC است که امکان انتقال کامل و پشتیبانگیری همزمان از دادهها را فراهم میکنند.
اتصال دستگاه CNC به لپتاپ
اتصال دستگاه CNC به لپتاپ یکی از رایجترین روشها برای انتقال برنامههای ماشینکاری و مدیریت دادهها در کارگاههای کوچک و صنعتی است. لپتاپها به دلیل قابلحمل بودن، اشغال فضای کمتر و دسترسی آسان، گزینهای مناسب برای ارتباط با دستگاه CNC محسوب میشوند. این اتصال معمولاً از طریق پورت سریال، مبدل USB به سریال، شبکه اترنت، Wi-Fi یا فلش مموری انجام میشود و انتخاب روش مناسب به نوع کنترلر CNC و امکانات لپتاپ بستگی دارد.
در دستگاههای CNC قدیمی، اغلب از اتصال سریال یا مبدل USB به سریال برای انتقال فایلهای G-code استفاده میشود، در حالی که CNCهای جدید امکان ارتباط شبکهای یا بیسیم را نیز فراهم میکنند. نکته مهم در اتصال CNC به لپتاپ، تنظیم صحیح پارامترهای ارتباطی و اطمینان از سازگاری نرمافزارهاست. با برقراری یک اتصال پایدار، میتوان انتقال اطلاعات را سریعتر انجام داد، خطاهای انسانی را کاهش داد و فرآیند ماشینکاری را با دقت و اطمینان بیشتری مدیریت کرد.
کابل انتقال برنامه به CNC چیست؟
کابل انتقال برنامه به CNC، واسطهای برای برقراری ارتباط بین کامپیوتر یا لپتاپ و دستگاه CNC است که از طریق آن فایلهای برنامهنویسی مانند G-code به کنترلر دستگاه ارسال میشوند. نوع این کابل بسته به مدل CNC و روش اتصال میتواند متفاوت باشد و معمولاً شامل کابل سریال RS-232 یا RS-485، کابل USB و کابل شبکه (اترنت) میشود. در دستگاههای CNC قدیمی بیشتر از کابلهای سریال استفاده میشود، در حالی که CNCهای جدید از USB یا شبکه پشتیبانی میکنند. انتخاب کابل مناسب و باکیفیت، نقش مهمی در جلوگیری از قطع ارتباط، خطای انتقال داده و اختلال در اجرای برنامههای ماشینکاری دارد.
