در فرآیند ساخت قالبهای CNC، کوچکترین خطا میتواند به نتیجهای پرهزینه، زمانبر و گاه غیرقابل اصلاح منجر شود. قالبسازی صنعتی نیازمند دقت، تجربه و شناخت کامل از مراحل طراحی تا ماشینکاری است؛ اما حتی افراد حرفهای نیز ممکن است در اثر شتابزدگی، استفاده نادرست از ابزار یا بیتوجهی به استانداردها، دچار اشتباهاتی شوند که کیفیت نهایی قالب را تحت تأثیر قرار میدهد. بسیاری از این خطاها تکراری و قابل پیشگیریاند و با بهکارگیری چند تکنیک ساده میتوان از بروز آنها جلوگیری کرد. در این مطلب، مهمترین اشتباهات رایج در ساخت قالب CNC و ترفندهای کاربردی برای پیشگیری از آنها را بررسی میکنیم تا بتوانید با دقت بیشتر و هزینه کمتر، قالبهایی با طول عمر بالا و کیفیت پایدار تولید کنید.
معرفی اشتباهات رایج در ساخت قالب CNC
در فرآیند ساخت قالب CNC، رعایت اصول طراحی و ماشینکاری نقشی اساسی در کیفیت نهایی محصول دارد. با این حال، حتی افراد باتجربه نیز ممکن است به دلیل بیدقتی یا انتخاب نادرست پارامترها دچار خطاهایی شوند که عملکرد، طول عمر و دقت قالب را کاهش میدهد. در ادامه، رایجترین اشتباهات در ساخت قالب CNC را بررسی میکنیم؛ اشتباهاتی که آگاهی از آنها میتواند نقش مهمی در کاهش هزینه و افزایش کیفیت تولید داشته باشد.

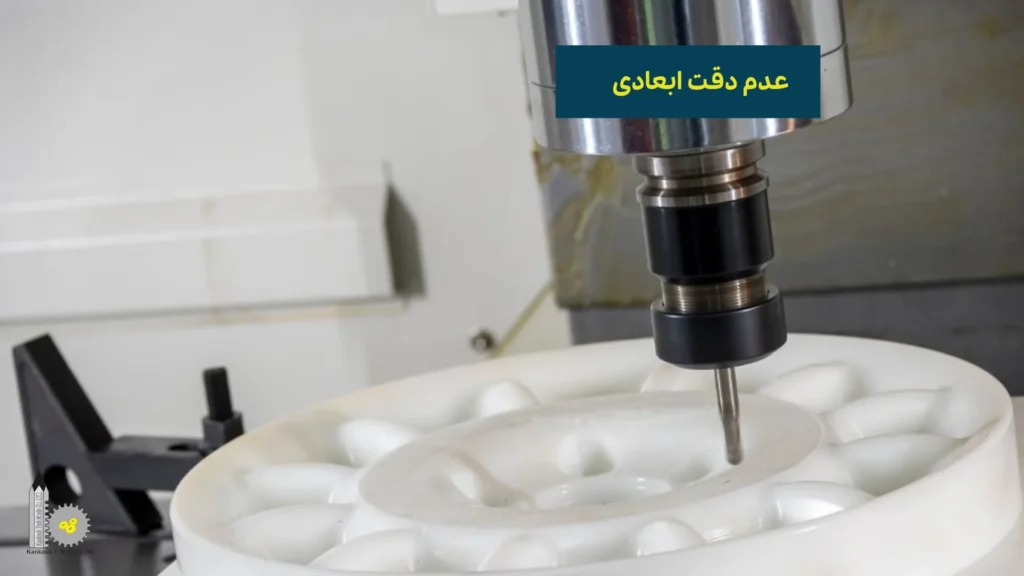

۱. عدم دقت ابعادی
عدم دقت ابعادی یکی از جدیترین مشکلات در قالبسازی CNC است که معمولاً در اثر تنظیمات نادرست ماشین، انتخاب اشتباه ابزار یا خطاهای طراحی رخ میدهد. زمانی که قطعه نهایی از ابعاد تعیینشده در نقشه انحراف داشته باشد، مونتاژ دچار مشکل شده و عملکرد قالب تحت تأثیر قرار میگیرد. این عدم تطابق میتواند حتی در حد چند صدم میلیمتر باشد، اما همین مقدار برای بسیاری از قالبها قابلقبول نیست. در موارد حادتر، کل قالب نیاز به بازتراشی یا ساخت مجدد پیدا میکند که هزینه و زمان را بهطور چشمگیری افزایش میدهد.

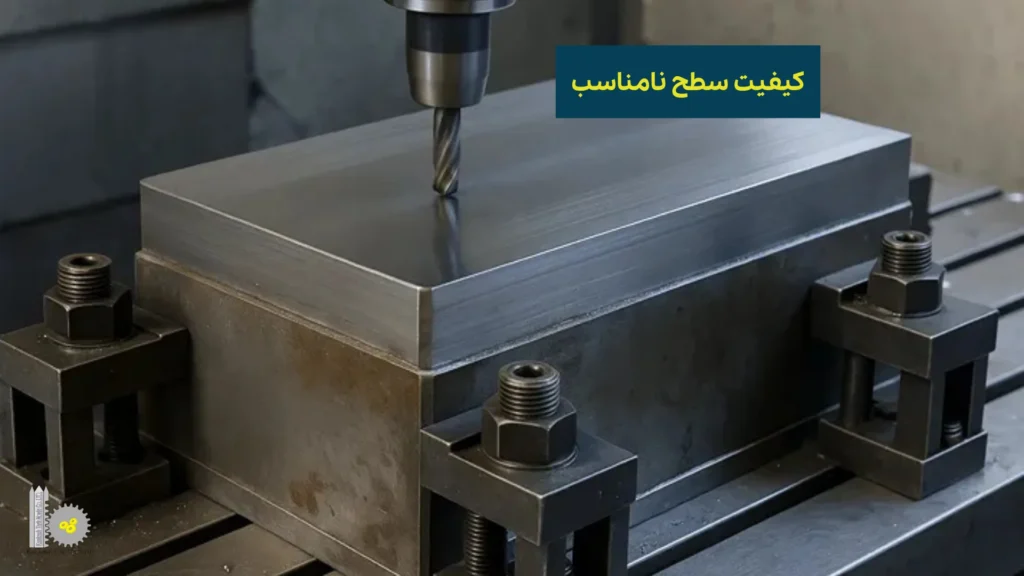

۲. کیفیت سطح نامناسب
کیفیت سطح ضعیف یکی از اشتباهات رایج در فرآیند فرزکاری است و زمانی رخ میدهد که سطح نهایی قالب دچار زبری، موجدار شدن یا خراشهای ناخواسته باشد. این مشکل معمولاً پس از اتمام ماشینکاری و هنگام بررسی ظاهری یا عملکردی قالب مشخص میشود. کیفیت سطح نامناسب میتواند روی عملکرد قالب، عمر آن و حتی کیفیت محصول نهایی اثر منفی بگذارد. همچنین، در قالبهایی که نیاز به سطح صاف و یکپارچه دارند (مثل قالبهای تزریق پلاستیک)، این نقص کاملاً محسوس است و باعث افزایش هزینههای اصلاح و پرداخت نهایی میشود.

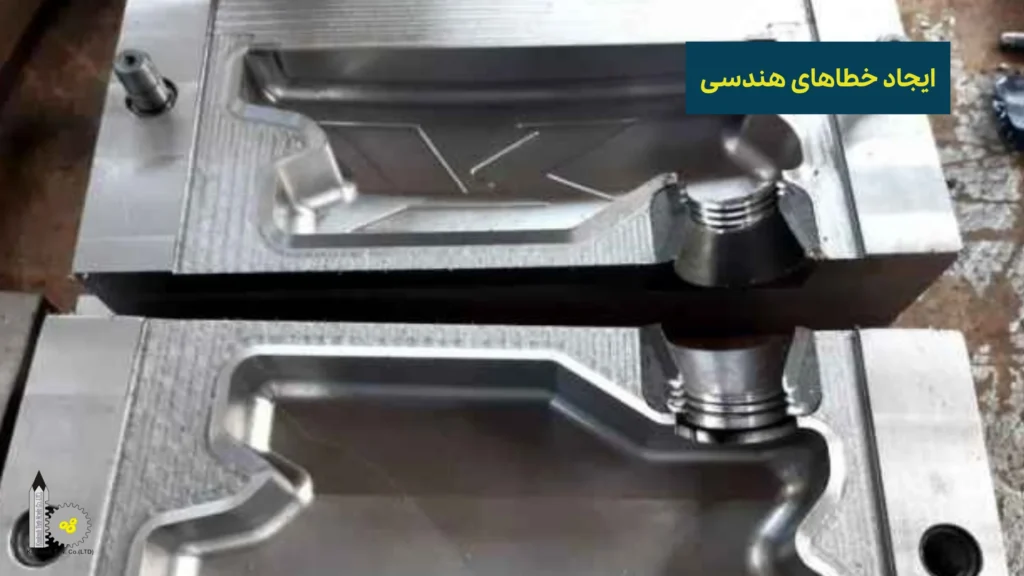

۳. ایجاد خطاهای هندسی
خطاهای هندسی زمانی ایجاد میشوند که شکل، زاویهها یا الگوهای سهبعدی قالب مطابق با طراحی اولیه نباشند. این خطا میتواند ناشی از لرزش دستگاه، خطای مدلسازی سهبعدی، تنظیمات اشتباه مسیر ابزار یا نحوه مهار قطعه باشد. خطاهای هندسی معمولاً در قالبهای پیچیده با جزئیات زیاد بیشتر مشاهده میشوند و ممکن است تا زمان مونتاژ یا تست قالب مشخص نشوند. این نوع خطاها میتوانند عملکرد قطعه molded را دستخوش تغییر کنند و گاهی کل سازه قالب را بیاستفاده کنند.
۴. انتخاب نادرست مواد اولیه
یکی دیگر از اشتباهات رایج، استفاده از موادی است که مقاومت یا ویژگیهای مکانیکی آنها با کاربرد قالب تناسب ندارد. انتخاب اشتباه میتواند منجر به تغییر شکل، ترک خوردگی یا فرسایش سریع قالب شود. در بسیاری از موارد، ماده اولیه به دلیل نداشتن سختی یا چقرمگی مناسب نمیتواند فشار یا دمای فرآیند تولید را تحمل کند. این موضوع علاوه بر کاهش طول عمر قالب، روی کیفیت محصول نهایی نیز تأثیر مستقیم میگذارد.

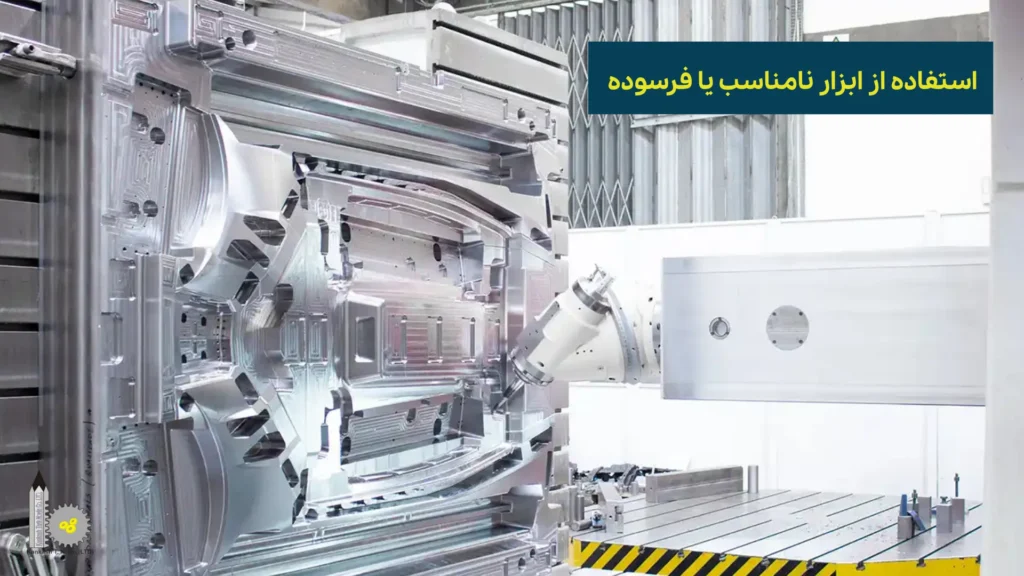

۵. استفاده از ابزار نامناسب یا فرسوده
به کارگیری ابزارهایی که برای نوع عملیات مناسب نیستند یا دچار فرسودگی شدهاند، یکی از علل اصلی بروز مشکلات در ماشینکاری قالب است. ابزار نامناسب میتواند باعث لرزش، ایجاد سایش ناهمگون، کاهش دقت و ایجاد خطوط ناخواسته روی سطح کار شود. در قالبهایی با جزئیات ریز، ابزار ناسالم میتواند کل هندسه موردنظر را تخریب کند. همچنین فرسودگی ابزار معمولاً تدریجی اتفاق میافتد و در صورت عدم بررسی، نتیجه کار از کنترل خارج میشود.

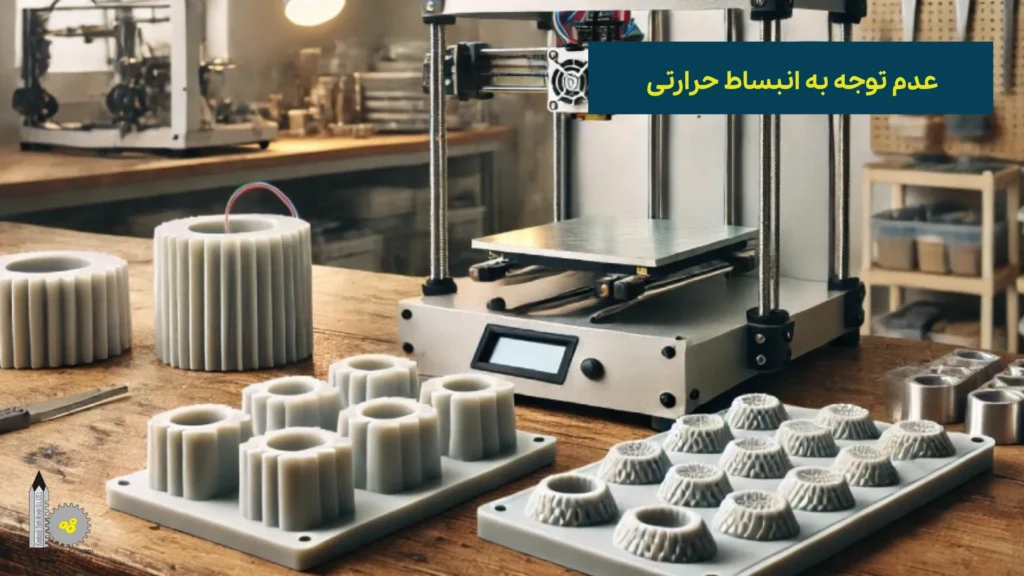

۶. عدم توجه به انبساط حرارتی
در ماشینکاری قطعات بزرگ یا قالبهایی که نیاز به دقت بالا دارند، عدم توجه به انبساط حرارتی فلز میتواند خطاهای جدی ایجاد کند. تغییر دما حین عملیات ممکن است باعث بزرگتر یا کوچکتر شدن ابعاد واقعی قطعه شود و این انحراف معمولاً پس از سرد شدن نمایان میشود. این پدیده بهخصوص در سرعتهای بالای ماشینکاری یا هنگام برادهبرداری سنگین بیشتر دیده میشود.
۷. گیرهبندی و مهار نامناسب قطعه
مهار اشتباه قطعه روی دستگاه CNC باعث لرزش، جابجایی جزئی قطعه و خراب شدن دقت نهایی میشود. این مشکل بیشتر در قطعات بزرگ یا اشکال نامنظم دیده میشود. اگر قطعه بهدرستی مهار نشده باشد، حتی تغییرات کوچک در موقعیت آن میتواند اثر قابلتوجهی روی هندسه نهایی قالب بگذارد. نتیجه این خطا معمولاً بهصورت اعوجاج، ناهمراستایی یا ایجاد سطوح ناخواسته ظاهر میشود.
چرا باید از بروز مشکل در فرآیند ساخت قالب CNC جلوگیری کنیم؟
جلوگیری از بروز مشکلات در فرآیند ساخت قالب CNC اهمیت زیادی دارد، زیرا ساخت قالب یکی از پرهزینهترین و دقیقترین مراحل تولید صنعتی است و هر خطای کوچک میتواند پیامدهای بزرگی به همراه داشته باشد. هنگامی که خطاهای ابعادی، هندسی یا سطحی در قالب ایجاد میشود، نهتنها عملکرد قالب کاهش مییابد، بلکه کیفیت محصول نهایی نیز تحتتأثیر قرار میگیرد. این موضوع میتواند باعث توقف خط تولید، افزایش ضایعات و تحمیل هزینههای اضافی برای اصلاح یا بازتولید قالب شود.
از سوی دیگر، رفع مشکلات پس از ساخت معمولاً به زمان بیشتری نیاز دارد و برنامه تولید را مختل میکند. همچنین، قالبهای CNC اغلب برای تولیدات انبوه یا دقیق استفاده میشوند؛ بنابراین عدم دقت در ساخت، موجب کاهش عمر قالب و افزایش هزینه نگهداری میشود. به همین دلیل، پیشگیری از بروز خطاها نهتنها به کاهش هزینهها کمک میکند، بلکه کیفیت، سرعت و پایداری فرآیند تولید را نیز تضمین میکند.
تیم مهندسی ما در زمینه خدمات تراش CNC و خدمات فرز CNC به شما مشاوره رایگان ارائه میدهد.
جلوگیری از بروز اشتباه در فرآیند ساخت قالب CNC
پیشگیری از بروز خطا در ساخت قالب CNC نیازمند رعایت مجموعهای از اصول فنی و مدیریتی است. هرچه فرآیند طراحی، برنامهریزی و ماشینکاری حرفهایتر انجام شود، احتمال بروز مشکلاتی مانند خطاهای ابعادی، خطاهای هندسی یا کاهش کیفیت سطح کمتر خواهد بود. در ادامه، ترفندها و روشهای مؤثر برای جلوگیری از این اشتباهات را بررسی میکنیم.

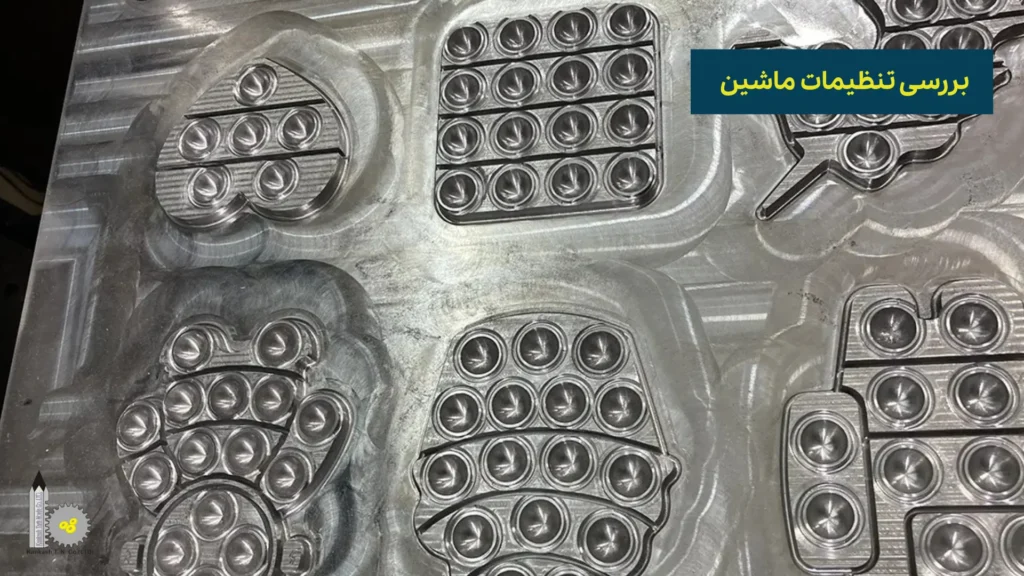

۱. بررسی تنظیمات ماشین
تنظیمات صحیح دستگاه CNC نقش مهمی در دقت نهایی قالب دارد. انتخاب پارامترهای مناسب مثل سرعت دوران، پیشروی ابزار، عمق برش و نحوه مسیردهی میتواند از بروز خطاهای ابعادی و سطحی جلوگیری کند. اپراتور باید پیش از شروع عملیات، تنظیمات دستگاه را با نقشه و برنامه CAM تطبیق دهد و از صحت سیستمهای اندازهگیری، کالیبراسیون و محوردهی مطمئن شود. کوچکترین خطا در تنظیم اولیه میتواند باعث ایجاد انحرافی شود که در پایان کار، اصلاح آن دشوار یا غیرممکن باشد. بنابراین بررسی دقیق و مرحلهبهمرحله تنظیمات، یکی از اساسیترین گامهای پیشگیری است.

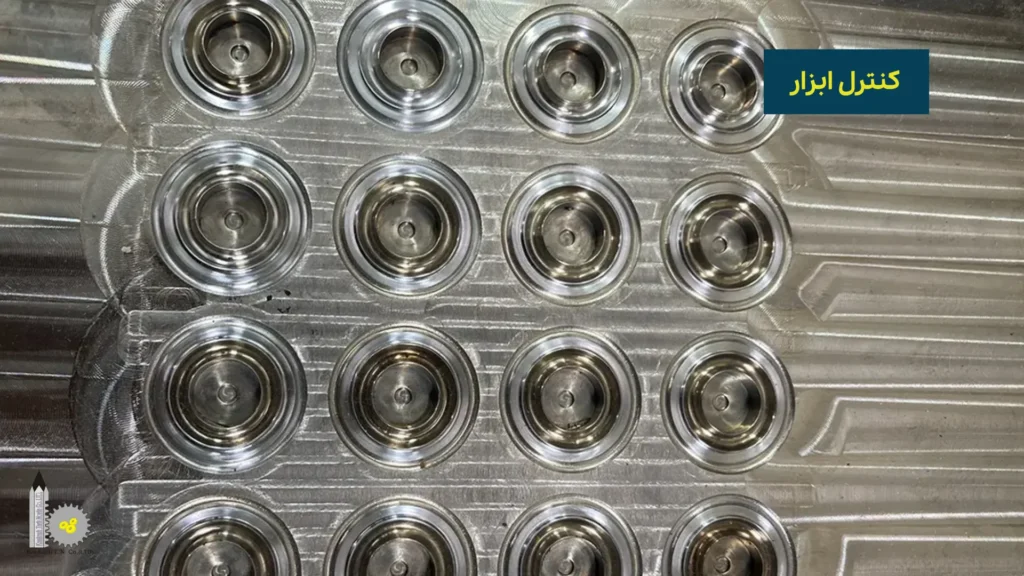

۲. کنترل ابزار
ابزارهایی مانند فرز، مته و اینسرت در کیفیت نهایی قالب نقش حیاتی دارند. استفاده از ابزارهای فرسوده یا نامناسب میتواند باعث ایجاد لرزش، کاهش دقت، افزایش زبری سطح و حتی ایجاد خطاهای هندسی شود. قبل از شروع عملیات، ضروری است که وضعیت ابزار از نظر تیز بودن، نوع پوشش، میزان سایش و سازگاری آن با جنس قطعه بررسی شود. همچنین ثبت و پایش عمر ابزار کمک میکند تا قبل از رسیدن به مرحله ناکارآمدی، آن را تعویض یا بازبینی کرد. کنترل منظم ابزار در نهایت باعث افزایش کیفیت، کاهش هزینههای اصلاح و بهبود دوام قالب میشود.

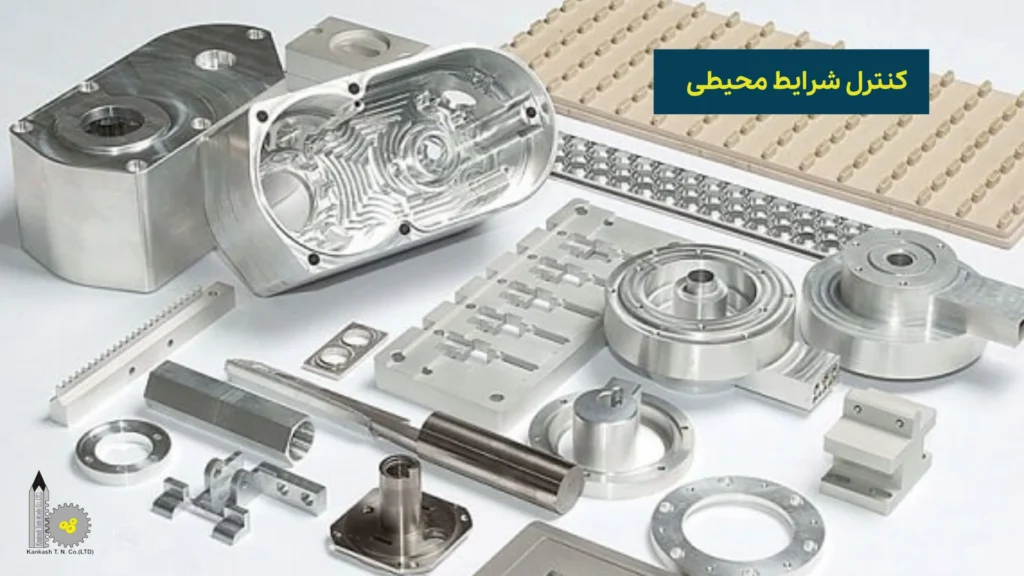

۳. کنترل شرایط محیطی
دمای محیط، لرزش دستگاه، گردوغبار و حتی رطوبت میتوانند روی دقت ماشینکاری تأثیر بگذارند. نوسانات دمایی باعث انبساط یا انقباض قطعه و ابزار میشود و در قالبهایی با دقت بالا، حتی این تغییرات جزئی نیز میتواند مشکلساز باشد. لرزشهای محیطی نیز باعث ایجاد موج روی سطح یا خطاهای هندسی میشود. محیط کار دستگاه CNC باید دارای دمای کنترلشده، تهویه مناسب و حداقل ارتعاش باشد. همچنین تمیز نگهداشتن دستگاه و میز کار، خطاهای ناشی از براده باقیمانده یا آلودگی را کاهش میدهد و کیفیت عملیات را پایدارتر میکند.

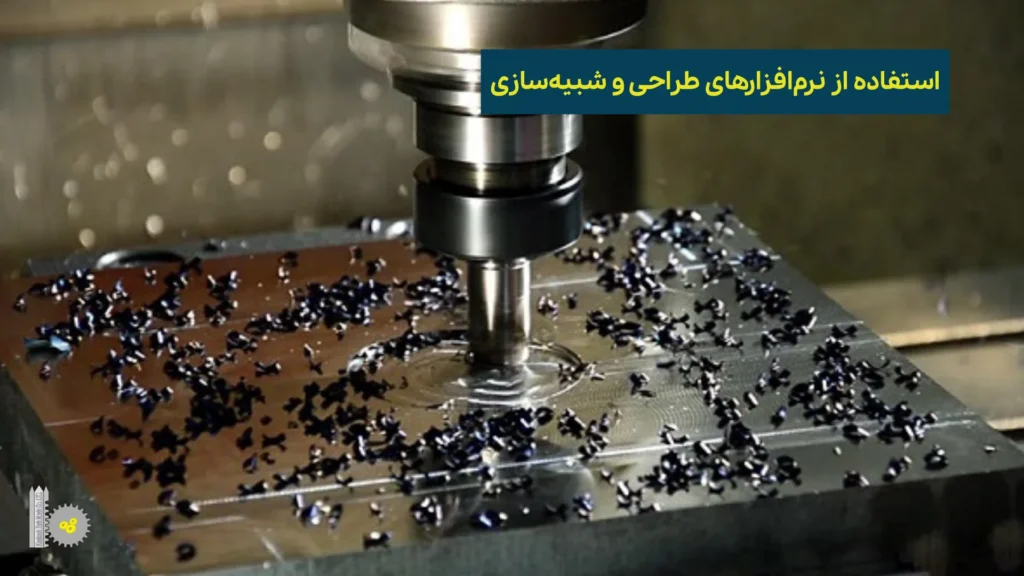

۴. استفاده از نرمافزارهای طراحی و شبیهسازی
استفاده از نرمافزارهای CAD/CAM و ابزارهای شبیهسازی، امکان بررسی مسیر ابزار، نقاط حساس، سرعتها و رفتار قطعه در هنگام ماشینکاری را فراهم میکند. این شبیهسازیها به اپراتور اجازه میدهد قبل از اجرای واقعی، خطاهای احتمالی را تشخیص داده و از تصادف ابزار، برخورد با گیره یا ایجاد مسیر اشتباه جلوگیری کند. همچنین تحلیلهای نرمافزاری باعث میشود طراحی قالب دقیقتر و قابلاعتمادتر باشد. استفاده از این ابزارها نهتنها از خسارتهای احتمالی جلوگیری میکند، بلکه سرعت و دقت عملیات را نیز افزایش میدهد.
۵. آموزش و آگاهی کارکنان
دانش فنی اپراتورها، طراحان و تکنسینها مهمترین عامل در کاهش اشتباهات است. بدون آموزش مناسب، حتی بهترین تجهیزات نیز نمیتوانند نتیجه مطلوب ارائه دهند. کارکنان باید با اصول طراحی قالب، نحوه انتخاب ابزار، تنظیم دستگاه، تحلیل مسیر ابزار و تشخیص خطاهای احتمالی آشنا باشند. آموزش مستمر و بهروز نگهداشتن اطلاعات تیم فنی باعث افزایش مهارت، اعتماد و سرعت تصمیمگیری میشود. آگاهی کارکنان همچنین کمک میکند تا خطاها قبل از تبدیل شدن به مشکل جدی تشخیص داده شوند و فرآیند تولید قابلاعتمادتر و پایدارتر گردد.
