دستگاه طول تراش CNC یکی از پیشرفتهترین و پرکاربردترین ماشینآلات صنعتی است که برای تولید قطعات دقیق و پیچیده با ابعاد کوچک و متوسط استفاده میشود. این دستگاهها با بهرهگیری از فناوری کنترل عددی کامپیوتری (CNC)، قادر به انجام انواع عملیاتهای تراشکاری با دقت و سرعت بالا هستند. برخلاف دستگاههای تراش سنتی که نیازمند دخالت دستی و تجربه اپراتور است، دستگاههای CNC به طور خودکار و بر اساس برنامهریزی دقیق، تمامی مراحل تولید را انجام میدهند. این ویژگیها باعث شده است که دستگاههای طول تراش CNC به انتخاب اول در صنایع حساس و پیشرفته مانند خودروسازی، هوافضا، پزشکی، الکترونیک و ساعتسازی تبدیل شوند. این نوع دستگاهها انواع مختلفی دارند که بر اساس ویژگیها و قابلیتهای خاص خود در صنایع مختلف مورد استفاده قرار میگیرند. در این مطلب به معرفی و بررسی دقیق دستگاه طول تراش CNC و انواع مختلف آن میپردازیم.

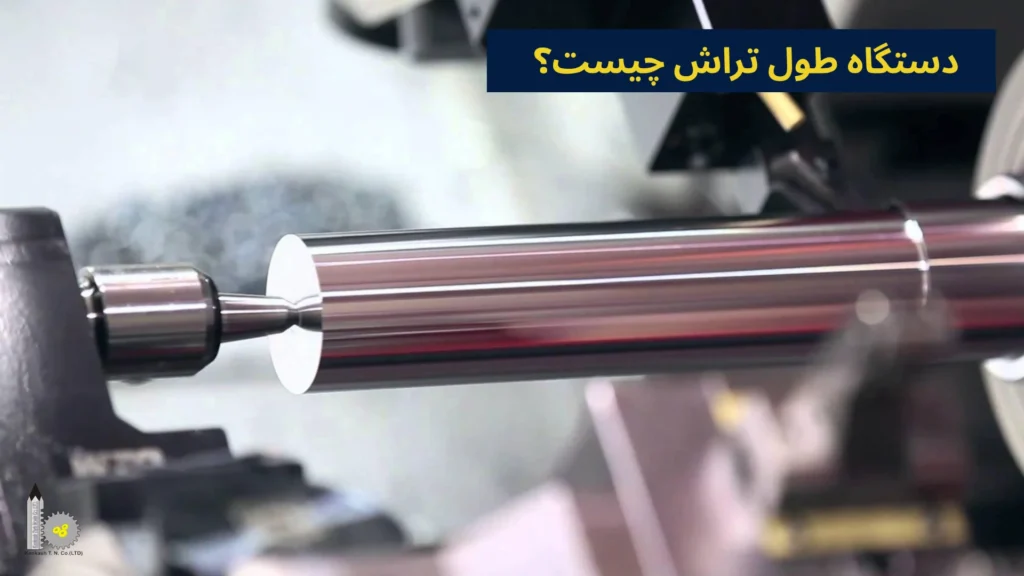

دستگاه طول تراش چیست؟
دستگاه طول تراش یا دستگاه تراش معمولی (Lathe Machine) یکی از مهمترین ماشینهای ابزار در صنعت فلزکاری است که برای شکلدهی به قطعات فلزی و گاهی غیرفلزی استفاده میشود. وظیفه اصلی این دستگاه، تراشیدن سطح قطعهکار در راستای طولی یا محوری است.
در این دستگاه قطعهکار روی محور اصلی (محور دوار) بسته شده و با سرعت مشخصی میچرخد. ابزار برشی که روی ساپورت (نگهدارنده ابزار) نصب شده، به صورت خطی در امتداد طول قطعهکار حرکت میکند و با تماس با سطح قطعه، عملیات برادهبرداری را انجام میدهد. این دستگاه برای انجام عملیاتهایی مانند تراشکاری خارجی، داخلی، پیشانیتراشی، رزوهتراشی، سوراخکاری و کفتراشی کاربرد دارد. دستگاه طول تراش بسته به اندازه، قدرت و امکاناتش در کارگاههای کوچک تا صنایع سنگین به کار میرود. همچنین با پیشرفت فناوری انواع مختلفی از این دستگاهها تولید شدهاند که دقت، سرعت و تنوع عملیات را بسیار افزایش دادهاند.

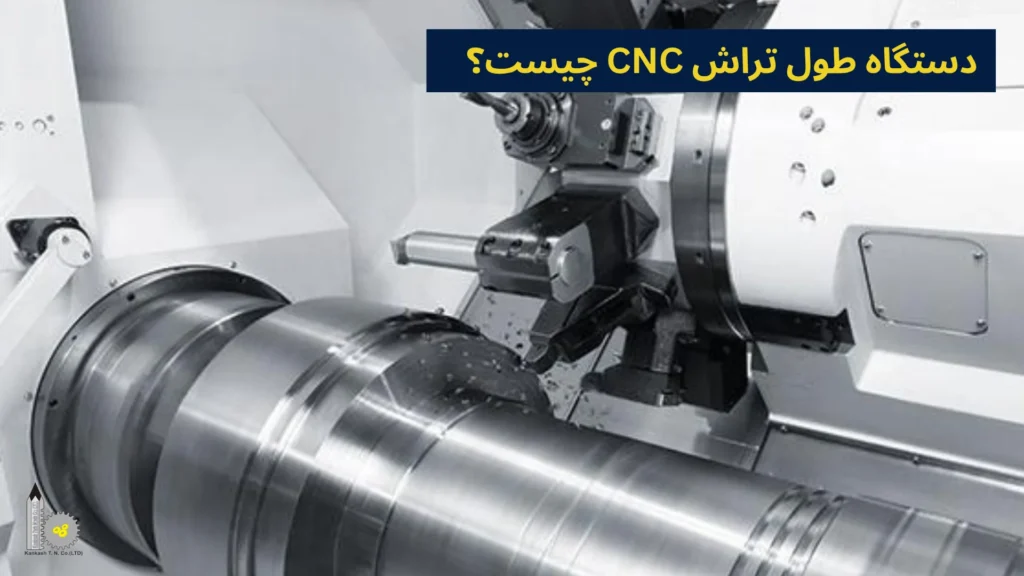

دستگاه طول تراش CNC چیست؟
دستگاه طول تراش CNC که به ماشین تراش سوئیسی نیز شهرت دارد، برای تراشکاری قطعات استوانهای با استفاده از کنترل عددی کامپیوتری طراحی شده است. در این دستگاه به جای کنترل دستی حرکت ابزار و قطعهکار، از برنامههای کامپیوتری استفاده میشود که به زبانهای استاندارد مانند G-code نوشته شدهاند. این برنامهها مسیر حرکت ابزار، سرعت دوران، عمق برش و سایر پارامترهای فرآیند را مشخص میکنند. در طول تراش CNC، قطعهکار روی محور اصلی دستگاه (اسپیندل) نصب شده و با سرعت مشخصی دوران میکند. همزمان ابزار برش که روی کالسکه و ساپورت نصب شده است، به صورت خودکار در امتداد محورهای مختلف (معمولاً محورهای X و Z) حرکت میکند تا عملیات تراش انجام شود. این حرکات به طور دقیق توسط سیستم کنترل مرکزی دستگاه تنظیم میشود.
ساختار ماشین تراش سوئیسی شامل اجزایی مانند بدنه اصلی، اسپیندل، ساپورتها، ابزارگیر (که گاهی قابلیت تعویض خودکار ابزار را دارد)، سیستم کنترل (مانند FANUC یا Siemens) و صفحه نمایشگر برای مشاهده و ویرایش برنامههاست. همچنین این دستگاهها مجهز به سنسورها و سیستمهای خنککاری برای حفظ کیفیت عملیات و عمر ابزار هستند. از این دستگاه در فرآیندهایی مانند شکلدهی خارجی و داخلی، شیارزنی، سوراخکاری، رزوهزنی و عملیات خاص روی قطعات فلزی یا غیرفلزی استفاده میشود. این دستگاهها معمولاً در محیطهای صنعتی برای تولید قطعات دقیق و پیچیده به کار میروند.
سرویس تخصصی کنکاش طرح نوین: خدمات تراش CNC
جدول مقایسه طول تراش CNC و تراش CNC معمولی

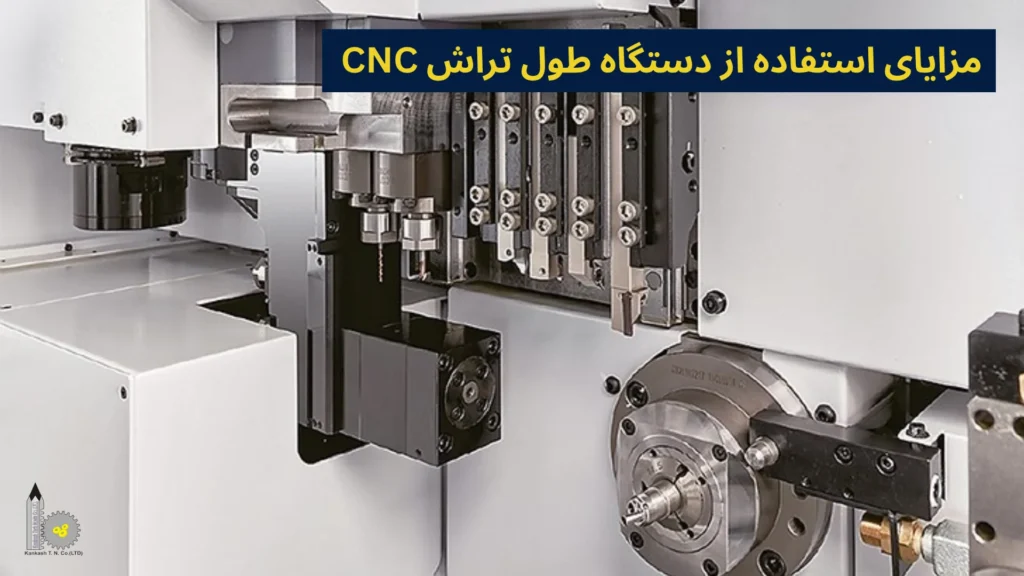

مزایای استفاده از دستگاه طول تراش CNC
مزایای استفاده از دستگاه طول تراش CNC به ویژه در صنایع تولید انبوه و دقیق، بسیار قابل توجه است. در ادامه به برخی از مهمترین مزایای این دستگاه اشاره خواهیم کرد:
- دقت و تکرارپذیری بالا: دستگاه CNC قادر است قطعاتی با تلرانسهای بسیار دقیق تولید کند و این دقت در تولید قطعات مشابه، بارها و بارها تکرار میشود بدون اینکه کیفیت افت کند.
- کاهش خطای انسانی: چون عملیات بر اساس برنامهنویسی انجام میشود، نقش اپراتور در کنترل دستی حذف شده و در نتیجه خطاهای ناشی از خستگی، بیدقتی و یا تفاوت تجربه بین اپراتورها از بین میرود.
- افزایش سرعت تولید: عملیات تراشکاری به صورت خودکار و بدون وقفه انجام میشود و نیازی به توقفهای مکرر برای تنظیمات یا اندازهگیری نیست.
- قابلیت تولید قطعات پیچیده: با استفاده از برنامهنویسی دقیق، میتوان اشکال هندسی پیچیدهای را تولید کرد که با دستگاههای دستی یا سنتی به سختی یا اصلاً قابل ساخت نیستند.
- کاهش ضایعات مواد: به دلیل دقت بالا و کاهش خطا، میزان مواد دورریز یا قطعات خرابشده بسیار کمتر از روشهای سنتی است.
- قابلیت تعویض خودکار ابزار: برخی از مدلهای CNC دارای سیستم تعویض خودکار ابزار هستند که باعث سرعت بالاتر و کاهش دخالت انسانی در تغییر عملیات میشود.
- صرفهجویی در نیروی انسانی: اپراتور میتواند چند دستگاه CNC را همزمان کنترل کند در حالی که در روش سنتی، هر دستگاه به یک اپراتور نیاز دارد.
محدودیتهای دستگاه طول تراش CNC
با وجود دقت بالا و قابلیت تولید قطعات پیچیده، دستگاه طول تراش CNC در برخی کاربردها محدودیتهایی نیز دارد. این دستگاه عمدتاً برای ماشینکاری قطعات باریک و با قطر کم طراحی شده است؛ بنابراین برای تولید قطعات بزرگ یا قطعاتی با قطر زیاد، معمولاً گزینه مناسبی نیست. همچنین قیمت خرید، تجهیزات جانبی و هزینه نگهداری آن نسبت به بسیاری از دستگاههای تراش CNC معمولی بیشتر است و برای بهرهگیری کامل از قابلیتهای آن، به اپراتور و برنامهنویس باتجربه نیاز خواهد بود.
از دیگر محدودیتهای دستگاه طول تراش CNC میتوان به پیچیدگی بیشتر در تنظیمات اولیه، زمان آمادهسازی برای برخی پروژهها، محدودیت در ابعاد قطعه کار و هزینه بالاتر تعمیرات و قطعات یدکی اشاره کرد. با این حال، در تولید انبوه قطعات دقیق و کوچک، این محدودیتها معمولاً در برابر مزایایی مانند دقت بالا، کاهش لرزش، کیفیت سطح مطلوب و تکرارپذیری عالی اهمیت کمتری پیدا میکنند.
مزایا و معایب دستگاه طولتراش (Swiss Type CNC Lathe)

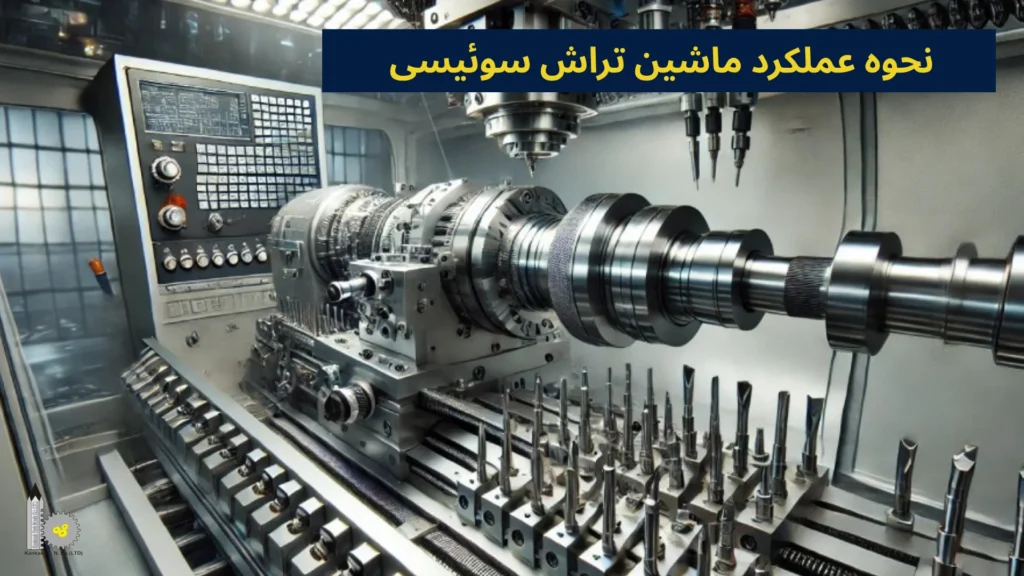

نحوه عملکرد ماشین تراش سوئیسی
نحوه عملکرد دستگاه طول تراش CNC بر پایه کنترل عددی کامپیوتری است که در آن تمام حرکات و عملیاتهای ماشین از طریق برنامهریزی دقیق انجام میشود. عملکرد این دستگاه به صورت کلی به مراحل زیر تقسیم میگردد:
- برنامهنویسی (Coding): ابتدا طرح و ابعاد قطعه مورد نظر توسط نرمافزار CAD طراحی میشود. سپس با استفاده از نرمافزار CAM و یا به صورت دستی، کدهای G-code نوشته میشوند. این کدها شامل دستوراتی برای حرکت ابزار، سرعت چرخش قطعه، عمق برش، نوع عملیات و … هستند.
- ورود برنامه به دستگاه: کدهای نوشتهشده از طریق USB، شبکه و یا حافظه داخلی وارد سیستم کنترل دستگاه میشوند. سپس اپراتور برنامه را بررسی کرده و در صورت نیاز تنظیمات لازم را اعمال میکند.
- ثابت کردن قطعهکار: قطعهکار روی سه نظام یا ابزار نگهدارنده بسته میشود تا هنگام چرخش، ثابت و بدون لرزش باقی بماند.
- تنظیم ابزار برش: ابزار تراش در محل مناسب روی ابزارگیر (turret) نصب میشود. در مدلهای پیشرفته، ابزارها به صورت خودکار تعویض میشوند.
- اجرای برنامه: دستگاه با اجرای برنامه G-code، قطعهکار را به چرخش درمیآورد و ابزار بر اساس دستورات در مسیرهای مشخص (معمولاً محور X و Z) حرکت میکند تا عملیاتهای مختلف مثل تراشکاری، شیارزنی، سوراخکاری یا رزوهزنی انجام شود.
- پایان عملیات و بررسی قطعه: پس از اتمام برنامه، دستگاه به طور خودکار متوقف میشود. سپس اپراتور قطعه را خارج کرده و با ابزار اندازهگیری (مثل کولیس یا میکرومتر) دقت و کیفیت آن را بررسی میکند.
بیشتر بخوانید: صفحه تراش دروازهای چیست؟

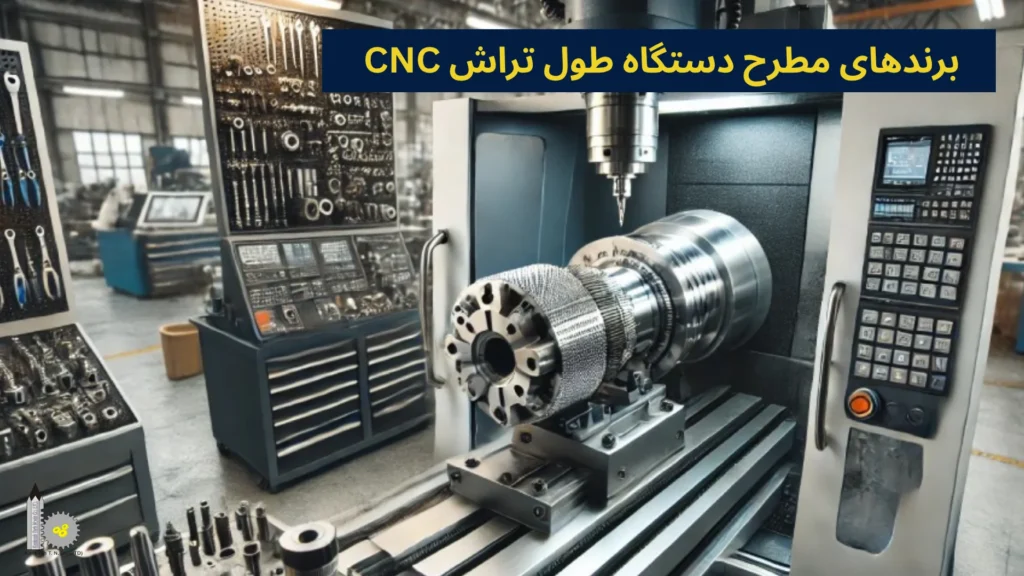

برندهای مطرح دستگاه طول تراش CNC
برندهای معتبری در سراسر جهان به کمک فناوریهای پیشرفته اقدام به تولید دستگاههای CNC کردهاند. در این میان برخی از برندها به دلیل رعایت استانداردهای روز دنیا از اعتبار و قدرت بیشتری برخوردار هستند. در ادامه به معرفی برخی از بهترین برندهای موجود در حوزه دستگاههای طول تراش CNC میپردازیم:
1- دستگاه طول تراش بشلر
دستگاه طول تراش بشلر (Bechler) یکی از دستگاههای معتبر در صنعت ماشینابزار است که برای تولید قطعات با دقت بالا طراحی شده است. این دستگاهها معمولاً در کارگاههای تولیدی و صنایع مختلف مانند خودروسازی، هوافضا، الکترونیک و پزشکی به کار میروند. دستگاههای بشلر به ویژه در تولید قطعات دقیق با ابعاد کوچک و پیچیده کاربرد دارند. دستگاه طول تراش بشلر با استفاده از فناوری CNC (کنترل عددی کامپیوتری) قادر است عملیاتهایی مانند تراشکاری، رزوهزنی، شیارزنی و سوراخکاری را با دقت و سرعت بالا انجام دهد. این دستگاهها دارای سیستمهای کنترل پیشرفته مانند FANUC و Siemens هستند که امکان برنامهنویسی دقیق و کنترل اتوماتیک دستگاه را فراهم میکنند.
یکی از ویژگیهای برجسته دستگاههای بشلر، امکان تعویض خودکار ابزار و کار با چندین محور همزمان است که باعث افزایش بهرهوری و کاهش زمان تولید میشود. این دستگاهها به دلیل ساختار محکم و سیستمهای خنککننده پیشرفته، قادر به انجام عملیات بر روی مواد مختلف با دقت بالا و بدون ایجاد مشکل در ابزار هستند.
2- دستگاه طول تراش تورنوس
دستگاه طول تراش برند تورنوس (Tornos) یکی از پیشرفتهترین ماشینآلات CNC در صنعت ماشینابزار است که به ویژه برای تولید قطعات دقیق و پیچیده با ابعاد کوچک طراحی شده است. این دستگاهها به دلیل دقت بالا، قابلیت اطمینان و سرعت تولید مناسب در صنایع مختلفی مانند خودروسازی، الکترونیک، پزشکی و ساعتسازی کاربرد دارند. تورنوس در سال 1880 در شهر موتیه سوئیس تأسیس شد و از آن زمان تاکنون در زمینه تولید دستگاههای تراش خودکار پیشرفته فعالیت میکند. در سال 1981، شرکت تورنوس با شرکت بشلر (Bechler) ادغام شد و به نام Tornos-Bechler SA شناخته شد. این ادغام باعث ترکیب تخصصهای دو شرکت در زمینه تولید دستگاههای تراش با دقت بالا شد.
مدلهای مختلف دستگاههای طول تراش تورنوس شامل سریهای Deco ،Multideco ،Multiswiss و SwissNano هستند. این دستگاهها با قابلیتهایی مانند چندین محور همزمان، تعویض خودکار ابزار و سیستمهای کنترل پیشرفته امکان تولید قطعات پیچیده را با دقت و سرعت بالا فراهم میکنند.
3- دستگاه طول تراش استار
دستگاه طول تراش استار (Star) یک ماشینابزار پیشرفته ژاپنی است که برای تولید قطعات دقیق و پیچیده با ابعاد کوچک طراحی شده است. این دستگاهها به ویژه در صنایع خودروسازی، الکترونیک، پزشکی و ساعتسازی کاربرد دارند. دستگاههای استار معمولاً از نوع Sliding Headstock CNC Lathe هستند که در آن، اسپیندل اصلی به جلو و عقب حرکت کرده و ابزارها نیز به صورت خودکار در مسیرهای مختلف حرکت میکنند. این طراحی امکان تولید قطعات با دقت بالا و سرعت مناسب را فراهم میکند.
مدلهای مختلف دستگاههای استار شامل سریهای SR ،SR-20 ،SR-32 ،SR-38 و SST هستند. این دستگاهها با کنترلرهای پیشرفته مانند Fanuc و Mitsubishi مجهز شدهاند که امکان برنامهنویسی دقیق و کنترل اتوماتیک دستگاه را فراهم میکنند. ویژگیهای برجسته دستگاههای استار شامل چندین محور همزمان، تعویض خودکار ابزار، سیستمهای خنککننده پیشرفته و قابلیت تولید قطعات پیچیده با دقت بالا است. این ویژگیها باعث افزایش بهرهوری و کاهش زمان تولید میشود.
4- دستگاه طول تراش تسوگامی
دستگاه طول تراش تسوگامی (Tsugami) یکی از برندهای معتبر ژاپنی در تولید ماشینآلات CNC است که به ویژه در ساخت قطعات دقیق و پیچیده با ابعاد کوچک شناخته میشود. این دستگاهها در صنایع خودروسازی، الکترونیک، پزشکی و ساعتسازی کاربرد دارند.
مدلهای مختلف دستگاههای تسوگامی شامل سریهای B0 ،B3 ،SS ،S و B هستند. به عنوان مثال مدل B0386-III یک دستگاه ۶ محور با قابلیت تبدیل به حالت چاکر (بدون راهنمای بوشینگ) است که امکان استفاده از میلههای کشیدهشده را فراهم میکند. این دستگاه دارای ۳۲ موقعیت ابزار استاندارد و ۱۵ ابزار زنده است و با کنترلر Fanuc 32i-B مجهز شده است. سرعت چرخش اسپیندل اصلی این دستگاه بین ۲۰۰ تا ۶۰۰۰ دور در دقیقه و اسپیندل فرعی بین ۲۰۰ تا ۷۰۰۰ دور در دقیقه متغیر است. همچنین این دستگاه دارای سیستم خنککننده پیشرفته و قابلیت جبران تغییرات حرارتی است. مدلهای دیگر مانند B0126-III و SS207 نیز ویژگیهای مشابهی دارند و با قابلیتهای متنوعی مانند محور Y برای عملیات فرزکاری، ابزارهای زنده متعدد و سرعتهای بالا برای اسپیندلها طراحی شدهاند.

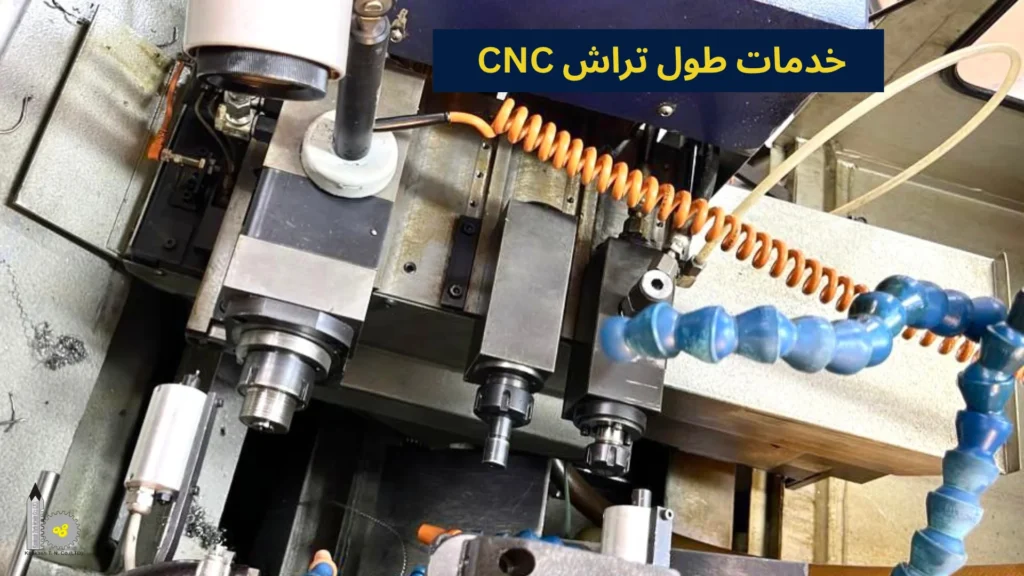

خدمات طول تراش CNC
خدمات طول تراش CNC در تهران یکی از پرکاربردترین خدمات ماشینکاری در صنایع مختلف مانند خودروسازی، قطعهسازی، الکترونیک و تولید ابزارآلات است. این خدمات به دلیل دقت بالا و توانایی تولید قطعات پیچیده و دقیق، در پروژههای صنعتی مهم بسیار مورد استفاده قرار میگیرند. در تهران بسیاری از کارگاهها و شرکتها با بهرهگیری از دستگاههای پیشرفته طول تراش CNC، خدماتی مانند تراشکاری استوانهای، رزوهزنی، سوراخکاری، شیارزنی و عملیاتهای پیچیده دیگر را ارائه میدهند.
این شرکتها معمولاً به کمک نرمافزارهای CAD/CAM و کدهای G-code برنامهریزی میکنند تا قطعاتی با تلرانسهای بسیار دقیق تولید کنند. دستگاههای طول تراش CNC در تهران توانایی پردازش مواد مختلف از جمله فولاد، آلومینیوم، برنج و پلاستیک را دارند. این خدمات به ویژه برای تولید قطعات دقیق با حجم کم تا متوسط و در صنایع حساس مانند پزشکی و هوافضا بسیار مهم هستند.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
چه قطعاتی با دستگاه طول تراش CNC ساخته میشوند؟
دستگاه طول تراش CNC برای تولید قطعاتی طراحی شده است که قطر کم، طول زیاد و تلرانس بسیار دقیق دارند. به دلیل استفاده از سیستم هد متحرک (Sliding Headstock) و بوش راهنما، این دستگاه میتواند قطعات باریک را با حداقل لرزش و حداکثر دقت ماشینکاری کند. از این رو، برای ساخت شفتهای ظریف، پینها، بوشهای کوچک، پیچهای دقیق، محورهای باریک، اتصالات رزوهای و قطعات استوانهای با ابعاد کوچک انتخابی ایدهآل محسوب میشود.
علاوه بر این، دستگاه طول تراش CNC در تولید ایمپلنتها و ابزارهای پزشکی، قطعات ساعتسازی، کانکتورهای الکترونیکی، قطعات هیدرولیک و پنوماتیک، تجهیزات مخابراتی، قطعات خودرویی و قطعات دقیق صنایع هوافضا کاربرد گستردهای دارد. این دستگاه بهویژه در خطوط تولید انبوه، جایی که دقت، کیفیت سطح و تکرارپذیری اهمیت بالایی دارند، عملکرد بسیار مطلوبی ارائه میدهد.
هنگام انتخاب دستگاه طول تراش CNC به چه نکاتی توجه کنیم؟
برای انتخاب دستگاه طول تراش CNC ابتدا باید قطر، طول و جنس قطعاتی را که قصد تولید آنها را دارید، بررسی کنید. این دستگاه برای ماشینکاری قطعات باریک و بلند طراحی شده است؛ بنابراین حداکثر قطر قابل ماشینکاری، ظرفیت عبور میلگرد، تعداد محور، دقت دستگاه و سرعت اسپیندل از مهمترین معیارهای انتخاب هستند. همچنین اگر قطعات پیچیده یا چندمرحلهای تولید میکنید، بهتر است دستگاهی با ابزار زنده (Live Tool) و قابلیت ماشینکاری چندمحوره انتخاب شود.
علاوه بر مشخصات فنی، سرعت تعویض ابزار، قابلیت اتوماسیون، سازگاری با بارفیدر، نوع کنترلر، سهولت برنامهنویسی، دسترسی به قطعات یدکی و خدمات پس از فروش نیز نقش مهمی در انتخاب دستگاه دارند. بررسی این موارد باعث میشود دستگاهی متناسب با نیازهای تولید انتخاب کنید تا علاوه بر افزایش دقت و بهرهوری، هزینههای نگهداری، زمان توقف دستگاه و ضایعات تولید نیز به حداقل برسد.
کاربرد دستگاه طول تراش CNC در صنایع مختلف
دستگاه طول تراش CNC به دلیل دقت بالا، لرزش کم و توانایی ماشینکاری قطعات باریک و بلند، در بسیاری از صنایع پیشرفته مورد استفاده قرار میگیرد. این دستگاه برای تولید قطعاتی که به تلرانس دقیق، کیفیت سطح بالا و تکرارپذیری زیاد نیاز دارند، گزینهای ایدهآل است. به همین دلیل در صنایعی مانند پزشکی، هوافضا، خودروسازی، الکترونیک، ساعتسازی، تجهیزات هیدرولیک و پنوماتیک کاربرد گستردهای دارد و برای ساخت قطعاتی مانند پین، شفت، بوش، کانکتور، پیچهای دقیق و سایر قطعات کوچک و حساس مورد استفاده قرار میگیرد.
علاوه بر این، دستگاه طول تراش CNC در خطوط تولید انبوه نیز نقش مهمی ایفا میکند؛ زیرا میتواند تعداد زیادی قطعه را با کیفیت یکنواخت و حداقل خطای ابعادی تولید کند. همین ویژگی باعث شده است این دستگاه در کارگاههای تولید قطعات دقیق و کارخانههایی که به بهرهوری بالا و کیفیت ثابت نیاز دارند، به یکی از تجهیزات کلیدی ماشینکاری تبدیل شود.
سوالات متداول
دستگاه طول تراش CNC چیست؟
دستگاه طول تراش CNC نوعی دستگاه تراش پیشرفته است که برای ماشینکاری قطعات باریک، بلند و بسیار دقیق طراحی شده و با نامهایی مانند دستگاه تراش سوئیسی، دستگاه تراش هد متحرک و Swiss-Type CNC Lathe نیز شناخته میشود.
دستگاه طول تراش CNC برای چه قطعاتی مناسب است؟
این دستگاه برای تولید شفت، پین، بوش، پیچهای دقیق، کانکتورها، قطعات پزشکی، قطعات ساعتسازی و سایر قطعات کوچک و باریک با دقت بالا مناسب است.
تفاوت دستگاه طول تراش CNC با دستگاه تراش CNC معمولی چیست؟
در دستگاه طول تراش CNC، هد دستگاه به همراه قطعه کار حرکت میکند و این موضوع باعث کاهش لرزش و افزایش دقت در ماشینکاری قطعات بلند و باریک میشود؛ در حالی که در دستگاه تراش CNC معمولی، قطعه کار معمولاً بهصورت ثابت در اسپیندل قرار میگیرد.
دستگاه طول تراش CNC در چه صنایعی کاربرد دارد؟
این دستگاه در صنایع پزشکی، هوافضا، خودروسازی، الکترونیک، ساعتسازی، تجهیزات هیدرولیک و پنوماتیک و سایر صنایع تولید قطعات دقیق کاربرد گستردهای دارد.
هنگام انتخاب دستگاه طول تراش CNC به چه نکاتی باید توجه کرد؟
قطر و طول قطعات، تعداد محور، ظرفیت عبور میلگرد، دقت موردنیاز، قابلیت اتوماسیون، نوع کنترلر، خدمات پس از فروش و دسترسی به قطعات یدکی از مهمترین معیارهای انتخاب این دستگاه هستند.
مهمترین مزیت دستگاه طول تراش CNC چیست؟
مهمترین مزیت این دستگاه، ماشینکاری قطعات باریک و بلند با دقت بسیار بالا، لرزش کم، کیفیت سطح مناسب و تکرارپذیری عالی در تولید انبوه است.
