تلرانسهای ماشینکاری CNC یکی از مهمترین مفاهیم در تولید قطعات صنعتی دقیق به شمار میروند و نقش تعیینکنندهای در کیفیت، عملکرد و قابلیت مونتاژ قطعات دارند. در فرآیند ماشینکاری، دستیابی به ابعاد کاملاً ایدهآل و بدون هیچگونه خطا عملاً امکانپذیر نیست؛ به همین دلیل مهندسان محدودهای مجاز از تغییرات ابعادی را تعریف میکنند که به آن «تلرانس» گفته میشود. تعیین صحیح تلرانس نهتنها باعث افزایش دقت و کارایی قطعه میشود، بلکه از افزایش هزینههای تولید و اتلاف زمان نیز جلوگیری میکند. در ماشینکاری CNC، به دلیل دقت بالای دستگاهها، کنترل تلرانس اهمیت بیشتری پیدا میکند و مستقیماً بر کیفیت نهایی محصول تأثیر میگذارد. آشنایی با مفهوم تلرانسها به تولیدکنندگان کمک میکند تا تعادل مناسبی میان دقت، هزینه و سرعت تولید ایجاد کنند.

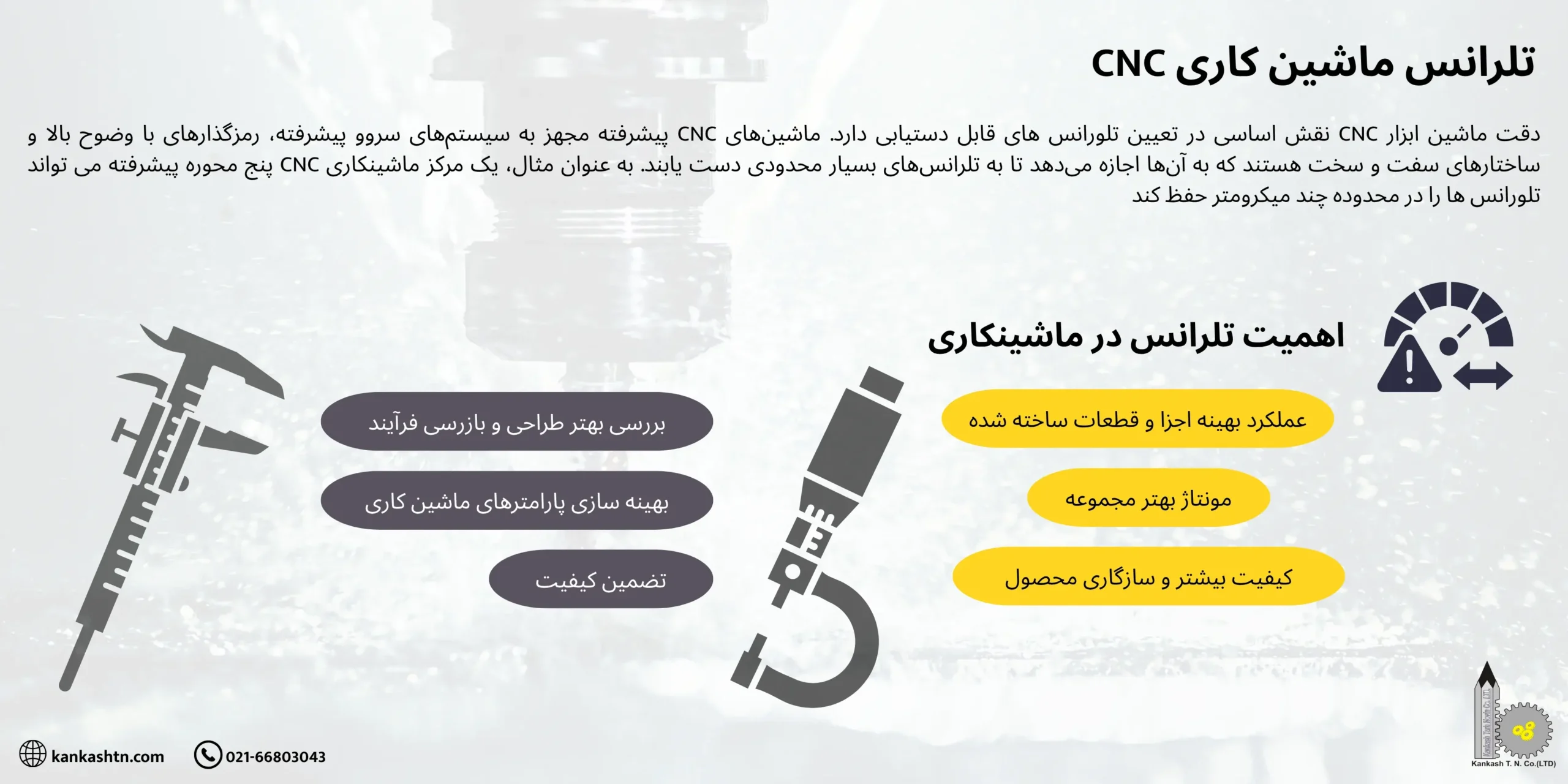

تلرانس ماشینکاری CNC چیست؟
تلرانسهای ماشینکاری CNC به محدوده مجاز اختلاف بین اندازه واقعی یک قطعه تولیدشده و اندازهای گفته میشود که در نقشه مهندسی یا طراحی اولیه مشخص شده است. در فرآیند تولید، رسیدن به ابعاد کاملاً دقیق و بدون هیچگونه تغییر، به دلیل عواملی مانند ویژگیهای مواد، شرایط محیطی، دقت ابزار و محدودیتهای فنی دستگاهها امکانپذیر نیست. به همین دلیل، مهندسان مقدار مشخصی خطای قابل قبول را تعریف میکنند تا قطعه همچنان بتواند وظیفه خود را بهدرستی انجام دهد.
تلرانس در واقع معیاری برای کنترل کیفیت و دقت ساخت محسوب میشود و نشان میدهد که یک قطعه تا چه اندازه میتواند از مقدار اسمی خود فاصله داشته باشد بدون اینکه عملکرد آن دچار مشکل شود. این مفهوم به تولیدکنندگان کمک میکند تا فرآیند ساخت را قابل پیشبینی و استاندارد نگه دارند و از بروز اختلافهای ابعادی که ممکن است باعث عدم تطابق قطعات با یکدیگر شود جلوگیری کنند. در ماشینکاری CNC، تلرانسها بهعنوان بخشی جداییناپذیر از طراحی مهندسی در نظر گرفته میشوند و نقش مهمی در تضمین یکنواختی و قابلیت اطمینان قطعات تولیدی دارند.
همچنین تیم مهندسی ما در زمینه خدمات تراش سی ان سی و خدمات فرز سی ان سی به شما مشاوره رایگان ارائه میدهد.
انواع تلرانس ماشینکاری CNC
تلرانسهای ماشینکاری CNC بخش جداییناپذیر طراحی و تولید قطعات دقیق هستند و به تعیین محدوده مجاز تغییرات ابعادی کمک میکنند. انتخاب نوع مناسب تلرانس باعث میشود قطعات با کیفیت مطلوب تولید شوند و عملکرد نهایی آنها تضمین شود. در ادامه، انواع اصلی تلرانسهای ماشینکاری CNC را بررسی میکنیم.
۱. تلرانسهای عمومی
تلرانسهای عمومی (General Tolerances) رایجترین نوع تلرانس هستند که در نقشههای مهندسی بهطور کلی برای ابعاد و ویژگیهای مختلف اعمال میشوند. این تلرانسها معمولاً محدودهای استاندارد و پیشفرض برای ابعاد مشخص میکنند و بدون نیاز به جزئیات پیچیده، نشاندهنده میزان مجاز خطا هستند. تلرانسهای عمومی معمولاً بر اساس استانداردهای بینالمللی مانند ISO یا ANSI تعریف میشوند و برای قطعاتی که دقت بسیار بالا لازم ندارند، کاربرد دارند. استفاده از تلرانسهای عمومی تولید را سادهتر و سریعتر میکند و نیاز به بررسی دقیق هر قطعه را کاهش میدهد.
۲. تلرانسهای یکطرفه
تلرانسهای یکطرفه (Unilateral Tolerances) محدوده خطای مجاز را تنها در یک سمت ابعاد اسمی تعریف میکنند. به این معنی که اندازه واقعی قطعه میتواند فقط بیشتر یا کمتر از مقدار مشخص شده باشد، اما در سمت مخالف تغییر مجاز ندارد. این نوع تلرانس زمانی کاربرد دارد که یک سمت ابعاد قطعه اهمیت بیشتری دارد و تغییر در سمت دیگر مشکلی ایجاد نمیکند. تلرانسهای یکطرفه به مهندسان اجازه میدهند کنترل دقیقتر روی عملکرد قطعه داشته باشند و از اختلال در مونتاژ یا کارکرد جلوگیری کنند.
۳. تلرانسهای دوجانبه
تلرانسهای دوجانبه (Bilateral Tolerances) محدوده خطای مجاز را هم در سمت بیشتر و هم در سمت کمتر ابعاد اسمی تعریف میکنند. به عبارت دیگر، اندازه واقعی قطعه میتواند کمی بزرگتر یا کوچکتر از مقدار مشخص شده باشد، بدون اینکه عملکرد قطعه مختل شود. این نوع تلرانس برای قطعاتی که انعطافپذیری بیشتری در ابعاد نیاز دارند و تغییرات کوچک در هر دو جهت مشکلی ایجاد نمیکند، مناسب است. تلرانسهای دوجانبه تعادل خوبی بین دقت و سهولت تولید فراهم میکنند و معمولاً در تولید انبوه استفاده میشوند.
۴. تلرانس GD&T
تلرانس GD&T (Geometric Dimensioning and Tolerancing) یک روش پیشرفته برای تعریف تلرانسهاست که علاوه بر ابعاد، شکل، موقعیت و جهت هندسی قطعه را نیز کنترل میکند. این سیستم از نمادها و استانداردهای بینالمللی برای مشخص کردن تلرانسهای هندسی مانند تختی، گردی، موازی بودن و عمود بودن استفاده میکند. GD&T امکان تولید قطعات پیچیده با دقت بالا را فراهم میکند و اطمینان میدهد که قطعات در مونتاژ نهایی دقیقاً با یکدیگر هماهنگ باشند. استفاده از GD&T در صنایع حساس مانند هوافضا، پزشکی و خودرو بسیار رایج است.
انواع تلرانسهای ماشینکاری CNC
کاربردهای اصلی تلرانس در ماشینکاری CNC
تلرانس در ماشینکاری CNC نقش مهمی در تولید قطعات صنعتی ایفا میکند، زیرا هر صنعت با توجه به نوع کاربرد، سطح دقت و شرایط کاری خود به کنترل ابعادی مشخصی نیاز دارد. تعیین صحیح تلرانسها باعث میشود قطعات در محیطهای عملیاتی مختلف عملکرد قابلاعتماد و ایمن داشته باشند. در ادامه، کاربردهای اصلی تلرانس در ماشینکاری CNC در صنایع گوناگون را بررسی میکنیم.
- صنعت خودروسازی: تلرانس دقیق در تولید قطعاتی مانند موتور، گیربکس و سیستم تعلیق باعث هماهنگی اجزا و کاهش استهلاک در عملکرد طولانیمدت خودرو میشود.
- صنعت هوافضا: در این صنعت، کوچکترین خطای ابعادی میتواند عملکرد تجهیزات را تحت تأثیر قرار دهد؛ بنابراین تلرانسها برای حفظ ایمنی و دقت قطعات بسیار حیاتی هستند.
- صنعت پزشکی: ساخت ابزارهای جراحی و ایمپلنتها نیازمند دقت بالا است تا قطعات با بدن انسان سازگار بوده و عملکرد مطمئنی داشته باشند.
- صنعت نفت و گاز: قطعات مورد استفاده در فشار و دمای بالا باید با تلرانس کنترلشده تولید شوند تا از نشتی، خرابی و کاهش ایمنی جلوگیری شود.
- صنعت قالبسازی و تولید ابزار: تلرانس مناسب در ساخت قالبها باعث تولید قطعات نهایی با کیفیت یکنواخت و کاهش خطا در فرآیندهای تولیدی میشود.
- صنعت الکترونیک و تجهیزات دقیق: در قطعات کوچک و حساس الکترونیکی، کنترل ابعاد اهمیت زیادی دارد تا مونتاژ دقیق و عملکرد پایدار تجهیزات تضمین شود.
مزایای استفاده از تلرانس در دستگاههای CNC
استفاده از تلرانس در دستگاههای CNC نهتنها به دقت و کیفیت قطعات کمک میکند، بلکه فرآیند تولید را قابل پیشبینی و اقتصادی میسازد. با تعریف محدودههای مجاز ابعادی، تولیدکنندگان میتوانند کیفیت، هماهنگی و عملکرد قطعات را تضمین کنند. در ادامه، مهمترین مزایای استفاده از تلرانس در دستگاههای CNC را بررسی میکنیم.
- افزایش دقت تولید: تلرانس مشخص به دستگاه CNC کمک میکند تا قطعاتی با ابعاد نزدیک به طراحی اصلی تولید کند و اختلافات ناخواسته کاهش یابد.
- تضمین کیفیت و یکنواختی قطعات: با کنترل محدوده مجاز ابعادی، همه قطعات تولیدی مشابه و استاندارد باقی میمانند و احتمال نقص کاهش مییابد.
- سهولت در مونتاژ: قطعاتی که در محدوده تلرانس ساخته میشوند، بدون نیاز به اصلاح اضافی در کنار هم قرار میگیرند و فرآیند مونتاژ سریعتر و دقیقتر انجام میشود.
- کاهش ضایعات و هزینهها: تلرانسها کمک میکنند تا قطعات غیرقابل استفاده کاهش یافته و مواد و زمان تولید بهینه مصرف شوند.
- بهبود قابلیت تعویضپذیری قطعات: قطعات ساختهشده با تلرانس مشخص میتوانند بدون نیاز به تنظیم یا اصلاح جایگزین یکدیگر شوند، که در تولید انبوه اهمیت بالایی دارد.
- افزایش اطمینان و طول عمر دستگاه: کنترل تلرانس باعث کاهش فشار اضافی بر ابزارها و ماشینها میشود و طول عمر تجهیزات CNC را افزایش میدهد.
معایب استفاده از تلرانس در دستگاههای CNC
استفاده از تلرانس در دستگاههای CNC مزایای زیادی دارد، اما در کنار آن میتواند با محدودیتها و چالشهایی نیز همراه باشد. تعیین و رعایت تلرانسهای نامناسب یا سختگیرانه ممکن است فرآیند تولید را پیچیدهتر و هزینهبر کند. در ادامه، مهمترین معایب استفاده از تلرانس در دستگاههای CNC را بررسی میکنیم.
- افزایش هزینه تولید: تلرانسهای بسیار دقیق نیازمند ابزارهای پیشرفته و زمان ماشینکاری طولانیتر هستند که هزینه تولید را افزایش میدهد.
- پیچیدگی در برنامهریزی و تنظیم دستگاه: تنظیم CNC برای رعایت تلرانسهای سختگیرانه نیاز به مهارت و برنامهریزی دقیق دارد و ممکن است زمان آمادهسازی را طولانی کند.
- افزایش زمان تولید: برای دستیابی به دقت بالا، سرعت ماشینکاری کاهش مییابد و تولید هر قطعه ممکن است زمان بیشتری ببرد.
- نیاز به نگهداری و ابزار پیشرفته: رعایت تلرانسهای دقیق نیازمند ابزارهای با کیفیت و نگهداری مداوم دستگاهها است تا دقت در طول زمان حفظ شود.
- حساسیت به تغییرات محیطی و مواد: تلرانسهای سختگیرانه باعث میشوند کوچکترین تغییر در دما، رطوبت یا ویژگیهای مواد، کیفیت قطعه را تحت تأثیر قرار دهد.
- محدودیت در انعطافپذیری طراحی: برخی تلرانسهای دقیق ممکن است انتخاب مواد یا طراحی قطعه را محدود کنند و انعطافپذیری تولید را کاهش دهند.
