در دنیای ماشین‌کاری دقیق و تولیدات صنعتی، دستگاه‌های تراش CNC به‌عنوان قلب تپنده خطوط تولید شناخته می‌شوند. عملکرد بی‌نقص این دستگاه‌ها مستلزم هماهنگی کامل میان اجزای مختلف مکانیکی و کنترلی آن‌هاست. در این میان، یکی از قطعات کلیدی که نقش پنهان اما بسیار حیاتی در دقت و کارایی دستگاه ایفا می‌کند، لینت (Linent یا Lineat) است. لینت در واقع بخشی از سیستم راهنمای حرکتی دستگاه است که به‌صورت مستقیم بر دقت جابه‌جایی ابزار، کاهش اصطکاک، افزایش طول عمر ماشین و کیفیت نهایی قطعه‌کار تأثیر می‌گذارد. با وجود این اهمیت، هنوز هم بسیاری از اپراتورها و تکنسین‌ها به نقش حساس لینت در عملکرد بهینه دستگاه توجه کافی ندارند. در این مطلب قصد داریم به معرفی دقیق لینت، عملکرد آن، انواع موجود و کاربردهای کلیدی‌اش در دستگاه‌های CNC بپردازیم تا اهمیت واقعی این قطعه را بهتر درک کنیم.
تیم مهندسی ما در زمینه خدمات تراش CNC و منوال و خدمات فرز CNC به شما مشاوره رایگان ارائه می‌دهد.
لینت دستگاه تراش چیست؟
لینت یا به طور دقیق‌تر “لاینر گاید” یا “ریل راهنما” در دستگاه تراش CNC، یکی از اجزای مکانیکی کلیدی در ساختار حرکتی ماشین‌ابزار است که وظیفه اصلی آن هدایت دقیق و کنترل‌شده قطعات متحرک در راستای محورهای مشخص‌شده (معمولاً محورهای X، Y یا Z) می‌باشد. این قطعه در کنار ساپورت‌ها و موتورهای حرکتی، بخشی از سیستم مکانیکی انتقال حرکت محسوب می‌شود و به‌گونه‌ای طراحی شده که حرکت ابزار یا کالسکه دستگاه را در یک مسیر مشخص با دقت بالا ممکن می‌سازد.
ساختار لینت معمولاً از یک ریل سخت‌کاری‌شده و یک کالسکه یا بلوک حرکتی تشکیل شده که بر روی ریل قرار می‌گیرد. درون این مجموعه، سیستم‌هایی از قبیل ساچمه‌های فولادی یا غلطک‌ها قرار دارد که امکان حرکت نرم، روان و با حداقل اصطکاک را فراهم می‌کنند. متریال به‌کاررفته در ساخت لینت معمولاً شامل فولادهای آلیاژی مقاوم در برابر سایش و فشار است. طراحی دقیق هندسی و مهندسی‌شده این قطعه، نقش مهمی در تضمین دقت حرکت خطی در فرایندهای ماشین‌کاری دارد. بدون وجود لینت یا عملکرد صحیح آن، کنترل دقیق موقعیت‌یابی در دستگاه‌های CNC عملاً غیرممکن خواهد بود.
نحوه استفاده از لینت در دستگاه تراش CNC
لینت (Line Guide یا Rail System) یکی از اجزای کلیدی در ساختار حرکتی دستگاه‌های CNC است که وظیفه هدایت دقیق ابزار یا میز کار را بر عهده دارد. برای عملکرد صحیح و طول عمر بالا، باید به‌صورت اصولی نصب، تنظیم و نگهداری شود. در ادامه مراحل استفاده صحیح از لینت در دستگاه تراش CNC را بررسی می‌کنیم:
- نصب دقیق ریل روی بدنه دستگاه: ابتدا ریل لینت با دقت بالا روی شاسی دستگاه نصب می‌شود. این کار باید با استفاده از ابزارهای تراز، ساعت اندازه‌گیری و نقشه مهندسی انجام گیرد تا از انحراف مسیر جلوگیری شود.
- نصب کالسکه (واگن) روی ریل: پس از نصب ریل، کالسکه یا بلوک حرکتی روی آن قرار می‌گیرد. این قطعه حاوی ساچمه‌ها یا غلطک‌هایی است که حرکت روان را ممکن می‌سازند.
- اتصال کالسکه به قطعه متحرک دستگاه: کالسکه به بخش متحرک دستگاه مانند ساپورت، ابزارگیر یا میز کار متصل می‌شود. این اتصال باید محکم و بدون لقی باشد تا انتقال حرکت دقیق انجام گیرد.
- تنظیم فشار پیش‌بار (Preload): در برخی کاربردها، میزان پیش‌بار لینت تنظیم می‌شود تا از لقی در حرکت جلوگیری شود. این کار دقت دستگاه را افزایش می‌دهد اما باید با دقت بالا انجام گیرد.
- اتصال به سیستم حرکتی (مثلاً بال‌اسکرو): حرکت کالسکه روی ریل معمولاً توسط بال‌اسکرو یا تسمه و موتور سروو کنترل می‌شود. اتصال دقیق بین کالسکه و سیستم انتقال قدرت ضروری است.
- روان‌کاری مناسب و منظم: برای جلوگیری از سایش و افزایش عمر مفید لینت، روان‌کاری باید به‌صورت دستی یا از طریق سیستم اتوماتیک انجام شود. نوع و میزان روغن نیز باید با مشخصات فنی هماهنگ باشد.
- بررسی و نگهداری دوره‌ای: در نهایت، بازدیدهای دوره‌ای برای بررسی آلودگی، سایش یا لق شدن اتصالات لینت ضروری است تا از خرابی زودرس و افت دقت دستگاه جلوگیری شود.
انواع لینت دستگاه تراش

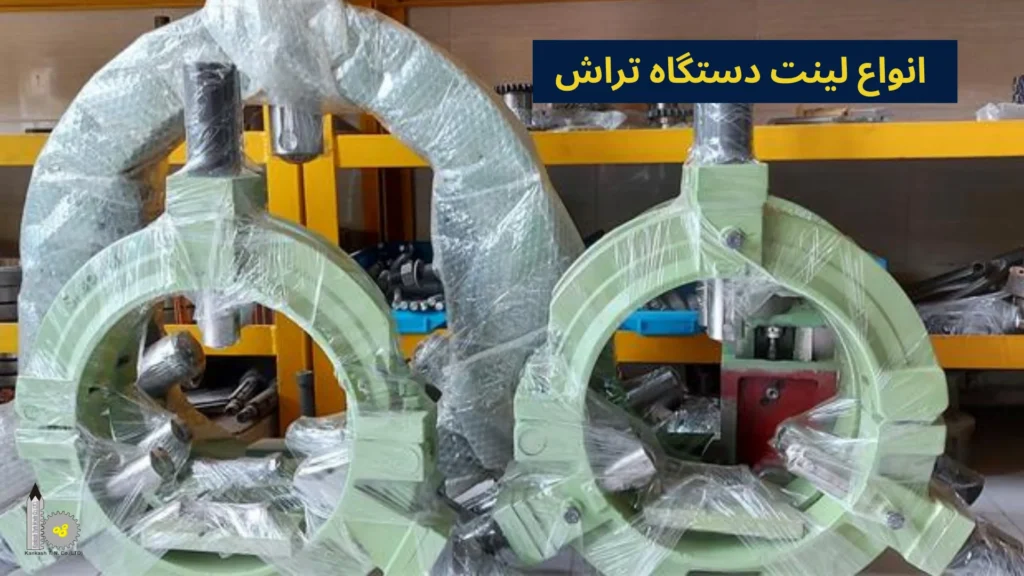

با توجه به نوع قطعه‌کار، شرایط ماشین‌کاری و نیاز به دقت یا مقاومت بالا، از انواع مختلفی از لینت‌ها در دستگاه‌های تراش CNC استفاده می‌شود. هر نوع لینت دارای ویژگی‌های خاصی در زمینه سختی، مقاومت به حرارت یا سایش است که آن را برای کاربرد خاصی مناسب می‌سازد. در ادامه با مهم‌ترین انواع لینت آشنا می‌شویم:
1- لینت HSS (فولاد ابزار سرعت بالا)
لینت‌های HSS از فولادهای ابزار سخت‌شده ساخته شده‌اند که مقاومت مناسبی در برابر سایش و حرارت دارند. این نوع لینت برای کاربردهای عمومی و ماشین‌کاری قطعات با سختی متوسط مناسب است. به‌دلیل هزینه کمتر و سهولت در تولید، استفاده گسترده‌ای در صنایع مختلف دارند. با این حال، در شرایط کاری بسیار سخت یا سرعت بالا محدودیت‌هایی دارند.
2- لینت کربیدی
این لینت‌ها از کاربیدهای فلزی ساخته شده و سختی بسیار بالایی دارند که آن‌ها را برای ماشین‌کاری فلزات سخت و با سرعت بالا ایده‌آل می‌کند. مقاومت بالا در برابر سایش و حرارت باعث می‌شود عمر این لینت‌ها به‌طور چشمگیری افزایش یابد. استفاده از لینت کربیدی موجب بهبود کیفیت سطح قطعه و افزایش دقت می‌شود. هزینه آن نسبت به HSS بیشتر است اما در بسیاری از کاربردها مقرون به صرفه‌تر است.
3- لینت سرامیکی
لینت‌های سرامیکی مقاومت بسیار بالایی در برابر دما و خوردگی دارند و برای فرآیندهای ماشین‌کاری خشک یا با دمای بالا بسیار مناسب‌اند. این لینت‌ها قابلیت حفظ سختی و عملکرد پایدار در شرایط سخت کاری را دارند. در صنایع خاص مانند خودروسازی و هوافضا که دقت بالا و تحمل حرارتی مورد نیاز است، کاربرد فراوانی دارند. با این حال، شکنندگی بالاتر نسبت به کربید از محدودیت‌های آن محسوب می‌شود.
4- لینت PCD (دایاموند پلی‌کریستال)
این لینت‌ها از الماس مصنوعی ساخته شده‌اند و یکی از سخت‌ترین و بادوام‌ترین انواع لینت محسوب می‌شوند. PCD برای ماشین‌کاری مواد نرم‌تر و غیرآهنی مانند آلومینیوم، مس و پلاستیک‌های سخت کاربرد دارد. کیفیت بالای سطح و عمر طولانی از مزایای اصلی آن است. قیمت بالای آن معمولاً برای کاربردهای خاصی که دقت و دوام بالا اهمیت دارد، توجیه‌پذیر است.
5- لینت CBN (نیترید بورون کوبالت)
لینت‌های CBN دارای سختی بسیار زیاد و مقاومت عالی در برابر سایش و حرارت هستند و برای ماشین‌کاری فولادهای سخت‌کاری شده و آلیاژهای مقاوم به حرارت ایده‌آل‌اند. این نوع لینت در شرایط کاری سخت، عملکردی پایدار و دقیق ارائه می‌دهد. علاوه بر طول عمر بالا، باعث بهبود کیفیت سطح و کاهش دفعات تعویض ابزار می‌شود. قیمت آن نسبت به سایر لینت‌ها معمولاً بالاتر است.
کاربردهای مهم لینت در دستگاه تراش CNC

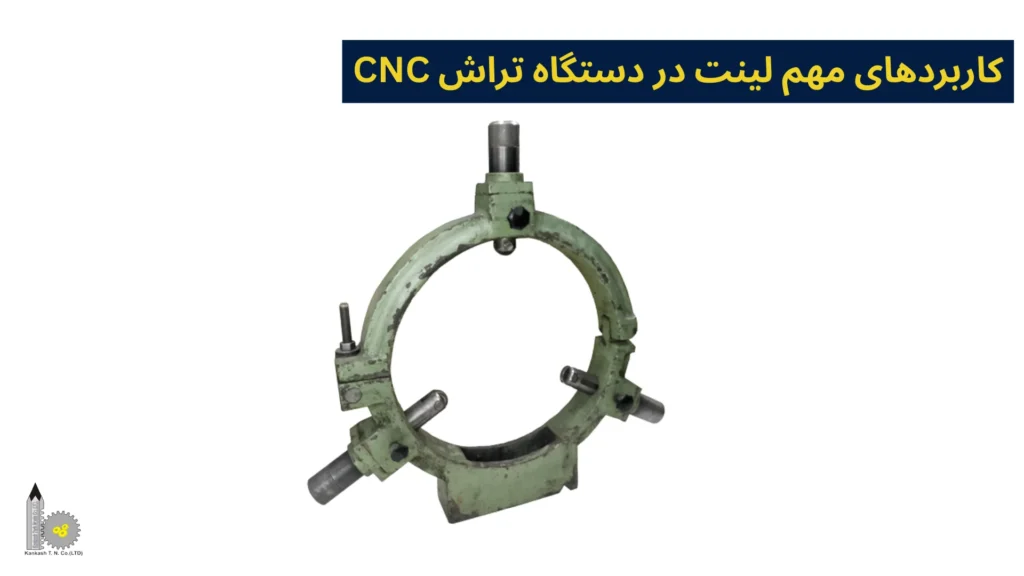

در دستگاه‌های CNC، دقت و پایداری حرکت از عوامل اصلی کیفیت و کارایی به شمار می‌روند. لینت‌ها به‌عنوان سیستم‌های راهنمای خطی، نقش بسیار کلیدی در تأمین این دقت و حرکت کنترل‌شده ایفا می‌کنند. در ادامه به مهم‌ترین کاربردهای لینت در دستگاه تراش اشاره می‌کنیم:
- ماشین‌کاری شفت‌های بلند یا باریک: در شفت‌های بلند، هرگونه لرزش یا انحراف می‌تواند دقت نهایی را مختل کند. لینت با ایجاد حرکت پایدار و یکنواخت، از خم شدن یا لرزش قطعه جلوگیری می‌کند.
- تولید قطعات با تلورانس دقیق: برای ساخت قطعاتی که نیاز به دقت ابعادی بسیار بالا دارند، حرکت کنترل‌شده لینت نقش کلیدی در رسیدن به تلورانس‌های محدود دارد.
- ساخت میل‌لنگ و میل‌بادامک: این قطعات دارای سطوح منحنی و پیچیده‌اند که نیاز به حرکت دقیق ابزار دارند. لینت در هدایت یکنواخت ابزار در طول مسیرهای منحنی بسیار مؤثر است.
- تولید لوله‌های تفنگ: در ماشین‌کاری لوله‌های تفنگ که نیاز به دقت بالا و تمرکز بر کیفیت سطح داخلی دارند، لینت با کاهش لرزش، شرایط ایده‌آل را فراهم می‌کند.
- ساخت میله‌های پیستون: برای ماشین‌کاری دقیق سطح صاف و صیقلی میله‌های پیستون، حرکت نرم لینت مانع بروز خط یا موج در سطح کار می‌شود.
- ماشین‌کاری قطعات حساس به لرزش یا خمش: لینت با طراحی بدون لقی، لرزش‌های ناخواسته را به حداقل می‌رساند و باعث می‌شود قطعات حساس در حین تراش، دچار آسیب یا تغییر شکل نشوند.
- استفاده در فرآیندهای پیچیده مانند برش داخلی یا رزوه‌زنی: در فرآیندهایی مانند رزوه‌زنی داخلی که ابزار در عمق قطعه کار می‌کند، حرکت دقیق و کنترل‌شده لینت برای جلوگیری از خطا در رزوه‌ها ضروری است.
مزایای استفاده از لینت دستگاه تراش

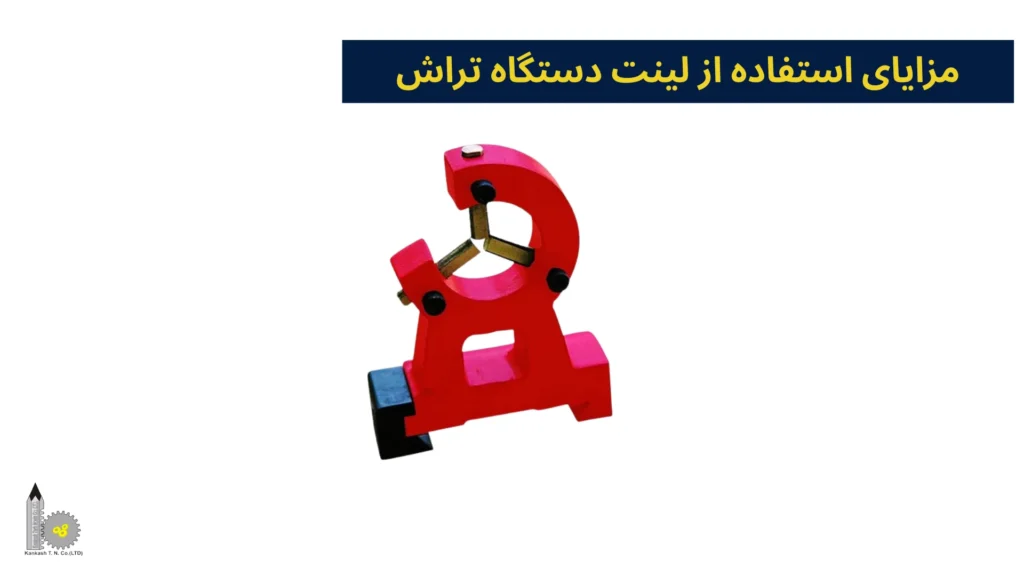

لینت‌ها با طراحی مهندسی‌شده و دقت بالا، نقش مهمی در بهینه‌سازی عملکرد دستگاه‌های CNC دارند. استفاده صحیح از این قطعه باعث بهبود دقت، طول عمر و کیفیت نهایی ماشین‌کاری می‌شود. در ادامه به مهم‌ترین مزایای استفاده از لینت اشاره می‌کنیم:
- افزایش دقت حرکت محورها: لینت‌ها به دلیل طراحی دقیق و ساختار بدون لقی، امکان حرکت خطی بسیار دقیق و کنترل‌شده را فراهم می‌کنند که برای ماشین‌کاری قطعات حساس ضروری است.
- کاهش اصطکاک و سایش مکانیکی: وجود ساچمه‌ها یا غلطک‌های روان‌کارشده درون کالسکه، اصطکاک بین قطعات متحرک را به حداقل می‌رساند و از سایش زودهنگام جلوگیری می‌کند.
- بهبود کیفیت سطح قطعه‌کار: حرکت نرم و یکنواخت ابزار یا میز کار باعث می‌شود تا ارتعاش و لرزش به حداقل برسد، که نتیجه آن تولید سطحی صاف‌تر و با دقت بالاتر خواهد بود.
- افزایش عمر مفید دستگاه: کاهش فشار و سایش بر اجزای متحرک به لطف لینت، موجب افزایش دوام قطعات و در نتیجه افزایش عمر مفید کلی دستگاه تراش می‌شود.
- کاهش هزینه‌های تعمیر و نگهداری: با عملکرد روان و استهلاک کمتر، خرابی‌های ناگهانی کاهش یافته و نیاز به تعویض زودهنگام قطعات کمتر می‌شود، که در نهایت منجر به صرفه‌جویی اقتصادی خواهد شد.
- پایداری عملکرد در سرعت‌های بالا: لینت‌ها برای حفظ دقت حتی در سرعت‌های بالا طراحی شده‌اند و همین موضوع باعث پایداری عملکرد دستگاه در تولید انبوه یا ماشین‌کاری‌های پرسرعت می‌شود.
- نصب و تنظیم آسان‌تر نسبت به ریل‌های قدیمی: در مقایسه با سیستم‌های راهنمای قدیمی‌تر مانند ریل‌های تخت یا کشویی، لینت‌ها نصب ساده‌تری دارند و نیاز کمتری به تنظیمات پیچیده و دقیق اولیه دارند.
مزایا، معایب و کاربرد لینت دستگاه تراش
لینت متحرک دستگاه تراش چیست؟

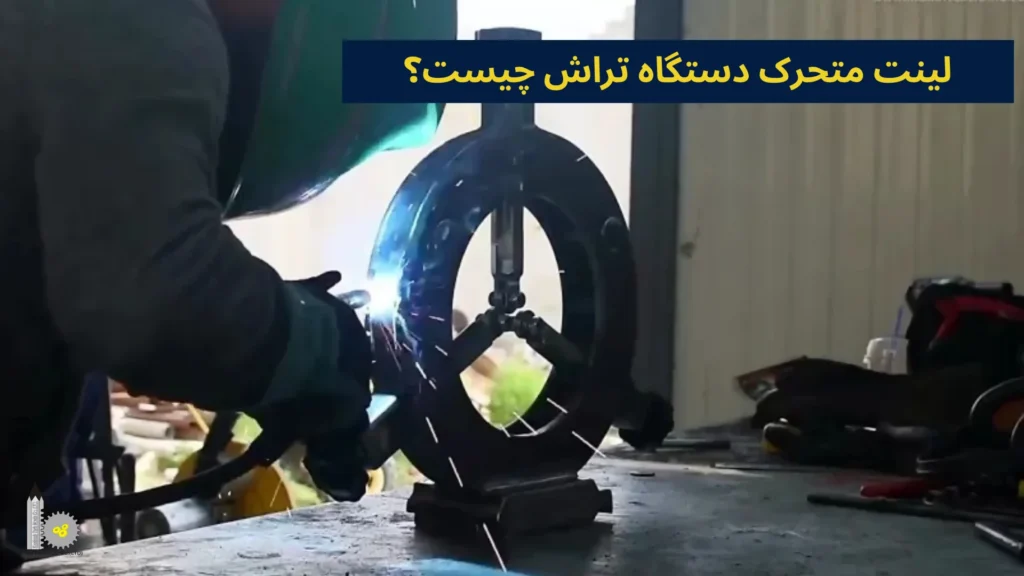

لینت متحرک به بخشی از سیستم راهنمای حرکتی در دستگاه تراش CNC گفته می‌شود که وظیفه دارد حرکت روان، دقیق و کنترل‌شده قطعه یا ابزار را در مسیر مشخصی فراهم کند. این لینت‌ها معمولاً شامل ریل‌های ثابت و کالسکه‌های متحرک هستند که کالسکه‌ها روی ریل حرکت می‌کنند. درون کالسکه، مجموعه‌ای از ساچمه‌ها یا غلطک‌ها قرار دارد که با کاهش اصطکاک، امکان حرکت نرم و دقیق را فراهم می‌سازند.
در دستگاه‌های تراش، لینت متحرک اغلب در محورهای X و Z کاربرد دارد و پایه حرکت ابزار برش یا ساپورت دستگاه محسوب می‌شود. برخلاف سیستم‌های قدیمی راهنما که حرکت خشک و اصطکاک بالایی داشتند، لینت متحرک مدرن با طراحی کاملاً مهندسی‌شده باعث کاهش قابل توجه سایش و افزایش دقت می‌شود. این لینت‌ها به‌طور مستقیم با سیستم انتقال قدرت (مانند بال‌اسکرو یا تسمه) درگیر هستند و حرکت آن‌ها توسط موتورهای سروو یا استپر کنترل می‌شود. عملکرد صحیح لینت متحرک تأثیر مستقیمی بر دقت نهایی ماشین‌کاری، عمر دستگاه و کیفیت سطح قطعه‌کار دارد. به همین دلیل، نگهداری منظم، روان‌کاری مناسب و بررسی وضعیت فیزیکی آن اهمیت بالایی دارد.
