دستگاههای تراش CNC (کنترل عددی رایانهای) به عنوان یکی از مهمترین و پیشرفتهترین ابزارهای صنعتی در دنیای مدرن شناخته میشوند. این دستگاهها با استفاده از سیستمهای رایانهای، فرآیندهای تراشکاری را با دقت و سرعت بینظیری انجام میدهند. دستگاههای تراش CNC قادرند قطعات پیچیده و دقیقی را از انواع مواد مختلف تولید کرده تا در صنایع گوناگونی مانند خودروسازی، هوافضا، پزشکی و تولید قطعات دقیق مورد استفاده قرار گیرند. با توجه به توانایی این دستگاهها در انجام عملیاتهای مختلف تراشکاری، انواع گوناگونی از آنها طراحی شدهاند که هر کدام ویژگیها و کاربردهای خاص خود را دارند. در این مطلب قصد داریم به بررسی انواع دستگاههای تراش CNC، ویژگیها و کاربردهای آنها بپردازیم.

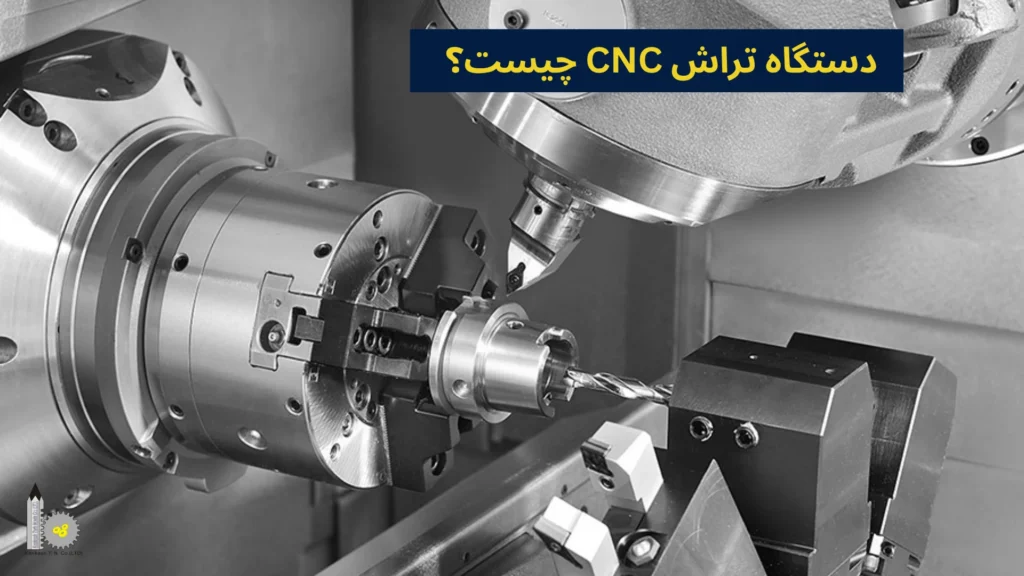

دستگاه تراش CNC چیست؟
دستگاه تراش CNC یک نوع ماشین ابزار است که برای انجام عملیات تراشکاری با دقت بسیار بالا و به صورت خودکار از فناوری کنترل عددی رایانهای استفاده میکند. در این دستگاهها تمامی فرآیندهای تراشکاری مانند برش، فرمدهی، خراش دادن و سوراخکاری تحت نظارت سیستمهای کامپیوتری انجام میشود. دستگاه تراش CNC برخلاف روشهای دستی و سنتی که نیازمند دخالت اپراتور است، به طور کامل تحت کنترل یک برنامه کامپیوتری عمل میکند.
در این سیستمها قطعه مورد نظر به وسیله دستگاههای مکانیکی مانند چرخدندهها، شفتها و ابزارهای برشی حرکت کرده و به شکل و اندازه مورد نظر تراشیده میشود. دستگاه تراش CNC از یک زبان برنامهنویسی خاص به نام G-code برای انجام دستورهای مورد نیاز بهره میبرد. این برنامهنویسی به طور دقیق تعیین میکند که هر ابزار برشی باید چگونه و در کجا حرکت کند تا نتیجه مورد نظر به دست آید. با توجه به فناوری کنترل عددی رایانهای، این دستگاهها قادر به تولید قطعات پیچیده با دقت بالا و بدون خطای انسانی هستند. از آنجایی که تراشکاری با دستگاههای CNC به طور کامل به وسیله برنامهریزی و کنترل رایانه انجام میشود، این دستگاهها به طور گسترده در صنایع مختلف برای تولید قطعات با ویژگیهای خاص و در مقیاسهای مختلف کاربرد دارند.
سرویس تخصصی کنکاش طرح نوین: خدمات تراش CNC

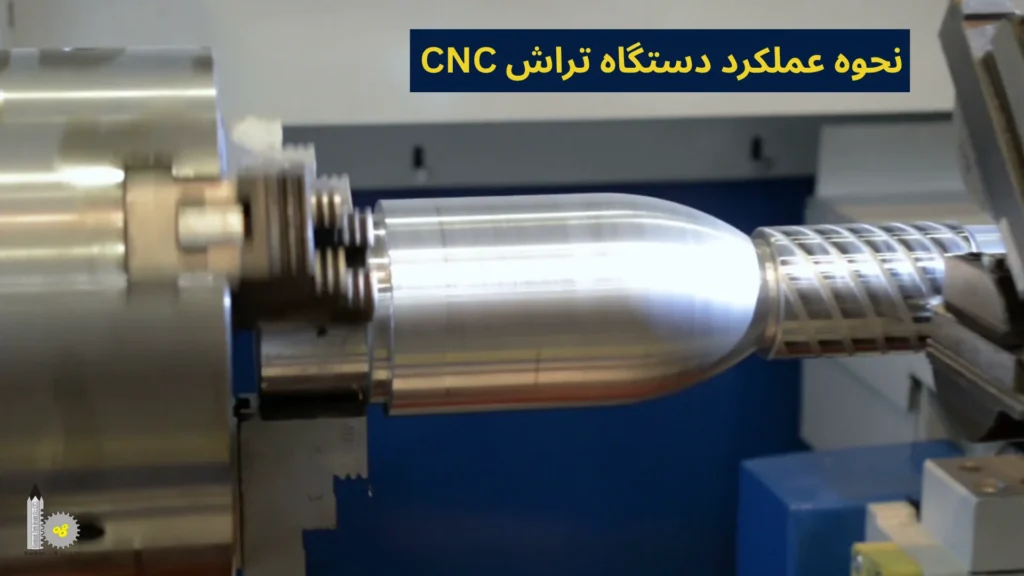

نحوه عملکرد دستگاه تراش CNC
نحوه کار دستگاه تراش CNC به طور کلی شامل مراحل زیر است:
- طراحی قطعه: ابتدا قطعه مورد نظر در یک نرمافزار CAD (طراحی با کمک رایانه) طراحی میشود. این طراحی شامل تمام جزئیات و ابعاد قطعه است. در این مرحله، قطعه به صورت دقیق و بر اساس نیازهای خاص طراحی میشود.
- تبدیل طراحی به کد CNC: پس از طراحی قطعه، این طراحی به یک کد CNC تبدیل میشود. این کد معمولاً شامل دستورات G-code یا M-code است که مشخص میکند دستگاه تراش CNC چگونه و به کجا حرکت کند. این تبدیل معمولاً با استفاده از نرمافزار CAM (ساخت با کمک رایانه) انجام میشود.
- بارگذاری کد در دستگاه CNC: کد تولید شده به دستگاه CNC منتقل میشود. این انتقال معمولاً از طریق USB، شبکه و یا مستقیماً از طریق کامپیوتر انجام میشود.
- تنظیم دستگاه: قبل از شروع عملیات تراشکاری، دستگاه باید آماده شود که این کار شامل نصب قطعه کار روی سهنظام (چاک)، انتخاب و نصب ابزارهای برش مناسب و همچنین تنظیم پارامترهای ماشینکاری مانند سرعت چرخش، نرخ خوراک و عمق برش است.
- شروع عملیات تراشکاری: با شروع برنامه CNC، دستگاه تراش به صورت خودکار شروع به حرکت دادن ابزار برش در راستای محورهای مختلف (معمولاً X و Z) میکند. این حرکتها دقیقاً طبق دستورات کد CNC انجام میشود تا شکل نهایی قطعه تولید گردد.
- مدیریت و شبیهسازی فرآیند: در این مرحله اپراتور میتواند عملکرد دستگاه را از طریق یک رابط رایانهای مشاهده و مدیریت کند و در صورت نیاز، شبیهسازی انجام دهد تا اطمینان حاصل کند که دستگاه به درستی عمل میکند.
- پایان عملیات و بررسی قطعه: پس از اتمام تراشکاری، دستگاه به طور خودکار متوقف میشود. قطعه کار از دستگاه جدا شده و سپس بررسی میشود تا از دقت و کیفیت نهایی آن اطمینان حاصل شود.
بدین ترتیب دستگاه تراش CNC بر اساس کدهای طراحیشده در حافظه خود، فرآیند تراشکاری را به صورت خودکار و با دقت بسیار بالا انجام میدهد. این فرآیند نه تنها دقت قطعات را افزایش میدهد بلکه سرعت تولید را نیز به طرز چشمگیری بالا میبرد.
بیشتر بخوانید: دستگاه تراش منوال چیست؟

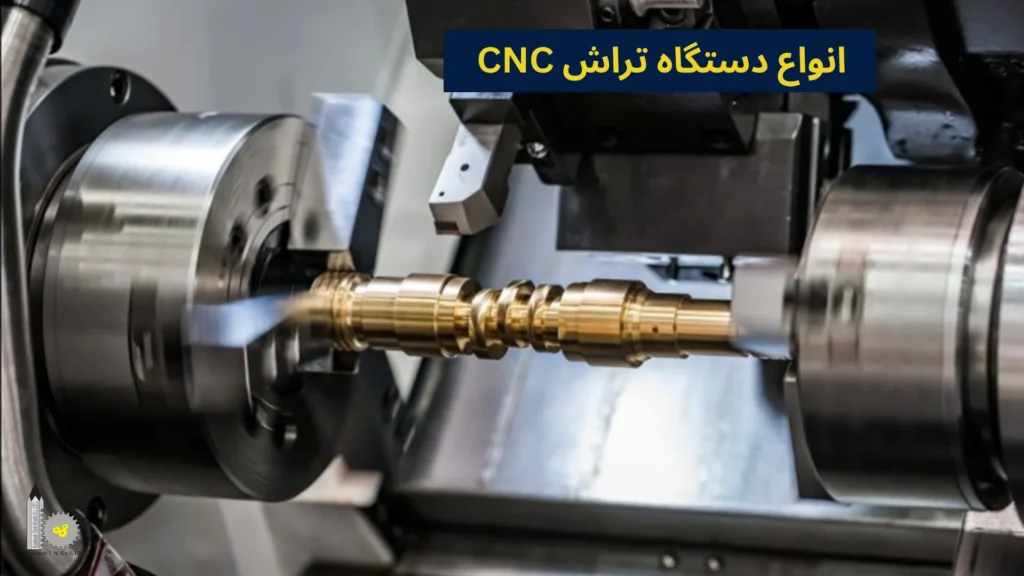

انواع دستگاه تراش CNC
دستگاههای تراش CNC به انواع مختلفی تقسیم میشوند. اما به صورت کلی میتوانیم این نوع دستگاهها را از دو منظر تعداد محورها و موقعیت قرارگیری اسپیندل موتور (بخشی به منظور نگهداری قطعه کار ) به دو دسته کلی تقسیم کنیم:
1- انواع دستگاه تراش CNC از نظر تعداد محور
تراشهای دو محوره
این دستگاهها سادهترین نوع تراش CNC هستند که تنها در دو جهت (معمولاً X و Z) حرکت میکنند. این ویژگی باعث میشود تراشهای دو محوره برای عملیاتهای سادهتری مانند استوانهتراشی، مخروطی کردن و سوراخکاری مناسب باشند اما با این وجود به دلیل محدودیت حرکت، این دستگاهها برای فرآیندهای پیچیده صنعتی مناسب نیستند اما برای کارهایی مانند تراشکاری داخلی و خارجی، پیشانی تراشی و قلاویز زنی کاربرد دارند.
تراشهای سه محوره
در این نوع دستگاهها، یک محور اضافی (معمولاً محور Y) اضافه شده که به دستگاه این امکان را میدهد تا علاوه بر عملیات تراشکاری محوری و شعاعی، عملیات تراش صاف را نیز انجام دهد. تراشهای سه محوره رایجترین نوع دستگاه تراش CNC هستند و برای انواع گستردهای از کاربردها مانند فرزکاری CNC و بورینگ مناسب میباشند. این نوع دستگاهها به دلیل توانایی انجام عملیاتهای بیشتر، کاربردهای وسیعی در صنایع مختلف دارند.
تراشهای چهار محوره
دستگاههای چهار محوره یک محور چرخشی اضافی (A یا B) دارند که به آنها این امکان را میدهد که قطعات کار را در جهات مختلف بچرخانند. این ویژگی به دستگاههای چهار محوره اجازه میدهد تا قطعات پیچیدهتری مانند اشکال مخروطی و کروی را با دقت بالا ماشینکاری کنند. این نوع دستگاهها برای تولید قطعات با هندسههای پیچیدهتر (به ویژه قطعات خارج از محور) بسیار ایدهآل هستند.
تراشهای پنج محوره
دستگاههای پنج محوره دارای دو محور چرخشی اضافی (A و B) هستند و علاوه بر این در امتداد محور C (عمود بر X و Y) نیز حرکت میکنند. این قابلیت به دستگاه این امکان را میدهد که پیچیدهترین هندسهها مانند قطعات با اشکال آزاد را تولید کند. در این دستگاهها، امکان ماشینکاری همزمان دو قطعه وجود دارد که کارایی و سرعت تولید را به طور چشمگیری افزایش میدهد.
تراشهای شش محوره
دستگاههای شش محوره بالاترین سطح آزادی حرکتی را دارند. این دستگاهها دارای سه محور چرخشی (B ، A و C) و سه محور خطی (Y ، X و Z) هستند. تراشهای شش محوره به ویژه برای ماشینکاری قطعات پیچیده و چالشبرانگیز مانند قطعات مورد استفاده در صنایع هوافضا و پزشکی، بسیار مناسب هستند. این دستگاهها قادرند هندسههای بسیار پیچیده را با دقت بینظیر تولید کنند.
جدول مقایسه انواع دستگاه تراش CNC بر اساس تعداد محور
2- انواع تراش CNC از نظر موقعیت اسپیندل
تراش CNC عمودی
دستگاه تراش CNC با محور عمودی، شبیه به یک پروسه سفالگری عمل میکند. در این دستگاه، اسپیندل به صورت عمودی بر روی یک میز گرد و بزرگ قرار دارد که قطعه کار را ثابت نگه میدارد. این طراحی امکان دستیابی به زاویهها و موقعیتهای دشوار را فراهم میکند. دستگاه تراش عمودی CNC معمولاً برای کار با مواد بزرگ و سنگین (به ویژه قطعاتی که نیاز به حمل با جرثقیل دارند) استفاده میشود. ثابت بودن قطعه کار باعث میشود تا حرکات اسپیندل با دقت بیشتری انجام شود.
تراش CNC افقی
دستگاه تراش افقی CNC یکی از رایجترین انواع این دستگاهها است که در بسیاری از کارگاهها مورد استفاده قرار میگیرد. این دستگاه به دو نوع بستر تخت و بستر مورب تقسیم میشود. در مدل افقی اسپیندل به صورت استوانهای میچرخد و با استفاده از ابزارهای خاص، طرح و فرم مورد نظر بر روی مواد پیادهسازی میشود. این دستگاه معمولاً برای مواد سبکتر مورد استفاده قرار میگیرد. مدل بستر مورب (که به تراش اسپید نیز معروف است) به دلیل طراحی ویژهاش تخلیه برادهها را به راحتی انجام میدهد و با سرعت بالای حرکتی خود، فرآیند ماشینکاری را سریعتر و کارآمدتر میکند.
دستگاه تراش مولتی اسپیندل
دستگاه تراش مولتی اسپیندل CNC دارای چندین اسپیندل است که به طور همزمان برای عملیاتهایی همچون سوراخکاری، فرزکاری و قلاویزکاری استفاده میشود. این دستگاه بیشتر در طراحی و ساخت قطعات ماشینآلات کاربرد دارد و قادر است با سرعتهای بالا عمل کند. همچنین ویژگی خنککننده و روغنکاری خودکار در این دستگاه، باعث افزایش کارایی و طول عمر آن میشود.
جدول مقایسه انواع دستگاه تراش CNC بر اساس موقعیت اسپیندل

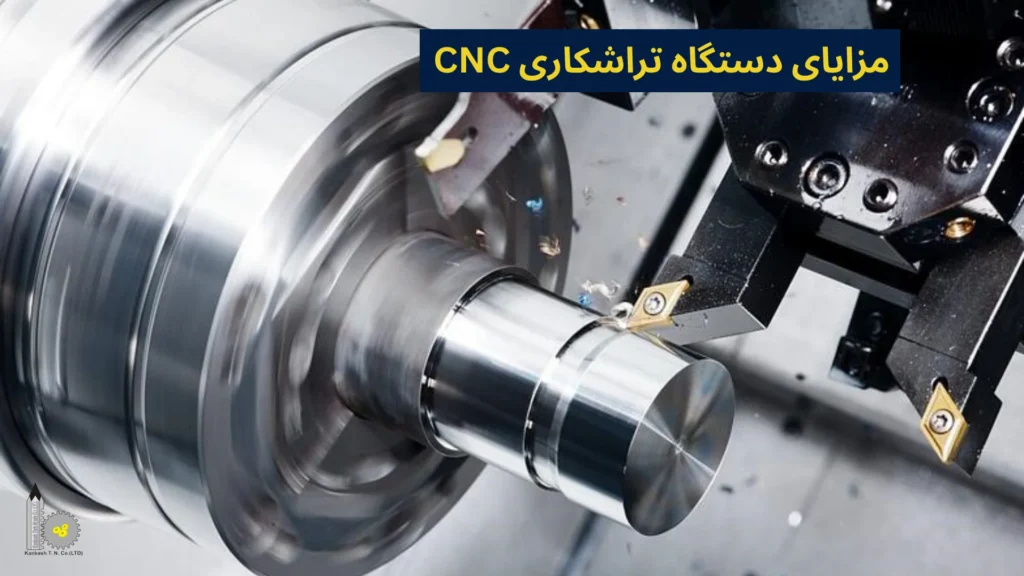

مزایای دستگاه تراشکاری CNC
استفاده از دستگاه تراش CNC مزایای متعددی دارد که موجب افزایش بهرهوری، دقت و کیفیت در تولید قطعات میشود. برخی از مهمترین مزایای آن عبارتاند از:
- دقت و کیفیت بالا: یکی از بزرگترین مزایای دستگاههای تراش CNC دقت بسیار بالای آنها در تولید قطعات است. این دستگاهها قادرند قطعاتی با ابعاد دقیق و بدون خطای انسانی تولید کنند که این امر در صنایع حساس مانند هوافضا، پزشکی و خودروسازی بسیار حائز اهمیت است.
- افزایش سرعت تولید: دستگاه تراش CNC قادر است عملیات تراشکاری را با سرعت بسیار بالا انجام دهد که این امر به معنای افزایش بهرهوری و کاهش زمان تولید قطعات است که برای صنایع با تقاضای بالا، بسیار ارزشمند است.
- تکرارپذیری و یکنواختی: دستگاههای تراش CNC قادرند یک قطعه را بارها با همان دقت و ویژگیهای مشابه تولید کنند. این ویژگی، تولید قطعات به صورت سریع و با کیفیت یکنواخت را برای پروژههای بزرگ و تولید انبوه امکانپذیر میسازد.
- کاهش نیاز به نیروی کار متخصص: با استفاده از دستگاه تراش CNC، نیاز به کارگران ماهر و متخصص کاهش مییابد زیرا برنامهنویسی دستگاه و راهاندازی آن توسط اپراتور با مهارت متوسط نیز انجام میشود. این امر به کاهش هزینههای نیروی کار کمک میکند.
- قابلیت انجام عملیات پیچیده: دستگاه تراش CNC قادر است قطعات با هندسه پیچیده را به راحتی تولید کند. این دستگاهها توانایی انجام عملیاتهای متعدد مانند برش، سوراخکاری، تراشکاری و فرمدهی با دقت بالا را فراهم میکنند که با روشهای سنتی امکانپذیر نیست.
- کاهش ضایعات: به دلیل دقت بالای دستگاههای CNC، میزان ضایعات مواد در طول فرآیند تولید به حداقل میرسد که این امر به معنای کاهش هزینههای تولید و استفاده بهینه از مواد است.
- سهولت در تغییرات و بهروزرسانیها: در دستگاههای تراش CNC، تغییرات در طراحی قطعه به راحتی و تنها با تغییر در برنامهنویسی قابل اعمال است. این امر فرآیند طراحی و تولید را سریعتر و انعطافپذیرتر میکند.
- عملکرد خودکار و کاهش خطای انسانی: از آنجا که دستگاه تراش CNC به طور خودکار و بر اساس برنامهریزیهای رایانهای عمل میکند، خطای انسانی به طور چشمگیری کاهش مییابد. این ویژگی باعث افزایش دقت و کاهش هزینههای ناشی از اشتباهات انسانی میشود.
- امکان شبیهسازی و بررسی قبل از تولید: قبل از شروع فرآیند تولید، میتوان طراحیها و برنامههای تولید را در نرمافزارهای شبیهسازی بررسی کرد. این قابلیت از بروز خطاها در فرآیند واقعی جلوگیری میکند و کیفیت تولید را نیز تضمین میکند.
معایب و محدودیت دستگاه تراشکاری CNC
با وجود دقت و سرعت بالای دستگاههای تراش CNC، استفاده از آنها با برخی محدودیتها نیز همراه است. هزینه اولیه خرید، نصب و راهاندازی این دستگاهها نسبت به ماشینهای تراش معمولی بیشتر است و برای بهرهبرداری به اپراتور یا برنامهنویس آشنا با CNC نیاز دارند. همچنین در تولید قطعات با تیراژ بسیار پایین، زمان برنامهریزی و آمادهسازی دستگاه ممکن است از نظر اقتصادی مقرونبهصرفه نباشد.
از دیگر محدودیتهای دستگاه تراش CNC میتوان به نیاز به سرویس و نگهداری منظم، هزینه تعمیرات، وابستگی به برق پایدار و لزوم استفاده از نرمافزارهای برنامهنویسی اشاره کرد. علاوه بر این، هر دستگاه دارای محدودیتهایی از نظر ابعاد، وزن و نوع قطعات قابل ماشینکاری است و انتخاب مدل نامناسب میتواند باعث کاهش بهرهوری و افزایش هزینههای تولید شود. به همین دلیل، انتخاب دستگاه باید بر اساس نوع قطعات، حجم تولید و نیازهای واقعی خط تولید انجام گیرد.
بیشتر بخوانید: اجزا دستگاه تراش CNC

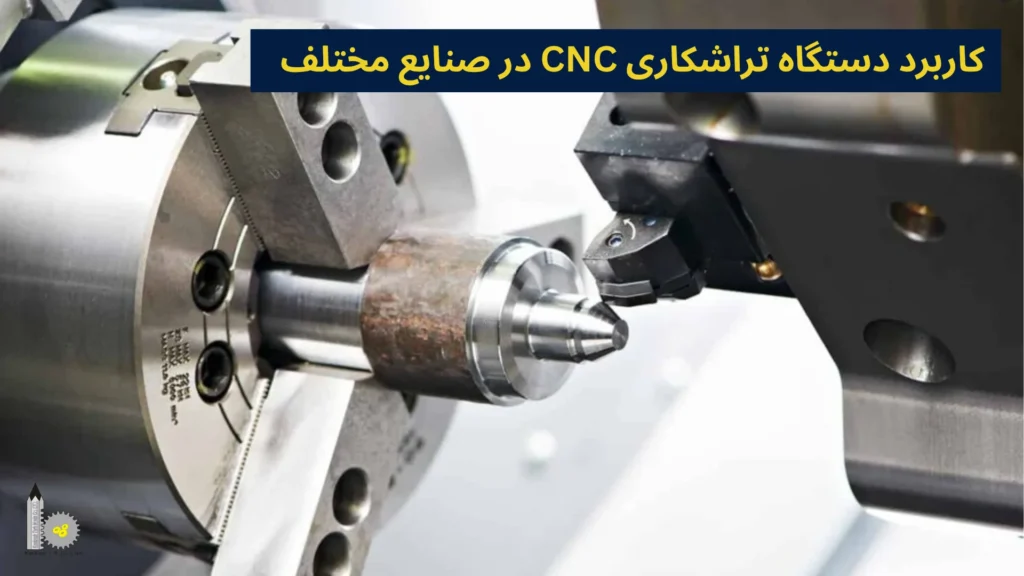

کاربرد دستگاه تراشکاری CNC در صنایع مختلف
دستگاه تراش CNC در صنایع مختلف کاربردهای گستردهای دارد زیرا توانایی تولید قطعات دقیق و پیچیده را با سرعت و کیفیت بالا فراهم میآورد. برخی از مهمترین کاربردهای دستگاه تراش CNC در صنایع مختلف عبارت است از:
- صنعت خودروسازی: دستگاههای تراش CNC برای تولید قطعات دقیق و پیچیده در صنعت خودروسازی مانند شفتها، چرخدندهها، قطعات موتور، سیستم تعلیق و قطعات فلزی دیگر استفاده میشوند. دقت بالا و قابلیت تکرارپذیری این دستگاهها کمک میکند تا قطعات با دقت میلیمتری و بدون خطا تولید شوند.
- صنعت هوافضا: در صنعت هوافضا، تولید قطعات با استانداردهای بالای کیفیت و دقت ضروری است. دستگاه تراش CNC در این صنعت برای ساخت قطعات پیچیدهای چون اجزای موتورهای هواپیما، بالها، سازههای هواپیما و قطعات تجهیزات فضایی به کار میرود. این دستگاهها توانایی تولید قطعات از مواد با ویژگیهای خاص مانند آلیاژهای مقاوم به حرارت و تیتانیوم را دارند.
- صنعت پزشکی: در صنعت پزشکی، دقت و کیفیت قطعات بسیار مهم است. دستگاههای تراش CNC برای تولید ابزارهای جراحی، پروتزها، ایمپلنتها و دیگر قطعات پزشکی استفاده میشوند. این دستگاهها قادرند قطعات پیچیدهای را با دقت بالا تولید کنند که برای درمان بیماران حیاتی هستند.
- صنعت الکترونیک: در صنعت الکترونیک، دستگاههای تراش CNC برای تولید قطعات دقیق و پیچیدهای مانند قابهای دستگاههای الکترونیکی، پایهها، بردهای مدار چاپی و قطعات داخلی گوشیهای موبایل و کامپیوترها به کار میروند.
- صنعت انرژی و نفت و گاز: دستگاههای تراش CNC در این صنعت برای تولید قطعات بزرگ و پیچیده از جمله فلنجها، شیرهای فشار بالا، قطعات توربین و پمپها استفاده میشوند. این دستگاهها در تولید قطعاتی که به تحمل شرایط
- سخت نیاز دارند، بسیار مؤثر هستند.
- صنعت ابزارآلات: در تولید ابزارآلات صنعتی، دستگاه تراش CNC برای تولید انواع ابزارهای برشی، متهها، ارهها و قطعات ابزارآلات مورد استفاده قرار میگیرد. دقت بالا در تولید این قطعات، عمر مفید ابزارها را افزایش میدهد و باعث بهبود عملکرد آنها میشود.
- صنعت چوب و مبلمان: دستگاههای تراش CNC در صنعت چوب برای تولید قطعات مبلمان، کابینتها، دکوراسیون داخلی و اجزاء پیچیده دیگر مورد استفاده قرار میگیرند. این دستگاهها امکان برشهای دقیق و طراحیهای پیچیده را برای ایجاد قطعات با ظاهر زیبا و دقیق فراهم میکنند.
البته این موارد تنها بخش کوچکی از کاربردهای دستگاه تراش CNC است زیرا این دستگاهها (CNC lathe machine) در بسیاری از صنایع دیگر نیز برای تولید قطعات پیچیده و دقیق با بهرهوری بالا استفاده میشوند.
مشاوره رایگان و تخصصی
در شرکت کنکاش طرح نوین، خدمات فرز CNC و منوال و تراشکاری CNC و منوال قطعات صنعتی، به صورت تخصصی و در تهران انجام میشود.
برای دریافت مشاوره رایگان با شماره 02166803043 یا 09121095695 تماس حاصل فرمایید.
هر دستگاه تراش CNC برای چه قطعاتی مناسب است؟
انتخاب نوع دستگاه تراش CNC به ابعاد، وزن، شکل هندسی و تیراژ تولید قطعه بستگی دارد. دستگاههای دو و سه محور برای تولید قطعات ساده و نیمهپیچیده مانند شفت، بوش، محور، پین و فلنج مناسب هستند و در بسیاری از کارگاههای ماشینکاری بهکار میروند. در مقابل، دستگاههای چهار، پنج و شش محور برای ساخت قطعات با هندسه پیچیده، سطوح چندوجهی و قطعاتی که به عملیات ماشینکاری همزمان نیاز دارند استفاده میشوند.
از نظر ساختار نیز، دستگاههای تراش CNC افقی بهترین انتخاب برای ماشینکاری قطعات محوری و استوانهای مانند شفتها، پیچها، بوشها و اتصالات هستند، در حالی که تراشهای CNC عمودی برای قطعات بزرگ، سنگین و دیسکی مانند فلنجهای بزرگ، رینگها و بدنه تجهیزات صنعتی کاربرد بیشتری دارند. همچنین دستگاههای مولتی اسپیندل به دلیل امکان ماشینکاری همزمان چند قطعه یا چند عملیات، گزینهای ایدهآل برای تولید انبوه قطعات استاندارد با تیراژ بالا محسوب میشوند.
هنگام انتخاب دستگاه تراش CNC به چه نکاتی توجه کنیم؟
برای انتخاب دستگاه تراش CNC، ابتدا باید نوع قطعات، جنس متریال، ابعاد قطعه و تیراژ تولید را مشخص کنید. عواملی مانند تعداد محور، حداکثر قطر و طول ماشینکاری، توان اسپیندل، دقت دستگاه و سرعت حرکت محورها تأثیر مستقیمی بر کیفیت و بهرهوری تولید دارند. اگر قطعات پیچیده یا تولید انبوه در برنامه کاری شما قرار دارد، انتخاب دستگاهی با محورهای بیشتر یا قابلیتهای پیشرفتهتر میتواند هزینههای تولید را در بلندمدت کاهش دهد.
علاوه بر مشخصات فنی، نوع کنترلر CNC، پایداری و استحکام دستگاه، امکانات جانبی، سهولت برنامهنویسی، دسترسی به قطعات یدکی و خدمات پس از فروش نیز از معیارهای مهم انتخاب هستند. بررسی این موارد کمک میکند دستگاهی متناسب با نیازهای فعلی و توسعه آینده کارگاه انتخاب کنید تا علاوه بر افزایش دقت و سرعت ماشینکاری، هزینههای نگهداری و توقف تولید نیز به حداقل برسد.
سوالات متداول
دستگاه تراش CNC چیست؟
دستگاه تراش CNC یک ماشین ابزار کنترلشونده با کامپیوتر است که برای تولید قطعات استوانهای و محوری با دقت بالا، سرعت مناسب و تکرارپذیری بالا در صنایع مختلف استفاده میشود.
انواع دستگاه تراش CNC کداماند؟
دستگاههای تراش CNC را میتوان بر اساس تعداد محور، موقعیت اسپیندل و نوع کاربرد به مدلهای دو، سه، چهار، پنج و شش محور، تراش افقی، تراش عمودی و مولتی اسپیندل تقسیم کرد.
تفاوت دستگاه تراش CNC افقی و عمودی چیست؟
تراش CNC افقی بیشتر برای ماشینکاری قطعات محوری و استوانهای کاربرد دارد، در حالی که تراش CNC عمودی برای قطعات بزرگ، سنگین و دیسکی گزینه مناسبتری محسوب میشود.
دستگاه تراش CNC برای چه قطعاتی مناسب است؟
این دستگاه برای تولید انواع شفت، بوش، فلنج، پین، پیچ، مهره، قطعات استوانهای و بسیاری از قطعات دقیق مورد استفاده در صنایع مختلف کاربرد دارد.
هنگام خرید دستگاه تراش CNC به چه نکاتی باید توجه کرد؟
نوع قطعات، تعداد محور، ابعاد و وزن قطعه، توان دستگاه، دقت ماشینکاری، امکانات جانبی، خدمات پس از فروش و دسترسی به قطعات یدکی از مهمترین معیارهای انتخاب هستند.
دستگاه تراش CNC در چه صنایعی کاربرد دارد؟
دستگاه تراش CNC در صنایع خودروسازی، هوافضا، پزشکی، نفت و گاز، ماشینسازی، قالبسازی، تجهیزات هیدرولیک و پنوماتیک و بسیاری از صنایع تولیدی مورد استفاده قرار میگیرد.
