در دستگاه‌های CNC، دقت و حرکت روان قطعات مکانیکی از اهمیت بسیار بالایی برخوردار است. یکی از اجزای کلیدی که نقش مهمی در انتقال نیرو، کاهش اصطکاک و افزایش طول عمر دستگاه دارد، بلبرینگ (Ball Bearing) است. بلبرینگ‌ها قطعاتی هستند که با استفاده از ساچمه‌های کروی، امکان چرخش روان محور‌ها و قطعات دوار را فراهم می‌کنند. در ماشین‌های CNC، این قطعات نه تنها موجب کاهش سایش و حرارت می‌شوند، بلکه بر دقت برش، سرعت عملکرد و کیفیت نهایی قطعه‌کار نیز تأثیر مستقیم دارند. انتخاب نوع مناسب بلبرینگ برای هر بخش از دستگاه، از اسپیندل گرفته تا محورهای حرکتی، می‌تواند تفاوت چشمگیری در کارایی و دوام ماشین ایجاد کند. در این مقاله به معرفی بلبرینگ CNC، بررسی عملکرد آن و آشنایی با انواع مختلف آن می‌پردازیم.

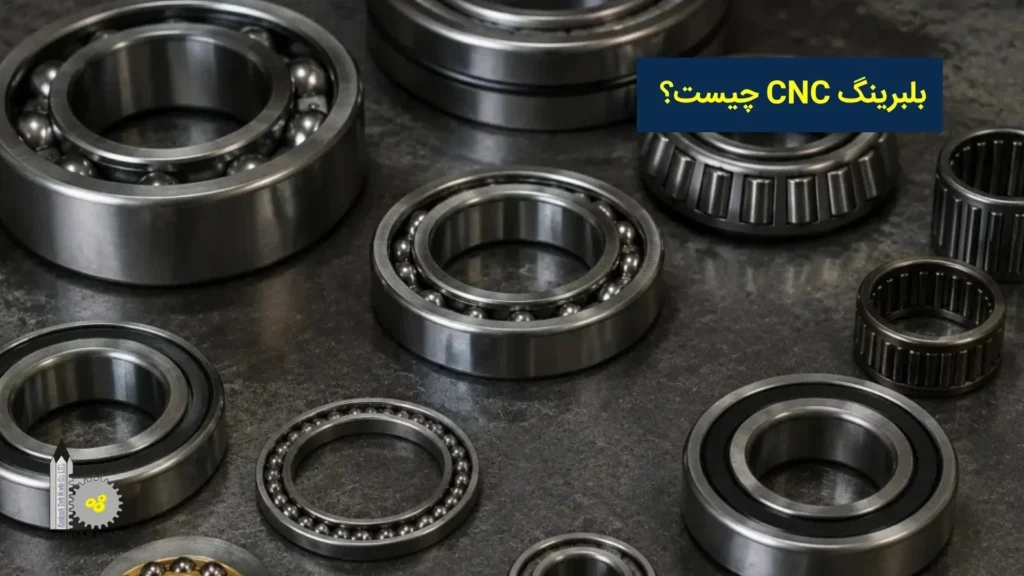

بلبرینگ CNC چیست؟
بلبرینگ CNC یکی از قطعات اساسی در ساختار دستگاه‌های کنترل عددی (CNC) است که نقش مهمی در ایجاد دقت، ثبات و هماهنگی حرکات مکانیکی ایفا می‌کند. این قطعه در بخش‌های مختلف دستگاه به کار می‌رود تا حرکت‌های خطی و چرخشی مورد نیاز برای انجام عملیات برش، تراش یا سوراخ‌کاری با دقت بالا فراهم شود. بلبرینگ‌ها در دستگاه‌های CNC معمولاً از جنس فولادهای سخت‌کاری‌شده، آلیاژهای مقاوم یا ترکیبات خاصی ساخته می‌شوند که توانایی تحمل فشار، دما و ارتعاشات مداوم را دارند.
ساخت بلبرینگ CNC نیازمند فناوری بسیار دقیق است، زیرا کوچک‌ترین انحراف در ابعاد یا توازن آن می‌تواند باعث کاهش دقت دستگاه شود. این قطعات با استانداردهای خاص صنعتی تولید می‌شوند و در فرآیند مونتاژ دستگاه، به‌صورت دقیق تنظیم و تراز می‌گردند تا هماهنگی کامل میان اجزای حرکتی حاصل شود. به طور کلی، بلبرینگ CNC را می‌توان یکی از اجزای پایه در ساختار مکانیکی دستگاه دانست که تضمین‌کننده دقت، طول عمر و عملکرد پایدار کل سیستم است.
تیم مهندسی ما در زمینه خدمات تراش CNC و منوال و خدمات فرز CNC به شما مشاوره رایگان ارائه می‌دهد.

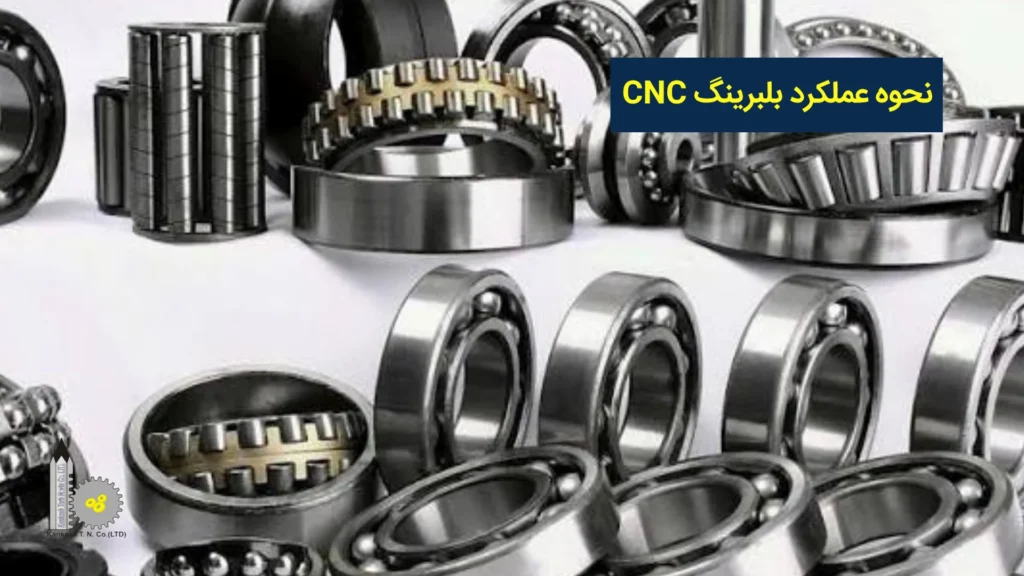

نحوه عملکرد بلبرینگ CNC
بلبرینگ CNC یکی از اجزای کلیدی در سیستم‌های حرکتی دستگاه‌های کنترل عددی است که وظیفه آن ایجاد حرکت روان و دقیق بین قطعات دوار است. برای درک بهتر نقش این قطعه، در ادامه مراحل عملکرد بلبرینگ CNC را به‌صورت گام‌به‌گام بررسی می‌کنیم:
- قرارگیری بین دو سطح متحرک: بلبرینگ بین محور چرخان و محفظه نگهدارنده قرار می‌گیرد تا مانع تماس مستقیم سطوح فلزی شود و امکان حرکت آزادانه را فراهم کند.
- غلتش ساچمه‌ها بین دو حلقه: در حین چرخش، ساچمه‌های کروی بین حلقه داخلی و خارجی می‌غلتند و نیروی حرکتی را با حداقل اصطکاک منتقل می‌کنند.
- توزیع یکنواخت نیرو: نیروهای واردشده از محور به شکل یکنواخت میان ساچمه‌ها پخش می‌شود تا از تمرکز فشار و سایش زودرس جلوگیری شود.
- کاهش اصطکاک و حرارت: حرکت غلتشی ساچمه‌ها باعث کاهش چشمگیر اصطکاک و تولید حرارت می‌شود که این موضوع عمر قطعه را افزایش می‌دهد.
- تثبیت حرکت و حفظ دقت: ساختار دقیق بلبرینگ باعث حفظ پایداری محور در حین چرخش شده و از ایجاد لرزش یا انحراف در حرکت جلوگیری می‌کند.
انواع بلبرینگ CNC
بلبرینگ‌ها از اجزای حیاتی دستگاه‌های CNC محسوب می‌شوند که در انواع مختلف طراحی و تولید می‌شوند. هر نوع بلبرینگ دارای ویژگی‌ها و کاربردهای خاصی است که بسته به نیاز دستگاه انتخاب می‌شود. در ادامه مهم‌ترین انواع بلبرینگ CNC را بررسی می‌کنیم:
1- بلبرینگ شیار عمیق
این نوع بلبرینگ دارای شیار عمیق و پیوسته است که امکان تحمل بارهای شعاعی و محوری را فراهم می‌کند. طراحی ساده و دوام بالا از ویژگی‌های بارز آن است. معمولاً در سرعت‌های بالا و شرایط کاری دقیق استفاده می‌شود.
2- بلبرینگ تماس زاویه‌ای
این بلبرینگ برای تحمل بارهای محوری و شعاعی به‌صورت همزمان طراحی شده است. زاویه تماس آن باعث افزایش توانایی تحمل بار محوری می‌شود. کاربرد آن در قطعاتی است که نیاز به دقت بالا و سرعت زیاد دارند.
3- بلبرینگ کف‌گرد
این نوع بلبرینگ بارهای محوری را تحمل می‌کند و در مکان‌هایی استفاده می‌شود که نیرو به‌صورت محوری وارد می‌شود. طراحی آن امکان تحمل فشار بالا را فراهم می‌کند. بیشتر در محورهای عمودی و دستگاه‌های خاص کاربرد دارد.
4- بلبرینگ خودتنظیم
این بلبرینگ قادر است خطای هم‌راستایی محور را جبران کند. دارای دو ردیف ساچمه و قفسه‌ای خاص است که باعث افزایش پایداری عملکرد می‌شود. معمولاً در محیط‌هایی با بارگذاری نامتوازن کاربرد دارد.
5- بلبرینگ سوزنی
دارای ساچمه‌های بلند و نازک است که موجب کاهش حجم و وزن بلبرینگ می‌شود. این ویژگی باعث افزایش توانایی تحمل بارهای شعاعی زیاد در فضای محدود می‌گردد. کاربرد آن در قطعات کوچک CNC بسیار رایج است.
6- بلبرینگ رولر مخروطی
این نوع بلبرینگ قابلیت تحمل بارهای شعاعی و محوری را دارد و به دلیل طراحی مخروطی شکل، فشار را به‌طور یکنواخت توزیع می‌کند. معمولاً در دستگاه‌هایی با بارگذاری ترکیبی و سرعت متوسط استفاده می‌شود.
7- بلبرینگ رولر استوانه‌ای
دارای ساچمه‌های استوانه‌ای شکل است که باعث افزایش ظرفیت تحمل بار شعاعی می‌شود. این بلبرینگ مناسب برای شرایطی است که نیاز به تحمل بارهای سنگین و عملکرد با دقت بالا وجود دارد.
کاربردهای بلبرینگ سی‌ان‌سی
بلبرینگ‌ها در دستگاه‌های CNC نقش اساسی در حفظ دقت، سرعت و عملکرد پایدار دارند. این قطعات تقریباً در تمام بخش‌های متحرک دستگاه حضور دارند و به بهبود راندمان سیستم کمک می‌کنند. در ادامه، مهم‌ترین کاربردهای بلبرینگ در دستگاه‌های CNC را بررسی می‌کنیم:
- در محور اسپیندل (Spindle): بلبرینگ در محور اسپیندل وظیفه دارد چرخش یکنواخت ابزار را تضمین کرده و از ایجاد لرزش در هنگام برش یا سوراخ‌کاری جلوگیری کند.
- در پیچ بال‌اسکرو (Ball Screw): برای تبدیل حرکت چرخشی موتور به حرکت خطی دقیق، از بلبرینگ‌ها در دو سر پیچ بال‌اسکرو استفاده می‌شود تا حرکت نرم و بدون لقی ایجاد شود.
- در محورهای حرکتی X، Y و Z: بلبرینگ‌ها باعث حرکت روان و دقیق میز کار یا هد دستگاه در مسیرهای مختلف شده و دقت موقعیت‌یابی را افزایش می‌دهند.
- در سیستم‌های انتقال نیرو: این قطعات در بخش‌های انتقال گشتاور یا نیرو بین موتورها و اجزای متحرک، نقش واسطه‌ای پایدار و کم‌اصطکاک دارند.
- در تجهیزات جانبی و خنک‌کننده‌ها: بلبرینگ‌ها در فن‌ها، پمپ‌های خنک‌کننده و سایر اجزای کمکی دستگاه نیز برای حفظ عملکرد مداوم و بی‌صدا به‌کار می‌روند.

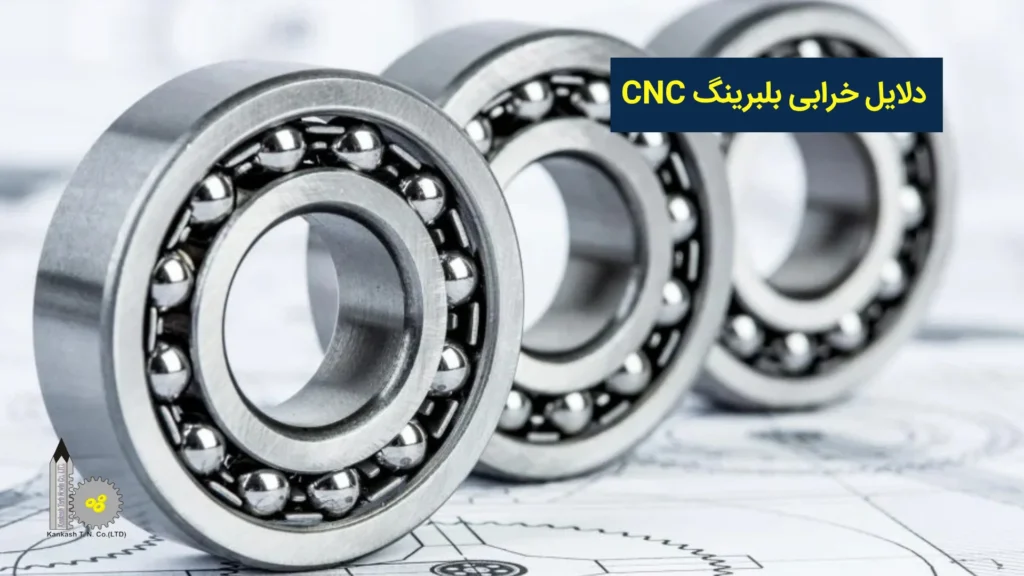

دلایل خرابی بلبرینگ CNC
بلبرینگ‌ها از اجزای حساس و کلیدی در دستگاه‌های CNC هستند و تحت شرایط خاصی ممکن است دچار خرابی شوند. شناخت دقیق دلایل خرابی بلبرینگ کمک می‌کند تا با نگهداری صحیح و اقدامات پیشگیرانه، طول عمر آنها افزایش یابد.
- نصب نادرست بلبرینگ: قرارگیری ناصحیح یا عدم تراز دقیق بلبرینگ باعث توزیع نامناسب نیرو و افزایش سایش می‌شود که عمر مفید قطعه را کاهش می‌دهد.
- اشتباه جاانداختن بلبرینگ: نصب اشتباه یا جاگذاری معکوس بلبرینگ باعث ایجاد فشار غیر استاندارد و آسیب ساختاری در طول زمان می‌شود.
- ایجاد ضربه‌های مستقیم: وارد شدن شوک یا ضربه ناگهانی به بلبرینگ می‌تواند باعث تغییر شکل ساچمه‌ها یا شکست ساختار داخلی آن شود.
- روانکاری ضعیف بلبرینگ: استفاده از روانکار ناکافی یا نامناسب موجب افزایش اصطکاک و تولید حرارت بیش از حد در بلبرینگ می‌شود.
- عدم استفاده از روانکار: نبود روانکاری باعث تماس مستقیم فلز با فلز، سایش شدید و خرابی سریع بلبرینگ خواهد شد.
- آلودگی بلبرینگ CNC: ورود گرد و غبار، پلیسه یا ذرات فلزی به بلبرینگ باعث انسداد حرکت ساچمه‌ها و کاهش کارایی قطعه می‌شود.
- تمیز نکردن دوره‌ای بلبرینگ: عدم پاک‌سازی دوره‌ای باعث تجمع آلودگی و ذرات معلق شده که می‌تواند باعث خوردگی و خرابی بلبرینگ شود.
- به‌پایان‌رسیدن طول عمر بلبرینگ: پس از گذشت زمان و تعداد دور مشخص، بلبرینگ دچار فرسایش طبیعی می‌شود و باید تعویض گردد.
- اعمال وزن بیشتر از حد تحمل: بارگذاری بیش از ظرفیت طراحی بلبرینگ باعث افزایش فشار، تغییر شکل و خرابی سریع‌تر آن خواهد شد.
- اعمال بار با جهت نامناسب: وارد کردن بار شعاعی به بلبرینگی که فقط بار محوری را تحمل می‌کند، موجب آسیب شدید و کاهش عمر قطعه می‌شود.
- اعمال بارمحوری نامطلوب: فشار یا بار محوری خارج از طراحی بلبرینگ باعث سایش غیر یکنواخت و کاهش دقت عملکرد آن خواهد شد.
مزایای استفاده از بلبرینگ CNC
بلبرینگ‌ها نقش حیاتی در بهبود عملکرد و افزایش عمر دستگاه‌های CNC دارند. استفاده از این قطعات، علاوه بر تضمین دقت، مزایای متعددی در عملکرد کلی دستگاه ایجاد می‌کند. در ادامه مهم‌ترین مزایای استفاده از بلبرینگ CNC را بررسی می‌کنیم:
- کاهش اصطکاک: بلبرینگ‌ها با کاهش اصطکاک بین قطعات متحرک، موجب افزایش بازده حرکتی و کاهش مصرف انرژی می‌شوند.
- افزایش دقت حرکت: ساختار دقیق بلبرینگ‌ها باعث حفظ ثبات محور و موقعیت‌یابی دقیق ابزار در فرآیند ماشین‌کاری می‌شود.
- طول عمر بیشتر قطعات: با کاهش سایش و حرارت، بلبرینگ‌ها به حفظ سلامت و دوام سایر قطعات دستگاه کمک می‌کنند.
- عملکرد بی‌صدا: حرکت غلتشی ساچمه‌ها باعث کاهش صدا و لرزش در حین عملکرد دستگاه می‌شود.
- توانایی تحمل بارهای متنوع: بلبرینگ‌ها قادرند نیروهای شعاعی و محوری را به‌صورت همزمان تحمل کنند و عملکرد دستگاه را در شرایط مختلف حفظ نمایند.
- کاهش نیاز به نگهداری: استفاده از بلبرینگ با کیفیت، فاصله زمانی تعمیرات و نگهداری دستگاه را طولانی‌تر می‌کند.

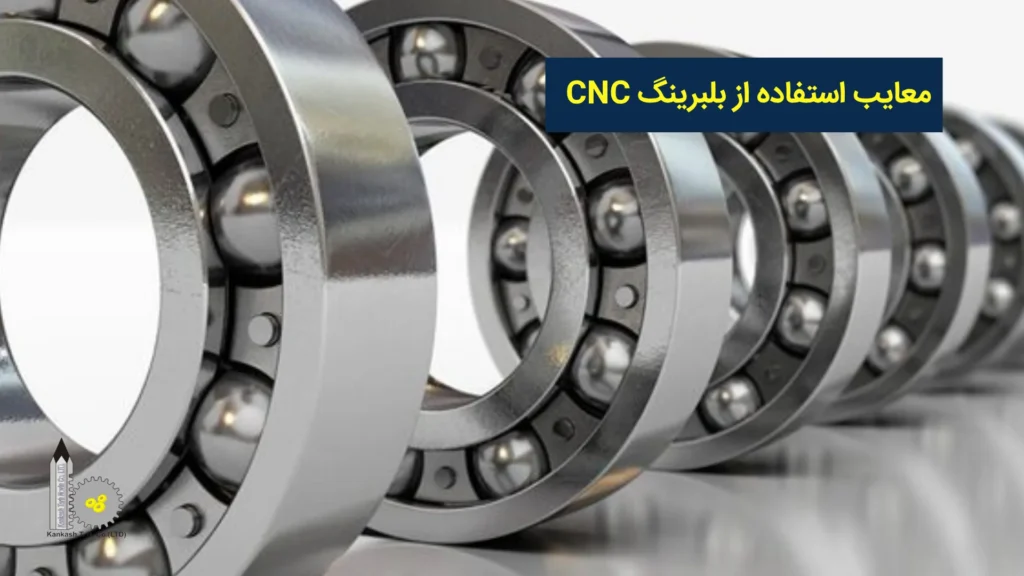

معایب استفاده از بلبرینگ CNC
اگرچه بلبرینگ‌ها نقش بسیار مهمی در بهبود عملکرد دستگاه‌های CNC دارند، اما استفاده از آنها همراه با چالش‌ها و محدودیت‌هایی نیز هست. شناخت این معایب کمک می‌کند تا انتخاب و نگهداری بهتری برای بلبرینگ‌ها انجام شود. در ادامه مهم‌ترین معایب استفاده از بلبرینگ CNC را بررسی می‌کنیم:
- هزینه اولیه بالا: بلبرینگ‌های با کیفیت و دقیق برای دستگاه‌های CNC معمولاً قیمت بالایی دارند که هزینه کلی ساخت یا نگهداری را افزایش می‌دهد.
- نیاز به نصب و تراز دقیق: نصب نادرست بلبرینگ می‌تواند باعث کاهش دقت و عمر مفید آن شود، بنابراین فرآیند نصب باید با دقت و تخصص انجام گیرد.
- حساسیت به آلودگی: ورود گرد و غبار، ذرات فلزی یا روغن‌های آلوده به بلبرینگ می‌تواند عملکرد آن را مختل کرده و موجب خرابی زودهنگام شود.
- نیاز به روانکاری منظم: بلبرینگ‌ها برای حفظ عملکرد بهینه نیاز به روانکاری دارند و نبود مراقبت مناسب می‌تواند عمر آنها را کاهش دهد.
- حساسیت به بارگذاری بیش از حد: اعمال نیرو یا بار بیش از ظرفیت طراحی بلبرینگ باعث آسیب به ساختار آن و کاهش کارایی می‌شود.
