در دنیای امروز فناوری‌های نوین نقش حیاتی در بهبود فرآیندهای صنعتی، پزشکی، معماری و حتی هنر ایفا می‌کنند که یکی از این فناوری‌ها، اسکنر سه بعدی لیزری است؛ دستگاهی که با دقتی بی‌نظیر، توانایی ثبت و بازسازی دیجیتال اشیاء فیزیکی را دارد. این ابزار پیشرفته با تابش لیزر و تحلیل بازتاب آن، نقشه‌ای دقیق و سه بعدی از سطح اجسام تهیه می‌کند تا به صورت گسترده در صنایعی از جمله طراحی مهندسی معکوس، کنترل کیفیت، مرمت آثار تاریخی، ساخت مدل‌های دیجیتال و حتی تولید قطعات با پرینت سه بعدی مورد استفاده قرار گیرد. در این مطلب با سازوکار عملکرد دستگاه اسکنر سه بعدی لیزری، کاربردها، مزایا و محدودیت‌های آن در صنایع مختلف آشنا خواهیم شد.

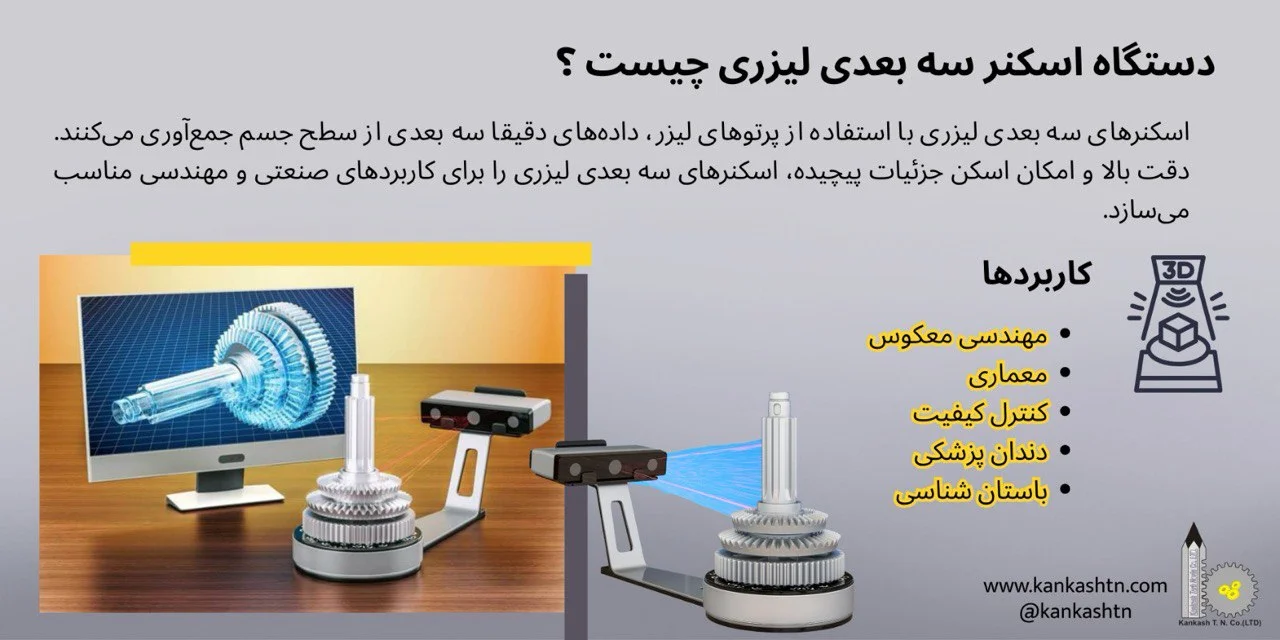

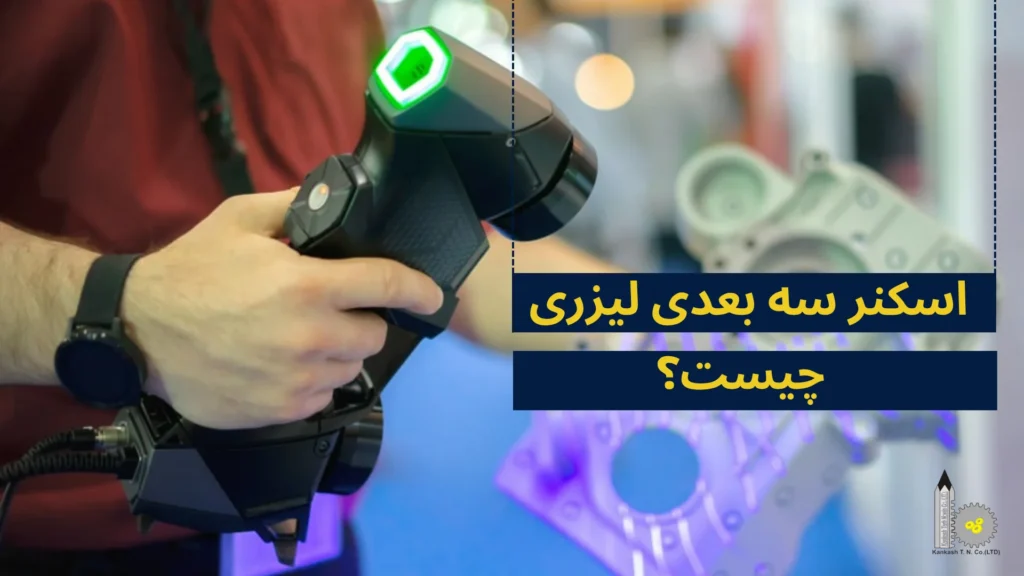

اسکنر سه بعدی لیزری چیست؟
اسکنر سه بعدی لیزری یکی از تجهیزات پیشرفته در حوزه تصویربرداری و دیجیتال‌سازی اشیاء فیزیکی است که برای ثبت اطلاعات دقیق از ابعاد و شکل ظاهری اجسام به کار می‌رود. این دستگاه با استفاده از تکنولوژی لیزر، امکان تهیه یک مدل دیجیتال سه بعدی از سطح اجسام را فراهم می‌سازد. داده‌های به‌دست‌آمده از اسکنر، معمولاً به صورت ابر نقاط (Point Cloud) ذخیره می‌شوند که نمایانگر میلیون‌ها نقطه دقیق در فضای سه بعدی هستند. این داده‌ها پایه‌ای برای بازسازی مدل‌های دیجیتالی بسیار دقیق از اجسام یا فضاهای محیطی به شمار می‌آیند.
اسکنرهای سه بعدی لیزری می‌توانند در اندازه‌ها و انواع مختلفی طراحی شوند. برخی از آن‌ها قابل حمل هستند و برخی دیگر برای نصب ثابت در محیط‌های صنعتی یا آزمایشگاهی ساخته شده‌اند. دقت بالای اطلاعات خروجی و توانایی در ثبت جزئیات ریز، این دستگاه را به یکی از ابزارهای پیشرفته و تخصصی در دنیای دیجیتال تبدیل کرده است. امروزه اسکنرهای سه بعدی نقش مهمی در تولید، طراحی و مستندسازی دقیق اطلاعات فضایی ایفا می‌کنند و در مسیر توسعه فناوری‌های نوین، جایگاه ویژه‌ای به دست آورده‌اند.
سرویس تخصصی ما: خدمات اسکن سه بعدی

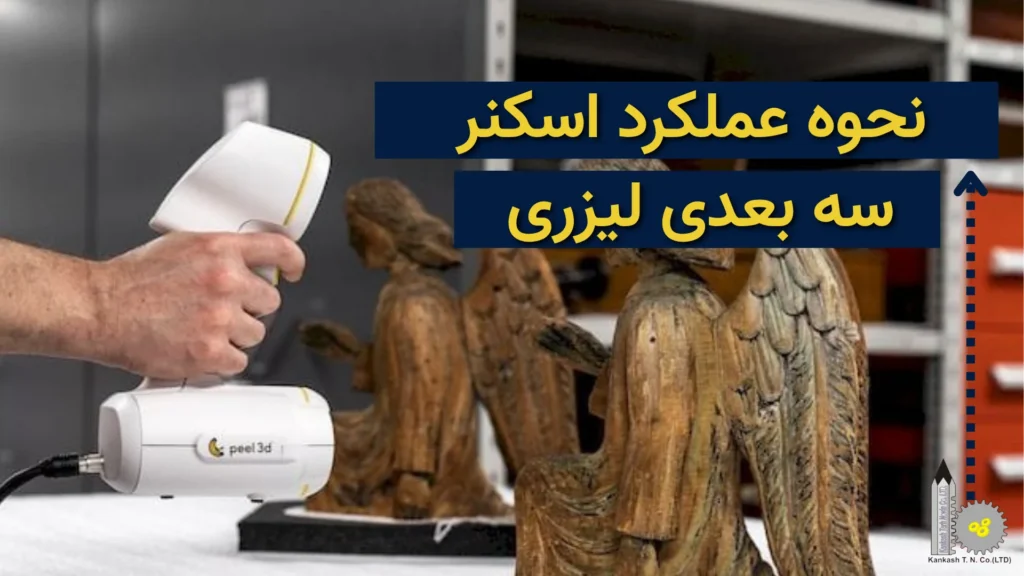

نحوه عملکرد اسکنر سه بعدی لیزری
اسکنر سه بعدی لیزری با استفاده از پرتو لیزر، سطح اجسام را اسکن کرده و اطلاعات دقیق سه بعدی از شکل و ابعاد آن‌ها ثبت می‌کند. فرآیند اسکن سه بعدی لیزری به این صورت است که دستگاه، یک پرتو لیزر را به سطح جسم مورد نظر می‌تاباند. این پرتو هنگام برخورد به سطح بازتاب پیدا می‌کند و حسگرهای موجود در اسکنر، بازتاب آن را دریافت و تحلیل می‌کنند.
یکی از روش‌های متداول در این تکنولوژی، اندازه‌گیری زمان پرواز (Time of Flight) است به این معنی که دستگاه با اندازه‌گیری مدت زمانی که طول می‌کشد تا نور لیزر به جسم برسد و برگردد، فاصله نقطه‌ای خاص از سطح جسم را محاسبه می‌کند. روش دیگر مثلث‌سازی لیزری (Laser Triangulation) است که در آن با استفاده از زاویه برخورد لیزر و زاویه دریافت نور بازتاب‌شده، مکان دقیق هر نقطه مشخص می‌شود. با تکرار سریع این فرآیند در هزاران یا میلیون‌ها نقطه، یک “ابر نقاط” سه بعدی از جسم ایجاد می‌شود. سپس این ابر نقاط به کمک نرم‌افزارهای تخصصی به مدل سه بعدی قابل مشاهده و ویرایش تبدیل می‌گردد.

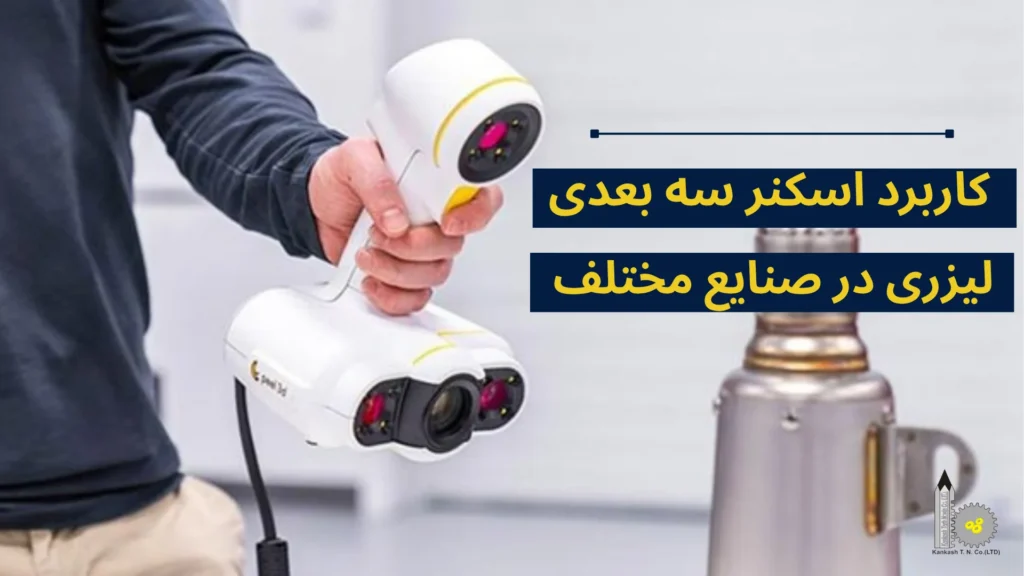

کاربرد اسکنر سه بعدی لیزری در صنایع مختلف
اسکنرهای سه بعدی لیزری به دلیل دقت بالا، سرعت زیاد و توانایی ثبت جزئیات پیچیده بدون تماس فیزیکی به یکی از ابزارهای پرکاربرد در صنایع مختلف تبدیل شده‌اند. این دستگاه‌ها با ارائه داده‌های دقیق و قابل استفاده در نرم‌افزارهای طراحی نقش کلیدی در افزایش بهره‌وری، کاهش خطا و همچنین تسهیل فرآیندهای مهندسی، طراحی و مستندسازی ایفا می‌کنند. در ادامه به برخی از مهم‌ترین کاربردهای دستگاه اسکنر سه بعدی لیزری در صنایع مختلف اشاره خواهیم کرد:
- مهندسی معکوس: با استفاده از اسکنرهای سه بعدی لیزری می‌توان از یک قطعه فیزیکی بدون نقشه، مدل دیجیتال دقیقی تهیه کرد و آن را بازطراحی یا بازتولید کرد. این کاربرد به ویژه در صنایع قدیمی یا فاقد مستندات بسیار مفید است.
- کنترل کیفیت و بازرسی صنعتی: اسکنرهای سه بعدی در خطوط تولید برای مقایسه قطعات تولیدشده با طراحی CAD به کار می‌روند. این روش سریع، غیرتماسی و بسیار دقیق است و می‌تواند خطاهای تولید را به خوبی آشکار کند.
- ساخت و ساز و معماری: از این دستگاه برای برداشت دقیق اطلاعات از ساختمان‌ها، سازه‌ها و زمین‌های پروژه استفاده می‌شود. این داده‌ها در طراحی، بازسازی و ایجاد مدل‌های سه بعدی BIM کاربرد دارند.
- مرمت آثار تاریخی و باستان‌شناسی: با اسکن دقیق آثار باستانی یا بناهای تاریخی می‌توان از آن‌ها نسخه دیجیتالی تهیه کرد و بدون تماس فیزیکی کار مرمت، مستندسازی و یا حتی بازسازی دیجیتال آن‌ها را انجام داد.
- پزشکی و دندان‌پزشکی: در فرآیندهایی مانند طراحی پروتز، ارتز، ایمپلنت‌های سفارشی و یا جراحی پلاستیک، اسکن دقیقی از بدن یا دهان بیمار انجام می‌شود تا تجهیزات کاملاً مطابق با نیاز فرد ساخته شوند.
- خودروسازی و هوافضا: در صنعت خودروسازی و هوافضا برای اسکن قطعات پیچیده، بررسی تطابق قطعات با طرح‌های اولیه و همچنین ثبت سریع شکل قطعات فرسوده از اسکنر سه بعدی استفاده می‌شود. این کار دقت و سرعت تحلیل را به طور قابل‌توجهی افزایش می‌دهد.
- انیمیشن، بازی‌سازی و جلوه‌های ویژه: در صنایع سرگرمی، اشیاء یا بدن انسان با اسکنرهای سه بعدی به مدل دیجیتالی تبدیل می‌شوند تا مدل‌های واقع‌گرایانه‌ای برای فیلم‌ها و یا بازی‌های ویدئویی ساخته شود.
- پرینت سه بعدی: اسکنرهای سه بعدی لیزری در بسیاری از مواقع برای تبدیل یک جسم واقعی به فایل قابل چاپ سه بعدی به کار می‌روند. این فرآیند امکان بازتولید و یا شخصی‌سازی اشیاء را فراهم می‌کند.
- کشاورزی و جنگل‌داری: اسکن سه بعدی در کشاورزی برای تحلیل سطح زمین، ارزیابی حجم محصولات و یا نظارت بر رشد گیاهان در گلخانه‌های هوشمند مورد استفاده قرار می‌گیرد.
- ایمنی و صحنه‌برداری از تصادفات یا جرم: در این حوزه برای ثبت دقیق صحنه تصادف یا جرم بدون دستکاری محیط، از اسکن سه بعدی استفاده می‌شود تا داده‌ها برای بازسازی دیجیتال و یا تحقیقات حقوقی آماده شوند.

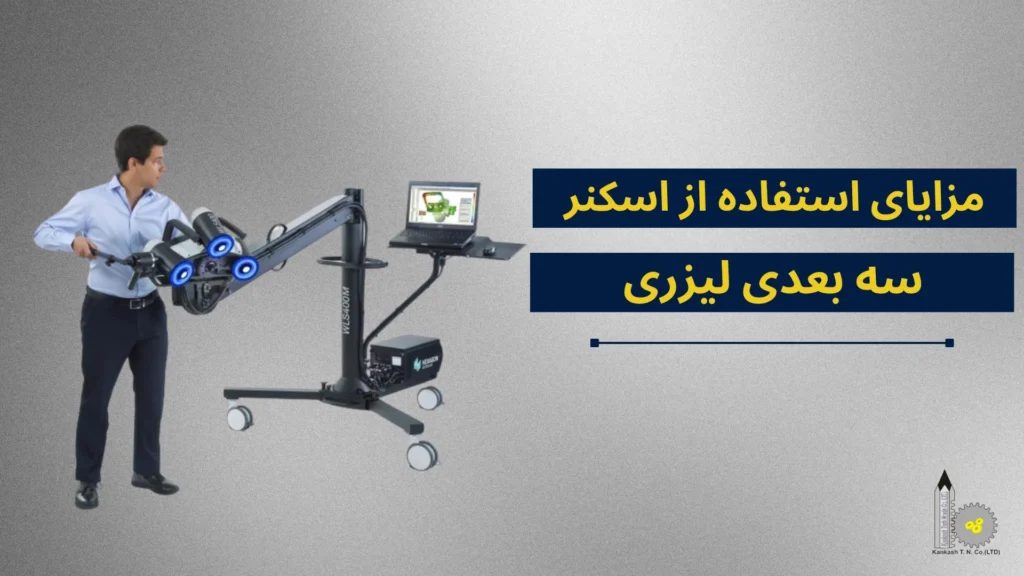

مزایای استفاده از اسکنر سه بعدی لیزری
استفاده از اسکنرهای سه بعدی لیزری دارای مزایای فراوانی است چرا که این نوع دستگاه‌ها با دقت و سرعت بالا، اطلاعات کاملاً دقیق و جزئی از اشیاء و محیط‌های مختلف را فراهم می‌کند که فرآیندهای طراحی، تولید و مستندسازی را ساده‌تر و موثرتر می‌سازد. این فناوری بدون تماس فیزیکی، امکان اسکن اشیای حساس و پیچیده را فراهم می‌کند و خطاهای انسانی را نیز کاهش می‌دهد. در ادامه به بررسی مزایای استفاده از دستگاه‌های اسکنر سه بعدی لیزری خواهیم پرداخت:
- دقت بسیار بالا: اسکنر سه بعدی لیزری قادر است کوچک‌ترین جزئیات سطح را با دقت میلی‌متری و یا حتی کمتر ثبت کند که این دقت بالا برای طراحی‌های مهندسی و کنترل کیفیت بسیار حیاتی است.
- سرعت بالا در برداشت داده‌ها: این دستگاه قادر است که تنها در طی مدت زمان کوتاهی میلیون‌ها نقطه داده را جمع‌آوری کند. بنابراین اسکنرهای سه بعدی لیزری حتی پروژه‌های بزرگ و پیچیده را به سرعت و با صرفه‌جویی در زمان انجام می‌دهند.
- عدم تماس فیزیکی با جسم: اسکنر بدون تماس مستقیم با سطح جسم کار می‌کند که این ویژگی باعث می‌شود برای اشیاء حساس، شکننده یا تاریخی مناسب باشد و آسیبی به آن‌ها وارد نکند.
- قابلیت اسکن اشیای پیچیده یا نامنظم: اشیاء با اشکال نامتعارف، سطوح خمیده یا توخالی به راحتی و با دقت بالا توسط این دستگاه اسکن می‌شوند که این امر در روش‌های سنتی اندازه‌گیری دشوار و یا حتی غیرممکن است.
- افزایش بهره‌وری در طراحی و تولید: اطلاعات دقیق و دیجیتال شده به طور مستقیم وارد نرم‌افزارهای طراحی و تولید می‌شود و به این ترتیب سرعت و کیفیت فرآیندهای مهندسی و تولید به شدت افزایش می‌یابد.
- قابلیت ثبت و مستندسازی سه بعدی محیط‌ها و اجسام: این دستگاه امکان ذخیره‌سازی کامل و دقیق مدل سه بعدی از اشیاء و محیط‌های مختلف را فراهم می‌کند که این قابلیت در حوزه‌هایی از جمله مستندسازی، بازسازی و آرشیو دیجیتال کاربرد فراوانی دارد.
- کاهش خطای انسانی: فرآیند اتوماتیک برداشت داده‌ها باعث کاهش چشمگیر اشتباهات ناشی از اندازه‌گیری دستی یا خطای اپراتور می‌شود و دقت نهایی کار را بهبود می‌بخشد.

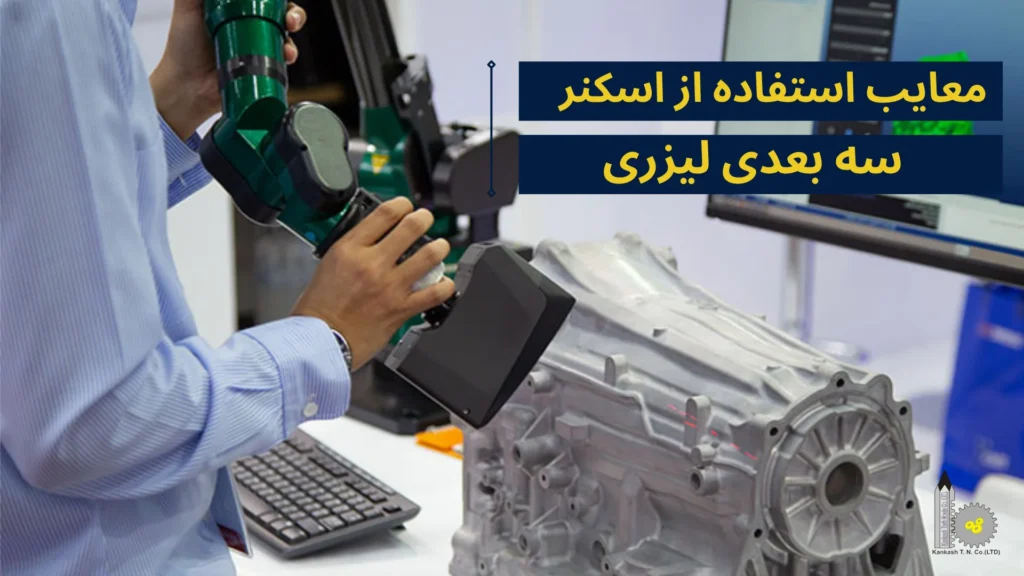

معایب استفاده از اسکنر سه بعدی لیزری
اسکنرهای سه بعدی لیزری همانند هر دستگاه و فناوری دیگری علاوه بر مزایای فراوان، دارای چالش‌ها و معایبی نیز هستند. در ادامه به بررسی چالش‌ها و معایب استفاده از اسکنرهای سه بعدی لیزری خواهیم پرداخت:
- هزینه بالا: اسکنرهای سه بعدی لیزری و تجهیزات جانبی آن‌ها معمولاً هزینه‌های اولیه و نگهداری نسبتاً بالایی دارند که ممکن است برای کسب‌وکارهای کوچک و یا پروژه‌های محدود اقتصادی نباشد.
- نیاز به محیط کنترل‌شده: برای گرفتن نتایج دقیق، معمولاً نیاز است که اسکنر در محیطی با نور کنترل شده و بدون گردوغبار قرار گیرد زیرا شرایط نوری یا آلودگی ممکن است بر روی کیفیت داده‌ها تأثیر منفی بگذارد.
- محدودیت در اسکن سطوح براق و شفاف: سطوح بازتابنده یا شفاف مانند فلزات صیقلی یا شیشه می‌توانند باعث پراکندگی و یا انحراف پرتو لیزر شوند و کیفیت اسکن را کاهش دهند.
- حجم بالای داده‌ها: خروجی اسکنر سه بعدی معمولاً فایل‌های بسیار حجیمی ایجاد می‌کند که نیاز به فضای ذخیره‌سازی زیاد و توان پردازشی بالا برای پردازش و تحلیل دارند.
- پیچیدگی در کاربری و نیاز به آموزش: کارکرد صحیح و بهینه این نوع اسکنر نیازمند دانش فنی و آموزش مناسب است زیرا بدون تجربه کافی ممکن است داده‌های نامعتبر یا ناقص جمع‌آوری شود.
- محدودیت در اسکن اجسام بسیار بزرگ یا بسیار کوچک: برخی از اسکنرها توانایی اسکن اجسام با ابعاد خیلی بزرگ یا خیلی کوچک را ندارند و در چنین شرایطی ممکن است فرآیند اسکن نیاز به تجهیزات تخصصی و یا ترکیب چند روش اسکن داشته باشد.
- تاثیر شرایط محیطی: تغییرات دما، رطوبت و یا لرزش در محیط کار ممکن است باعث کاهش دقت اسکن و خطا در داده‌های نهایی شود.

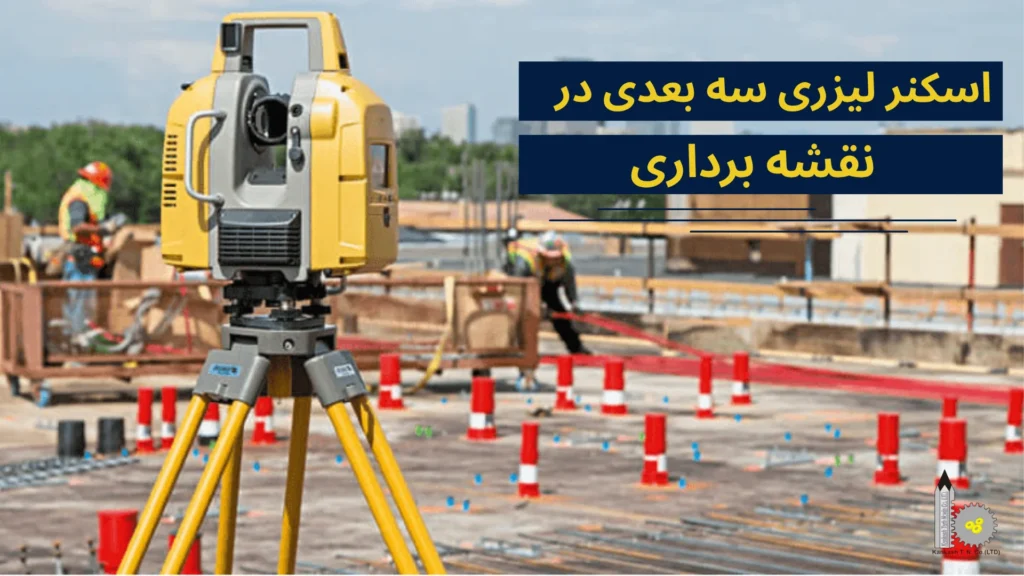

اسکنر لیزری سه بعدی در نقشه برداری
دستگاه اسکنر سه بعدی لیزری به عنوان یک ابزار پیشرفته و دقیق در حوزه نقشه‌برداری، تحولی بزرگ ایجاد کرده است. این دستگاه با ارسال پرتوهای لیزر به سطح زمین یا سازه‌ها و اندازه‌گیری زمان بازگشت نور، نقشه‌های دقیق سه بعدی از محیط‌های طبیعی و شهری فراهم می‌کند. اسکنر لیزری برخلاف روش‌های سنتی نقشه‌برداری که زمان‌بر و گاهی خطاپذیر هستند، می‌تواند در مدت زمان کوتاهی حجم وسیعی از داده‌ها را جمع‌آوری کند و جزئیات بسیار دقیقی را ارائه دهد.
کاربرد اصلی این فناوری در تهیه مدل‌های دیجیتال زمین (Digital Terrain Models) و مدل‌های سه بعدی ساختمان‌ها و سازه‌ها است که در مهندسی عمران، برنامه‌ریزی شهری و مدیریت منابع طبیعی بسیار حیاتی هستند. به علاوه اسکنر لیزری در ثبت تغییرات محیطی، تحلیل زمین‌لرزه و همچنین پروژه‌های زیرساختی مانند ساخت جاده و پل نقش مهمی ایفا می‌کند. از مزایای مهم استفاده از اسکنر لیزری در نقشه‌برداری می‌توان به افزایش سرعت کار، دقت بالا و امکان انجام عملیات در شرایط محیطی دشوار اشاره کرد که این ویژگی‌ها سبب شده‌اند تا این تکنولوژی جایگزین روش‌های قدیمی و سنتی شود.
